Einstellung und Anpassung
Basisbetrieb
•
Einschalten der Stromversorgung (ON)
•
Wenn die SI-Einheit und das Handgerät mit dem Kabel verbunden sind,
•
erfolgt die Stromzufuhr zum Handgerät.

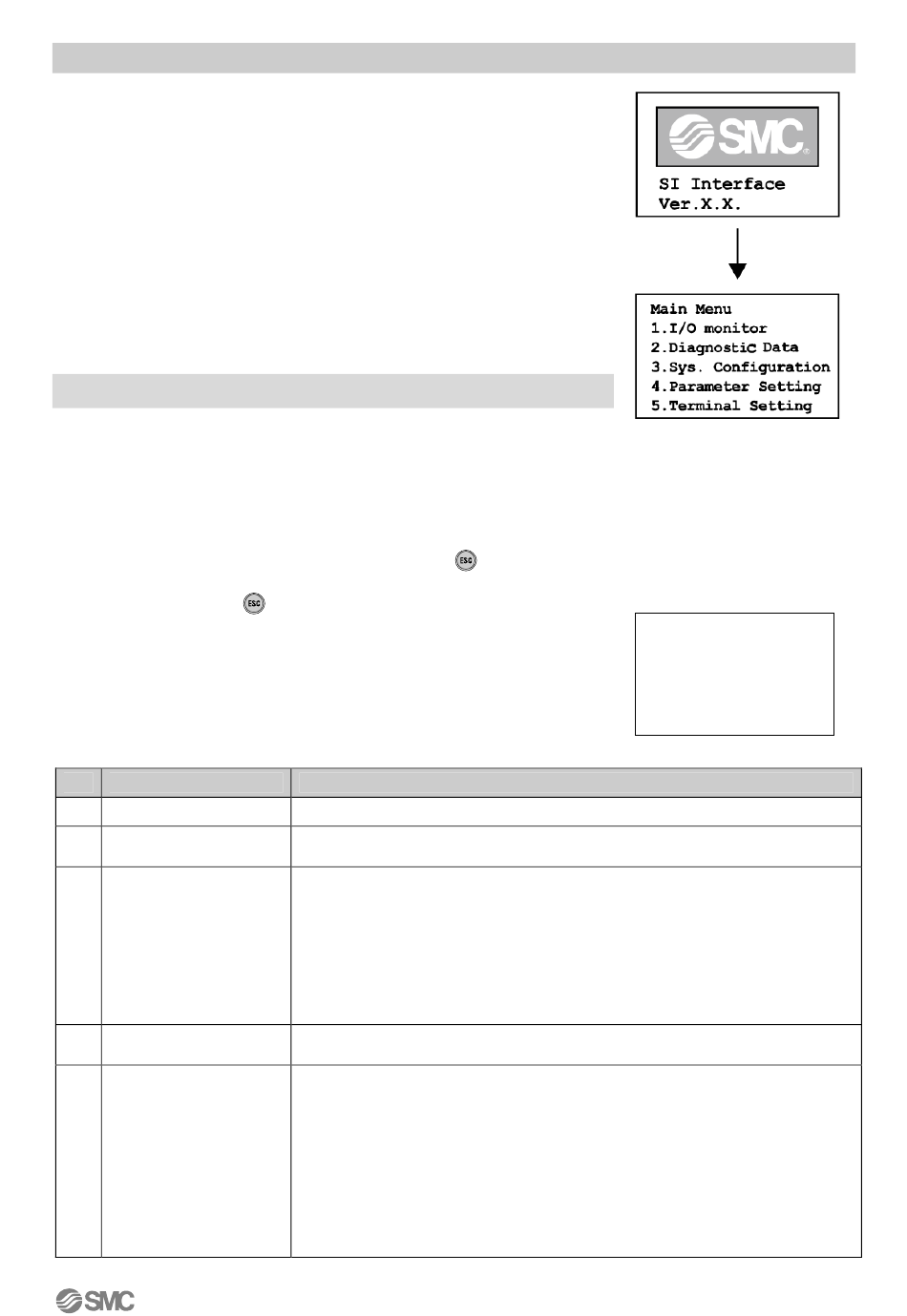

Die Power LED leuchtet auf (ON) und der Startbildschirm wird auf dem
•
LCD-Display angezeigt.
Der Hauptmenübildschirm wird nach 2 Sekunden angezeigt.
•
Ausschalten der Stromversorgung (OFF)
•
Sobald der Hauptmenübildschirm angezeigt wird, entfernen Sie das
•
Kabel zur SI-Einheit.
Stellen Sie sicher, dass auf alle unbenutzten Steckverbinder eine
•
Dichtungskappe aufgesetzt wird.
Wenn die richtigen Dichtungskappen verwendet werden, verfügt das Gerät über einen IP67-Schutz.
•
Um Fehlfunktionen des Geräts zu vermeiden, Kabel nicht entfernen, solange der Hauptmenübildschirm
•
noch nicht angezeigt wird.
Energiesparmodus
•
Ist die Stromversorgung eingeschaltet und wird die
wechselt das Handgerät in den Energiesparmodus. Das LCD-Display schaltet sich aus (OFF). Durch
erneutes Drücken der
Hauptmenü
•
Für die verschiedenen Funktionen des Handgeräts stehen 5 Modi zur
Verfügung.
Jeder Modus besteht aus Schichten mit detaillierten Inhalten, die eine
Einstellung und Prüfung der einzelnen Modi ermöglichen.
Nr.
Modus
1
E/A Monitormodus
Modus Diagnosedaten
2
überprüfen
Modus für die
3
Betriebssystemeinstellung
Modus für die
4
Parametereinstellung
Modus
5
Handgeräteinstellung
Hinweis
Taste wird der Energiesparmodus beendet.
Dieser Modus zeigt den E/A Zustand des Geräts an und ist für die E/A verantwortlich.
Dieser Modus zeigt den E/A Zustand des Geräts, detaillierte Fehlermeldungen und
Fehlerprotokolle an.
Dieser Modus wird verwendet, um folgende Systembetriebseinstellungen
vorzunehmen:
Eingabe des symbolischen Namens der einzelnen Geräte.
•
Aktualisierung der Speicherinformationen über die Modulkonfiguration.
•
Änderung der Funktion Hold/Clear auf SW-Einstellung der SI-Einheit oder auf
•
Einstellung durch das Handgerät.
Löschen des ON/OFF Zählers eines E/A Geräts.
•
Zurücksetzen der Geräteparameter auf standardmäßige Werkseinstellungen.
•
Löschen aller Fehlerprotokolle.
Mit diesem Modus werden einzelne Parameter eingestellt.
Dieser Modus wird verwendet, um folgende Systembetriebseinstellungen
vorzunehmen:
Einstellung des Kontrastes am LCD-Display. → 9 Einstellmöglichkeiten
•
Einstellung der Helligkeit am LCD-Display. → 5 Einstellmöglichkeiten
•
Einstellung des hörbaren Klickens beim Drücken einer Taste. → 5
•
Einstellmöglichkeiten
Uhrzeit einstellen bevor das Gerät im Ruhezustand in den Energiesparmodus
•
wechselt → 0, 1 Min., 3 Min., 7 Min., 10 Min.
Annullieren der Betriebseinstellung am Handgerät und Rückkehr zu den anfänglich
•
eingestellten Werten.
Änderung des Passwortes.
9
-
Taste 2 Sekunden lang oder länger gedrückt,
Beschreibung
-
Nach 2
Sekunden
Main Menu
1.I/O monitor
2.Diagnosis Data
3.Sys. Configuration
4.Parameter Setting
5.Terminal Setting
Mode Selection Screen
Nr.EX##-OML0011DE
