SPEEDCON-Verdrahtung
•

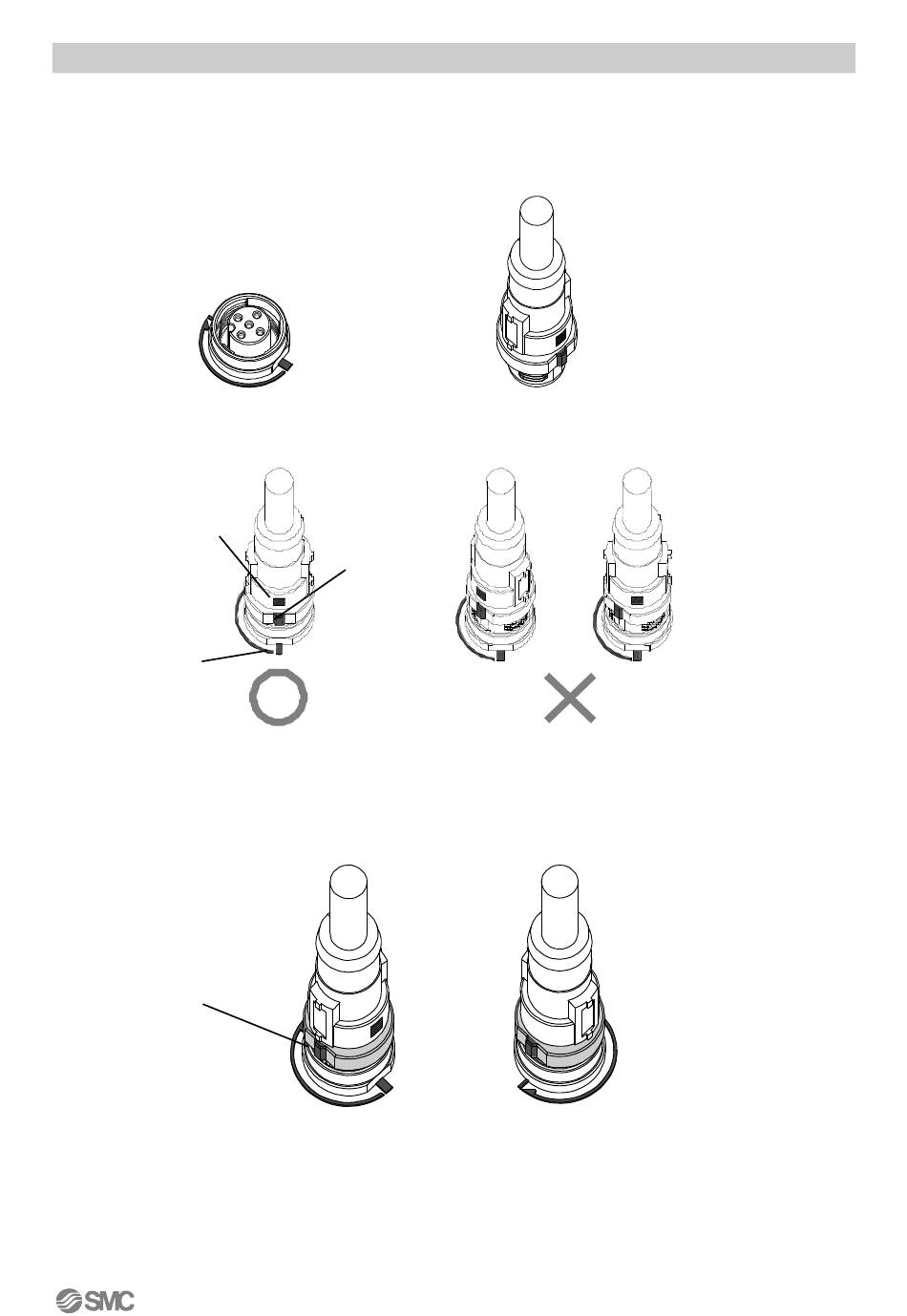

Der M12-Steckverbinder kann mit einem SPEEDCON-Steckverbinder zusammengefügt werden.
Setzen Sie den vorgesehenen Abschnitt des Metallrings des Kabelsteckverbinders (Stecker/Buchse) auf
•
die Markierung am Kabelende.
Drücken Sie das Anschlussstück gerade, um es in den Stecksockel des Geräts einzuführen. Wenn er ohne
•
Ausrichtung auf die Markierung eingeführt wird, passt der Steckverbinder nicht in den Stecksockel.
Kabelende markiert
Markierung am Gerät
Drehen Sie das Anschlussstück im Uhrzeigersinn. Er stoppt nach einer Vierteldrehung. Drehen Sie ihn
•
weiter. Wenn der Steckverbinder eine halbe Drehung von der ursprünglichen Position gedreht wurde, ist
der geplante Abschnitt an der diagonalen Position zur Markierung eingestellt und die Drehung ist
vollständig. Prüfen Sie, ob der Steckverbinder fest sitzt. Wenn der Steckverbinder zu fest gedreht wurde,
kann er nur sehr schwer gelöst werden.
Sperrmechanis-
mus des
Anschluss-
steckers drehen
Geplanter
Abschnitt
8
-
-
Nr.EX##-OML0011DE
