Installation
4.2.5
Anwendungsfälle

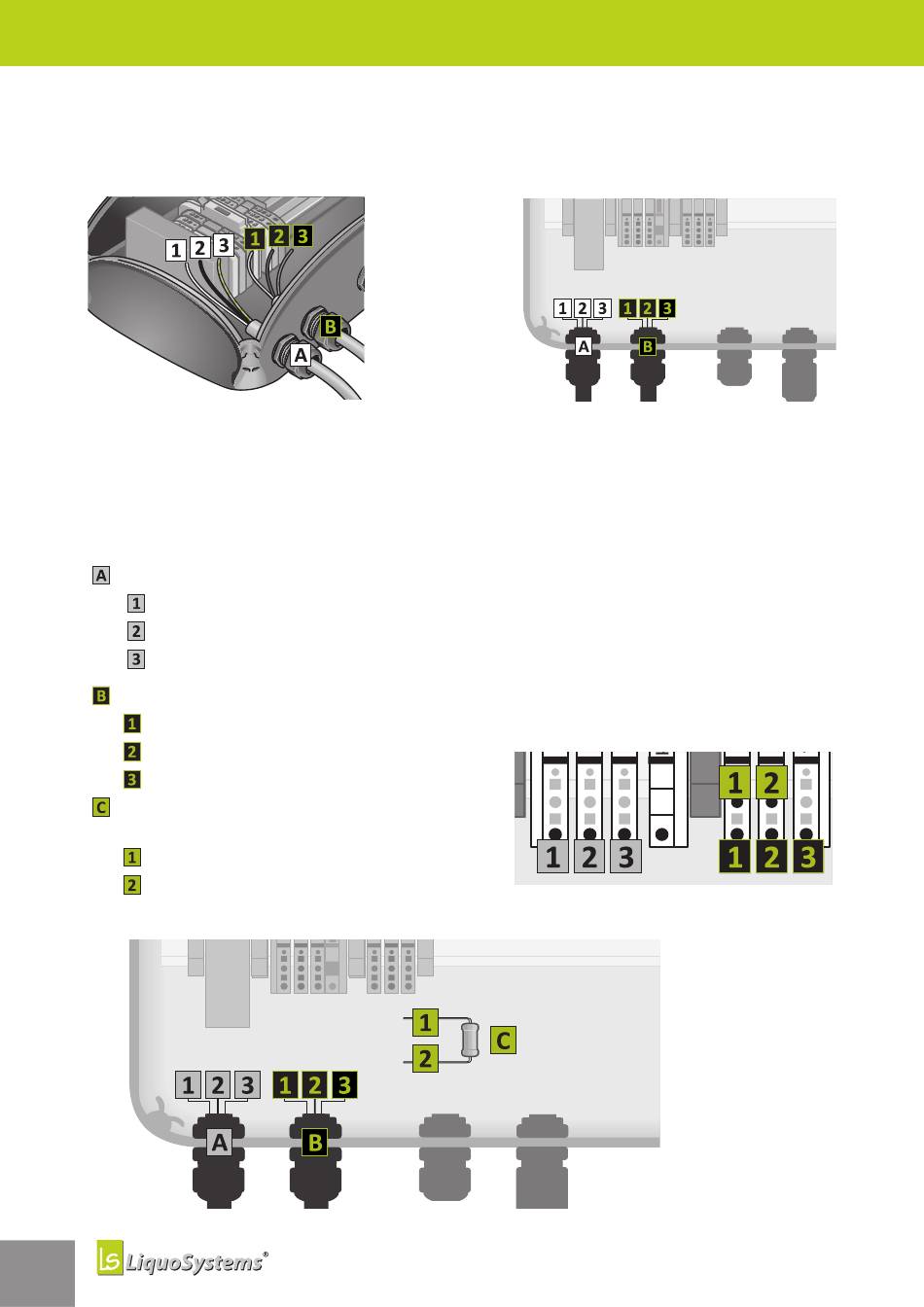

In den Beispielgrafiken wird die Kabel führung schematisch als Draufsicht dargestellt. Die folgende
Gegenüber stellung soll verdeutlichen, wie die schematische Darstellung zu verstehen ist:
Beachten Sie zur Herstellung der Kabelverbindungen die in den Beispielen empfohlenen Orte für
die Kabeldurchführung sowie die Montagehinweise in den vorhergehenden Kapiteln.
4.2.5.4 Datenbus-Abschluss
iFerm Nano Terminal
den folgende Kabel sowie ein Bus abschlusswiderstand, der den Datenbus terminiert:
Stromkabel
L: Phase (braun bzw. schwarz)
N: Neutralleiter (blau)
PE: Schutzleiter (grüngelb)
Datenbus (Eingang)
Modbus RS485 A
Modbus RS485 B
Modbus Schirm
Busabschlusswiderstand (120 Ω)
(Anschlussrichtung ist frei wählbar.)
Anschluss 1
Anschluss 2
Kabelanschlüsse
14
14
↔
wird an einem Ende der Datenbusleitung angeschlossen. Angeklemmt wer-
iFerm Nano Terminal
Klemmenbelegung
