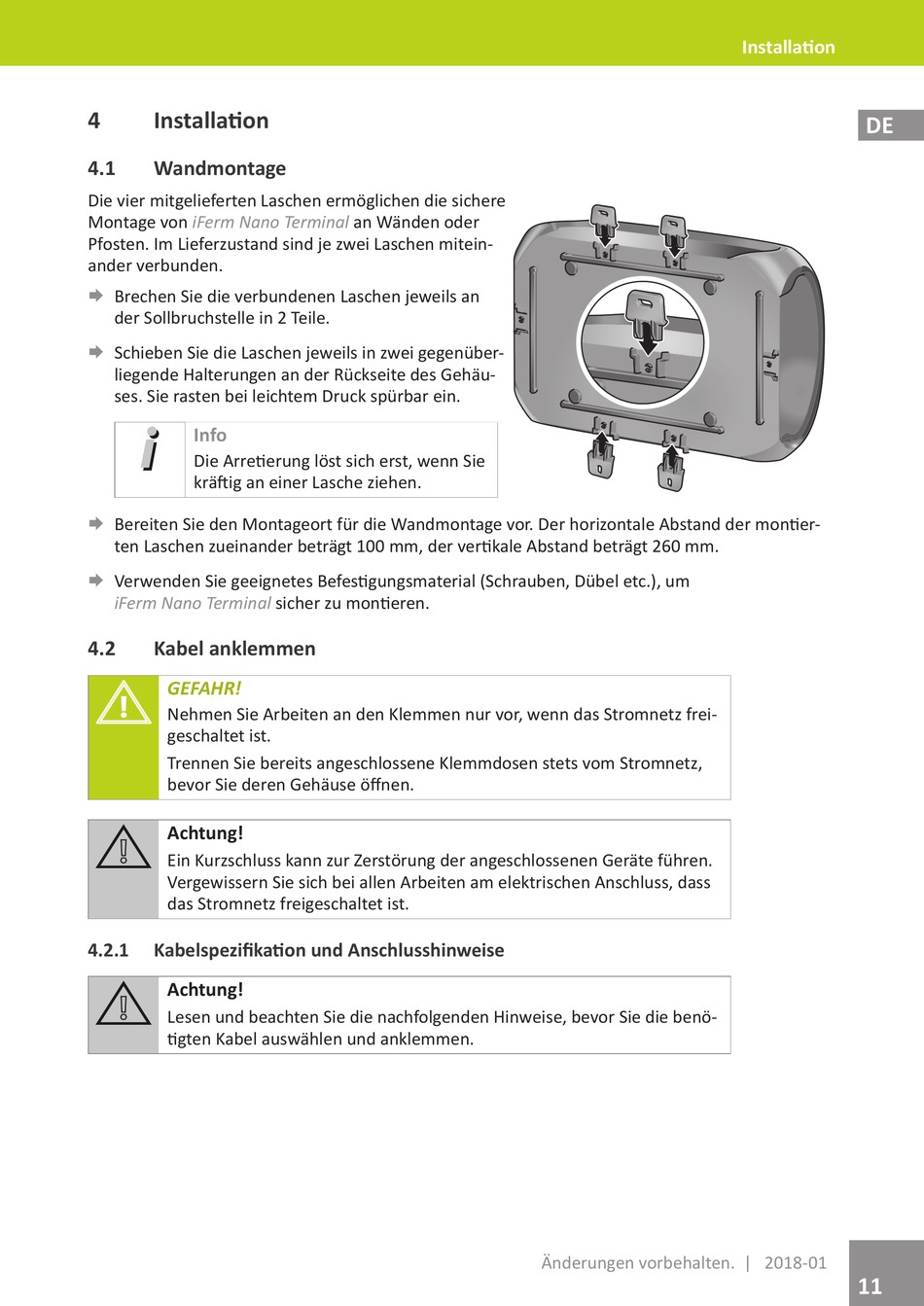

Installation
4.1
Wandmontage
Die vier mitgelieferten Laschen ermöglichen die sichere
Montage von
iFerm Nano Terminal
Pfosten. Im Lieferzustand sind je zwei Laschen mitein-
ander verbunden.
Brechen Sie die verbundenen Laschen jeweils an
¨
der Sollbruchstelle in 2 Teile.
Schieben Sie die Laschen jeweils in zwei gegenüber-
¨
liegende Halter ungen an der Rück seite des Ge häu-
ses. Sie rasten bei leichtem Druck spürbar ein.
Info
Die Arretierung löst sich erst, wenn Sie
kräftig an einer Lasche ziehen.
Bereiten Sie den Montageort für die Wandmontage vor. Der horizontale Abstand der montier-
¨
ten Laschen zueinander beträgt 100 mm, der vertikale Abstand beträgt 260 mm.
Verwenden Sie geeignetes Befestigungs material (Schrauben, Dübel etc.), um
¨
iFerm Nano Terminal
4.2
Kabel anklemmen
GEFAHR!
Nehmen Sie Arbeiten an den Klemmen nur vor, wenn das Stromnetz frei-
geschaltet ist.
Trennen Sie bereits angeschlossene Klemm dosen stets vom Stromnetz,
bevor Sie deren Gehäuse öffnen.
Achtung!
Ein Kurzschluss kann zur Zerstörung der ange schloss enen Geräte führen.
Vergewissern Sie sich bei allen Arbeiten am elektrischen An schluss, dass
das Stromnetz freigeschaltet ist.
4.2.1
Kabelspezifikation und Anschlusshinweise
Achtung!
Lesen und beachten Sie die nachfolgenden Hinweise, bevor Sie die benö-
tigten Kabel auswählen und anklemmen.
an Wänden oder
sicher zu montieren.
