Bedienungsanleitung
Vielen Dank für den Kauf des Yamaha Silent Guitar-Systems. Damit Sie das
Potential Ihres Silent Guitar-Systems voll nutzen können, raten wir Ihnen, die
Bedienungsanleitung vor Gebrauch aufmerksam durchzulesen. Bewahren Sie
die Anleitung danach für später anfallende Fragen sorgfältig auf.
Vorsichtsmaßregeln ..................................................... 2
Instrument/Zubehör ...................................................... 3
Teilebezeichnungen ..................................................... 4
Befestigen des Rahmens .............................................. 6
■ Die Riemenknaufe . ...................................................................... 6
Stromversorgung........................................................... 7
■ Netzbetrieb . ................................................................................. 7
■ Batteriebetrieb . ............................................................................ 7
Anschluß an externe Geräte ........................................ 8
■ AUX IN-Buchse ........................................................................... 9
■ Ausgangsbuchsen (LINE OUT/PHONES) . .................................. 9
Bedienung .................................................................... 10
■ Tonwiedergabe über die LINE OUT-Buchse . ............................ 10
■ Tonwiedergabe über die PHONES-Buchse . ............................. 10
Unterbringung in der Tragetasch ............................... 11
Technische Daten ........................................................ 12

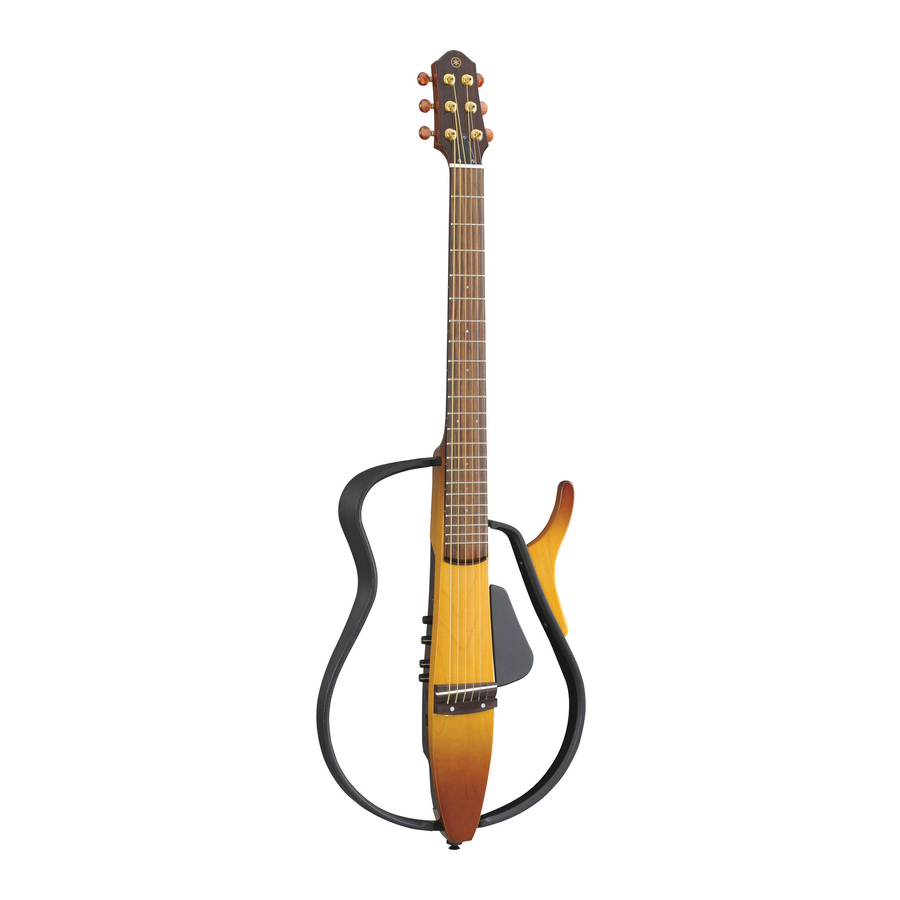

SLG110S
Inhalt
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Yamaha SILENT Guitar SLG110S
Inhaltszusammenfassung für Yamaha SILENT Guitar SLG110S
-
Seite 1: Inhaltsverzeichnis
SLG110S Bedienungsanleitung Vielen Dank für den Kauf des Yamaha Silent Guitar-Systems. Damit Sie das Potential Ihres Silent Guitar-Systems voll nutzen können, raten wir Ihnen, die Bedienungsanleitung vor Gebrauch aufmerksam durchzulesen. Bewahren Sie die Anleitung danach für später anfallende Fragen sorgfältig auf. -
Seite 2: Reinigung
• Sollte das Instrument voraussichtlich längere Zeit nicht ge- etwas Entfernung zu den betroffenen Geräten ein. braucht werden, empfehlen wir Ihnen, die Batterie heraus- zunehmen, damit diese nicht leer wird oder ausläuft. YAMAHA kann nicht für Schäden haftbar ge- • Versuchen Sie niemals, Batterien zu zerlegen oder macht werden, die auf falsche Bedienung oder durch Verbrennen zu entsorgen. unsachgemäßen Gebrauch zurückführbar sind. Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte und benutzter Batterien Befinden sich diese Symbole auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte und Batterien nicht mit dem normalen Haushaltsabfall entsorgt werden. -
Seite 3: Instrument/Zubehör
Instrument/Zubehör Überzeugen Sie sich nach dem Öffnen der Verpackung davon, daß die folgenden Teile vollzählig vorhanden sind: • Korpus • Linker Rahmen • Stereoohrhörer • Netzadapter PA-D012(A), PA-130(A), PA-D09 * Die Produktnummer ist vom jeweiligen Ge- biet abhängig. Zu beachten ist auch, dass Instrumente in gewissen Ländern nicht mit einem Netzadapter geliefert werden. • Tragetasche... -
Seite 4: Teilebezeichnungen
Teilebezeichnungen ● Rückseite Oberseite ● Stimmwirbel Obersattel Hals Griffbrett Rechter Rahmen Linker Rahmen (fest montiert) Rahmenbefesti- (abnehmbar) gungsschraube 1 (dient auch als Horn (Beinstütze) Riemenknauf) Fingerauflage OPEN Körper Untersattel AUX VOL Tonabnehmer AUX IN LINE OUT (unter dem Querriegel) Steg Bedienelemente → Siehe Seite 5. Rahmenbefestigungsschraube 2 (dient auch als Riemenknauf) -
Seite 5: Bedienelemente
Teilebezeichnungen ● Bedienelemente Batteriefach POWER- eine 6LR61 9 V Anzeigelampe Alkalibatterie OPEN verwenden EFFECT-Schalter VOLUME-Regler DC-IN-Buchse (für Netzadapter) BASS-Regler TREBLE-Regler PHONES ON/OFF-Schalter AUX VOL PHONES-Buchse Kabelhalter AUX IN LINE OUT AUX IN-Pegelregler LINE OUT-Buchse AUX IN-Buchse... -
Seite 6: Befestigen Des Rahmens
Befestigen des Rahmens Bei der Auslieferung des Instruments ist der linke Rahmen noch nicht am Silent Guitar-Korpus angebracht. Bevor Sie das Instrument benutzen, befestigen Sie den Rahmen bitte vorschrifts- mäßig, wie im folgenden beschrieben. Lösen Sie die [Riemenbefestigungsschraube 1] hinter dem 12. Bund sowie die [Riemenbefestigungsschraube 2] am Rahmenbefestigungsschraube 1 Ende des Silent Guitar-Korpus vollständig. Stecken Sie zunächst den Stab am unteren Ende des lin- ken Rahmens bis zum Anschlag in die Aufnahmeöffnung am Silent Guitar-Korpus. Stab Führen Sie dann den Stab am oberen Ende des Rahmens bis zum Anschlag ein. -
Seite 7: Stromversorgung
Stromversorgung Das Silent Guitar kann mit Batterie- oder Netzstrom betrieben werden, verbraucht bei Verwendung desHall effekts jedoch relativ viel Strom. Wir empfehlen Ihnen daher, das Instrument bei normalem Gebrauch über den Netzadapter mit Strom zu versorgen. Bevor Sie den Netzanschluß herstellen oder die Batterie auswechseln, stellen Sie den PHONES ON/OFF-Schalter unbedingt auf OFF. ■ Netzbetrieb Schließen Sie das Gleichstromkabel des Netzadapters an die DC IN-Buchse des Silent Guitar an. Der Stecker muß fest in der Buchse sitzen. Schließen Sie den Netzadapter an eine Steckdose an. • Beim Anschließen des Netzadapters werden die eingelegten Batterien automatisch aus dem Stromver- sorgungsweg geschaltet. • Bei andauerndem Netzbetrieb können die eingelegten Batterien auslaufen. Um dies zu vermeiden, soll- ten Sie die Batterien aus dem Instrument nehmen, wenn dieses mit Netzstrom betrieben wird. -
Seite 8: Anschluß An Externe Geräte
Anschluß an externe Geräte Silent Guitar • Gebrauch des Kabelhalters Stereoohrhörer Legen Sie das Kabel des Netzadapters in den Kabelhalter (damit der Stecker nicht versehentlich herausgezogen wird). AUX VOL AUX IN LINE OUT Kabelhalter Recorder, Mixer usw. (Stereo) 6LR61 Netzadapter Alkalibatterie Steckdose oder OPEN PHONES DC-IN AUX VOL AUX IN LINE OUT AUX IN LINE OUT An die LINE IN-Buchse(n) oder entsprechende Von LINE OUT usw. Buchse(n) Gitarrenverstärker, CD-Spieler Tragbarer Musik-Player... -
Seite 9: Aux In-Buchse
Anschluß an externe Geräte ■ AUX IN-Buchse • An die AUX IN-Buchse an der Rückseite des Instruments können Sie eine externe Stereo-Signalquelle anschließen. Wenn Sie den Audio-Ausgang eines CD-Spielers, tragbaren Musik-Players o. dgl. mit dem Instrument verbinden, können Sie zu Musik von der externen Tonquelle dazuspielen. • Der Pegel (d. h. die Lautstärke) des Eingangssignals kann mit dem AUX IN-Pegelregler eingestellt werden. ■ Ausgangsbuchsen (LINE OUT/PHONES) • Die LINE OUT-Buchse kann über ein separat erhältliches Mono-Klinkenkabel mit der Eingangsbuch- se eines externen Geräts (z.B. Gitarrenverstärker, Aktivlautsprecher, Mischpult usw.) verbunden wer- den. Dies Ermöglicht ein Mithören oder Aufzeichnen des vom Silent Guitar erzeugten Tons über das externe Gerät. Zum Stimmen können Sie die LINE OUT-Buchse auch mit der INPUT-Buchse eines elektronischen Stimmgeräts verbinden, wie dies bei anderen elektronischen Instrumenten üblich ist. • Zum Abhören des Tons mit den mitgelieferten Stereoohrhören schließen Sie diese an die PHONES- Buchse an und stellen den PHONES ON/OFF-Schalter auf “ON”. • An der LINE OUT-Buchse liegt ein Monosignal an, an der PHONES-Buchse ein Stereosignal. •... -
Seite 10: Bedienung
Bedienung ■ Tonwiedergabe über die LINE OUT-Buchse (mit einem Gitarrenverstärker, Aktivlautsprecher usw.) Verbinden Sie die LINE OUT-Buchse des Silent Guitar über ein normales Klinkensteckerkabel mit der Eingangsbuchse des Gitarrenverstärkers, Aktivlautsprechers o. dgl. Beim Beschalten der LINE OUT-Buchse wird das Silent Guitar eingeschaltet, und die Betriebsanzei- gelampe leuchtet zur Bestätigung. • Vergewissern Sie sich vor dem Herstellen von Verbindungen davon, daß die Lautstärke am Gitarren- verstärker, Aktivlautsprecher o. dgl. auf Minimum gestellt oder das Gerät ausgeschaltet ist. •... -
Seite 11: Unterbringung In Der Tragetasch
Schließen Sie die Ohrhörer an die PHONES-Buchse an. Ein externes Gerät kann über ein Adapterka- bel mit entsprechendem Stereo-Klinkenstecker an die PHONES-Buchse angeschlossen werden. Die übrigen Bedienschritte entsprechen den Schritten 2 bis 4 des Abschnitts “Tonwiedergabe über die LINE OUT-Buchse”. • Vermeiden Sie beim Gebrauch von Ohrhörern/Kopfhörern längeres Hören mit hoher Lautstärke. Dies könnte permanente Hörschäden verursachen. • Vermeiden Sie ein Anschließen/Herausziehen des Steckers bei aufgesetzten Ohrhörern/Kopfhörern! Unterbringung in der Tragetasche Zum Aufbewahren/Transportieren des Silent Guitar in der mitgelieferten Trageta- sche nehmen Sie zunächst den linken Rahmen vom Instrument ab und verstauen dann die einzelnen Teile dann gemäß der folgenden Abbildung. -
Seite 12: Technische Daten
Technische Daten Hals Mahagoni Körper Ahorn Griffbrett Rosenholz Steg Rosenholz Rahmen Ahorn Saiten Stahlsaiten für akustische Gitarren Sensoren LR-Baggs Anschlußbuchsen/Bedienelemente • AUX IN • AUX IN-Pegelregler • LINE OUT-Buchse (MONO) • PHONES-Buchse (Stereo) • VOLUME-Regler • BASS-Regler • TREBLE-Regler • EFFECT-Schalter (OFF/REV1/REV2/CHORUS/ECHO) • PHONES-Schalter (ON/OFF) • Ein/Aus-Schaltfunktion über LINE OUT-Buchse (Instru- ment wird beim Beschalten der Buchse eingeschaltet) Stromversorgung Netzadapter oder Batterie (6LR61 oder 6F22, 1 Stück) * Empfohlene Netzadapter: PA-D012(A), PA-130(A), PA- D09, PA-3C * Empfohlene Batterie: Alkalibatterie 6LR61 Batterie-Lebensdauer Dauerbetrieb • mit Alkalibatterien : ca. 20 Stunden • mit Manganbatterien : ca. 9 Stunden Mit EFFECT-Funktion • mit Alkalibatterien : ca. 13 Stunden • mit Manganbatterien : ca. 5 Stunden Saitenlänge 634 mm Abmessungen (bei angebrachtem linkem Rahmen, einschließlich Riemenknaufe) 985 (L) x 355 (W) x 80 (H) mm...
