4.

Aufbau und Funktion

10
4
8
7
6
5

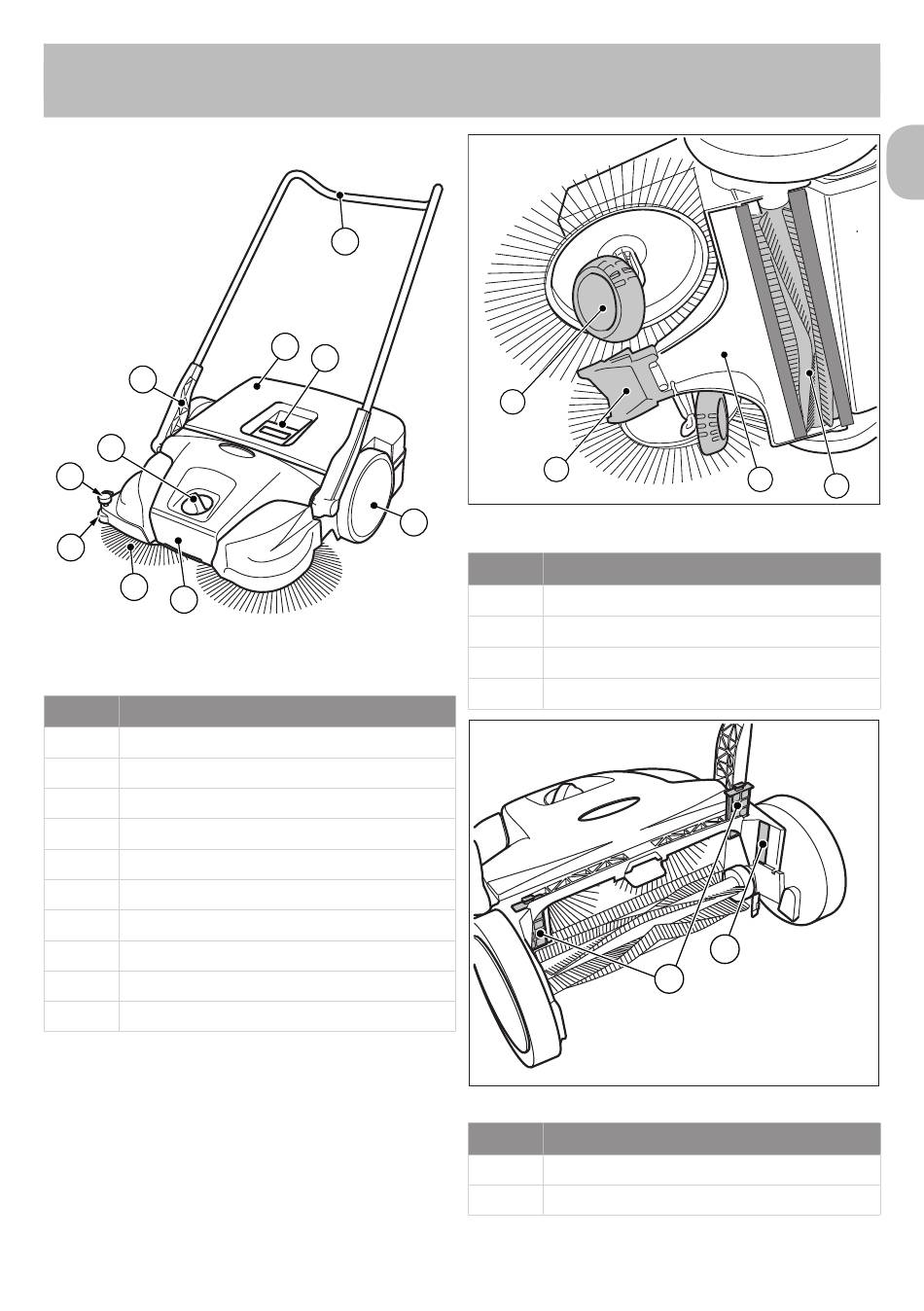

Abb. 1: Komponentenübersicht 1
Pos.-Nr. Bauteil
1 Schiebebügel
2 Kehrgutbehälter
3 Behältergriff
4 Tellerbesen-Höhenverstellung
5 Tragegriff
6 Tellerbesen
7 Seitliche Führungsrolle
8 Niederhalter
9 Laufrad
10 Griffbeschlag
Das Gerät wird durch Schieben, über den
Schiebebügel (1), vorwärts bewegt. Dabei
befördern die beiden Tellerbesen (6) mit Hilfe
der Kehrlippe (13) das Kehrgut in Richtung
Kehrgutbehälter (2). Die Feinschmutz-
Kehrwalze (11) befördert das restliche Kehrgut in
den Kehrgutbehälter (2).
1
2
3
9
Aufbau und Funktion
12
13
Abb. 2: Komponentenübersicht 2
Pos.-Nr. Bauteil
11 Feinschmutz-Kehrwalze
12 Schrägrad
13 Kehrlippe
14 Kehrplatte
Abb. 3: Komponentenübersicht 3
Pos.-Nr. Bauteil
15 Staubfilter
16 Typenschild
14
11
16
15
