4. Design og funktion

10
4
8
7
6
5

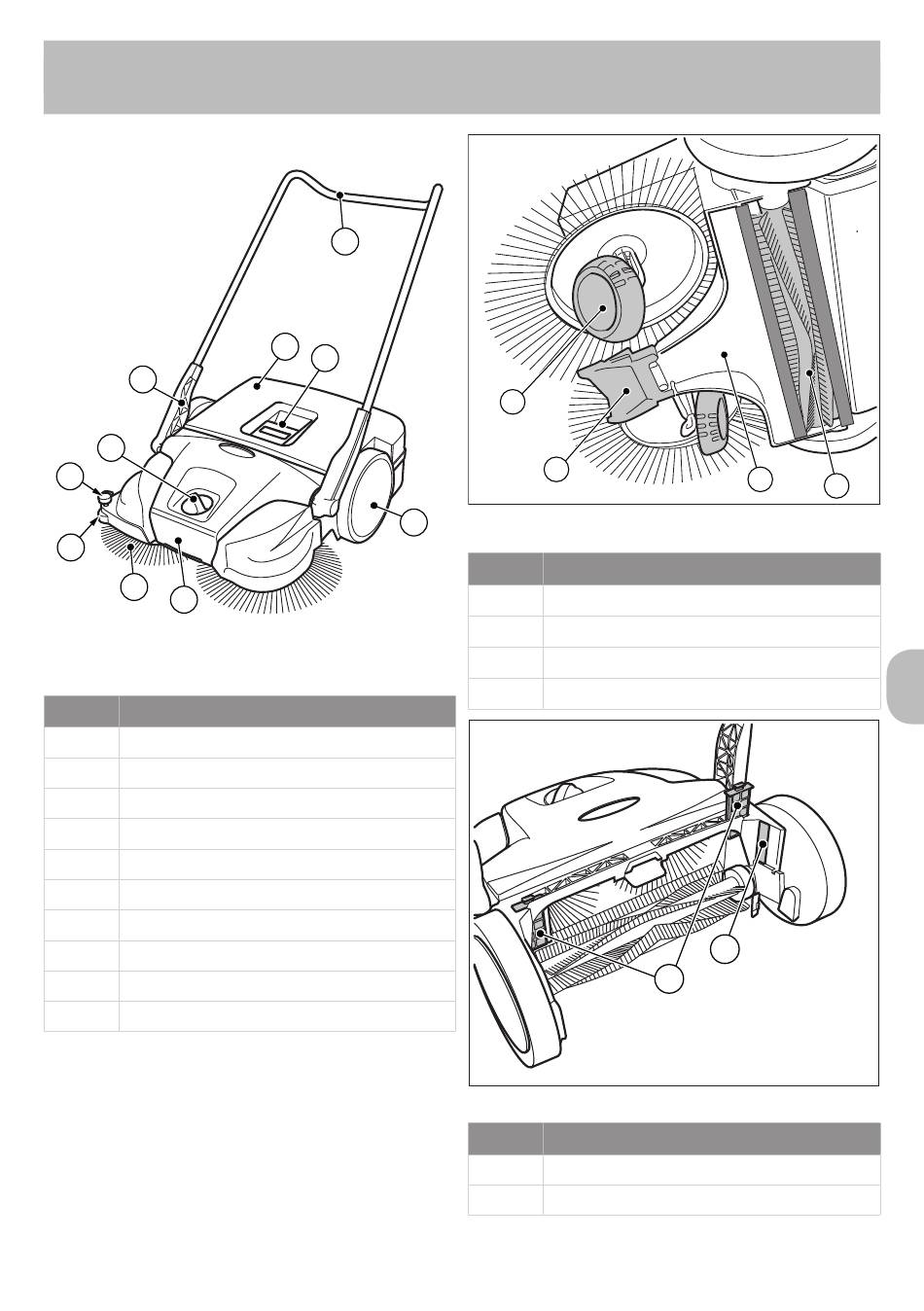

Abb. 1: Komponentoversigt 1
Vare nr. Komponent
1 Skubbebøjle
2 Affaldsbeholder
3 Container handleren
4 Børstehøjde
5 Bærehåndtag
6 Børste
7 Guidehjul, side
8 Nedholder
9 Hjul
10 Monteringshåndtag
Apparaten bevæger sig fremad ved at skubbe
den over skubbebøjle (1). Dermed fører
de to runde børster (6) affaldet hen mod
affaldsbeholderen (2) via fejebladet (13). Valsen
til fejning af fint affald (11) transporterer det
resterende affald i ned i affaldsbeholderen (2).
1
2
3
9
12
13
Abb. 2: Komponentoversigt 2
Vare nr. Komponent
11 Fejevalse til fint snavs
12 Snekke
13 Fejeblad
14 Fejebakke
Abb. 3: Komponentoversigt 3
Vare nr. Komponent
15 Støvfiltre
16 Mærkeplade
Design og funktion
14
16
15
11
DA
