4. Budowa i działanie
10
4
8
7
6
5

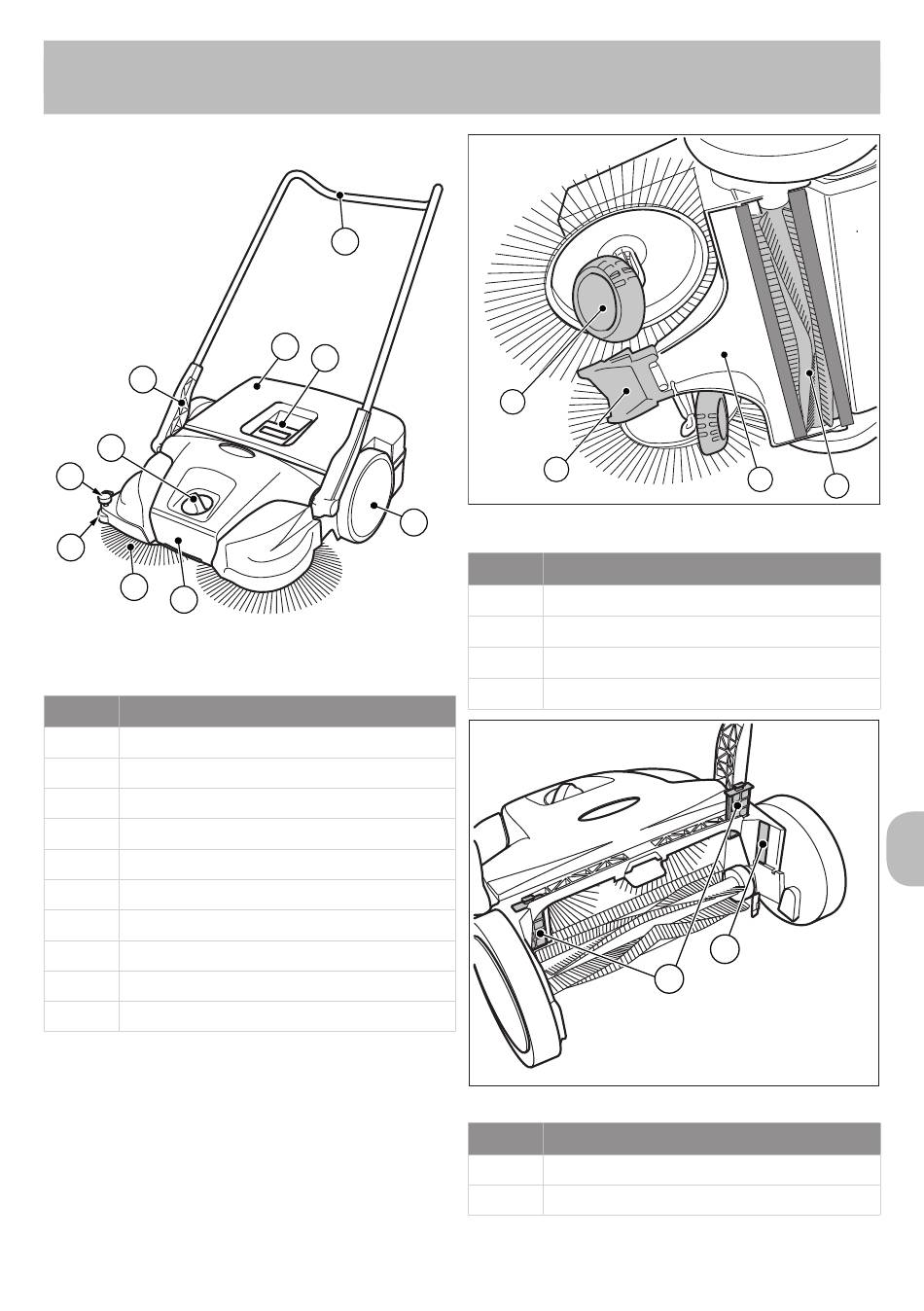

Abb. 1: Przegląd komponentów 1
Nr poz. Część
1 Uchwyt do przesuwania
2 Pojemnik na zmieciony materiał
3 Uchwyt pojemnika
4 Regulacja wysokości szczotek talerzowych
5 Uchwyt do przenoszenia
6 Szczotka talerzowa
7 Boczna rolka prowadząca
8 Dociskacz
9 Koło jezdne
10 Uchwyt
Urządzenie można przesuwać do przodu za
pomocą uchwytu do przesuwania (1). W tym
czasie obie szczotki talerzowe (6) przenoszą
zmieciony materiał w kierunku pojemnika (2)
za pomocą wargi zamiatającej (13). Walec
zamiatający do drobnych zanieczyszczeń
(11) przenosi pozostały zmieciony materiał do
pojemnika (2).
1
2
3
9
12
13
Abb. 2: Przegląd komponentów 2
Nr poz. Część
11 Walec zamiatający do drobnych zanieczyszczeń
12 Koło ukośne
13 Warga zamiatająca
14 Płyta zamiatająca
Abb. 3: Przegląd komponentów 3
Nr poz. Część
15 Filtr pyłowy
16 Tabliczka znamionowa
Budowa i działanie
14
11
16
15
