Mitsubishi Electric Klimaanlagen-Netzwerksystem
Zentralsteuerung
Modell: G-50A
ON/OFF
CENTRAL CONTROLLER
G-50A
Lesen Sie vor Verwendung der Steuerung bitte dieses Installationshandbuch sorgfältig
durch, um korrekten Betrieb sicherzustellen. Bewahren Sie dieses Installationshandbuch an
einem leicht zugänglichen Platz auf.
Installationshandbuch
Inhalt
2. Überprüfung der Teile ............................................. 2
3. Äußere Abmessungen ............................................ 2
4. Systemdiagramm .................................................... 3
5. Installationsmethode ............................................... 4
2. Installationsmethode ....................................... 4
6. Ersteinstellungen .................................................... 5
1. Adresseneinstellungsmethode ........................ 5
2. Funktionswahlmethode .................................... 5
4. Gruppeneinstellung ......................................... 6
5. Sonstiges ......................................................... 6
7. Prüflauf .................................................................... 7
1. Externe Signaleingabefunktion ....................... 7
2. Externe Signalausgabefunktion ...................... 8
3. LAN-Anschlussfunktion ................................... 9

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mitsubishi Electric G-50A

Inhaltszusammenfassung für Mitsubishi Electric G-50A

  • Seite 1: Inhaltsverzeichnis

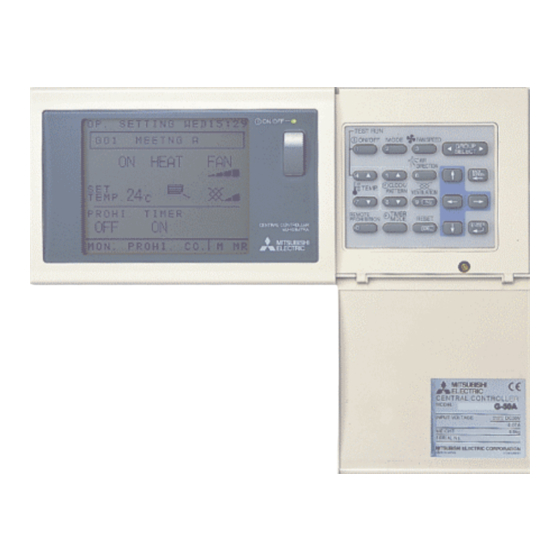

    Mitsubishi Electric Klimaanlagen-Netzwerksystem Zentralsteuerung Modell: G-50A Installationshandbuch Inhalt 1. Unbedingt zu beachtende Sicherheitshinweise ..1 2. Überprüfung der Teile ..........2 ON/OFF 3. Äußere Abmessungen ..........2 4. Systemdiagramm ............ 3 5. Installationsmethode ..........4 CENTRAL CONTROLLER G-50A 1. An Ort und Stelle vorbereitete Teile ....4 2.

  • Seite 3: Unbedingt Zu Beachtende Sicherheitshinweise

    Dieses Handbuch beschreibt die Installation der Zentralsteuerung und die Verdrahtung mit der Klimaanlage. Lesen Sie vor der Verwendung der Steuerung die unter Abschnitt 1 aufgeführten 1 Unbedingt zu beachtende Sicherheitshinweise Gewährleistung einer ordnungsgemäßen Installation sorgfältig durch. 1 Unbedingt zu beachtende Sicherheitshinweise In diesem Handbuch verwendete Sicherheitssymbole Die folgenden Symbole werden in diesem Handbuch zur Kennzeichnung von Art und Schwere möglicher Folgen verwendet, die resultieren können, wenn die gegebenen Anweisungen nicht genau befolgt werden.

  • Seite 4: Überprüfung Der Teile

    Gleichstrom) und die M-NET-Übertragungsleitung (24 V Gleichstrom) mit Strom versorgt. * Bei Anschluss an ein R410-A-kompatibles Modell der CITY MULTI-Außenanlage (außer der S-Reihe), kann die G-50A über die Außenanlage mit Strom versorgt werden. Es ist jedoch zu beachten, dass bei Stromabschaltung der Außenanlage die G-50A keine planmäßigen Operationen ausführen, Ladungsdaten sammeln oder die Energiesparfunktion ausführen kann.

  • Seite 5: Systemdiagramm

    Gruppe 1 Gruppe 2 M-NET Modell mit Modell mit Zentralsteuerung: G-50A Stromversorgungseinheit (optional): PAC-SC50KUA Netz (12 V Gleichstrom) * Adresseinstellung für jedes M-NET-Gerät (eine Adresse kann nicht doppelt belegt werden). * Der K-Konverter (PAC-SC25KAA) und die OA-Verarbeitungseinheit (LOSSNAY) sind nicht in Systemen enthalten, die nach Nordamerika (USA und Kanada) geliefert werden.

  • Seite 6: Installationsmethode

    5 Installationsmethode Einheit: mm Mitte der Elektrobox 1. An Ort und Stelle vorbereitete Teile 1 Vorbereitung einer Elektrobox. 2 Vorbereitung von Kontermuttern und Buchsen passend zur Leitung. 3 Vorbereitung einer M-NET-Übertragungsleitung CVVS (2-adrig): Elektrobox 1,25 mm (AWG 16) oder entsprechend. Umriss der Steuerung (schraffierter Bereich) 4 DC-Stromversorgungsleitung (3-adrig):...

  • Seite 7: Ersteinstellungen

    (HINWEIS) 5 Die Abdeckung der Steuerung entfernen und auf der Die Befestigungsschraube der Elektrobox installieren. Abdeckung befindet sich bei den anderen mitgelieferten Schrauben. Zum Abnehmen der Abdeckung einen Schraubendreher einführen und drehen. Elektrobox <Installation auf der Elektrobox> Montageplatte HINWEIS Zentralsteuerung Senkkopfschraube * Bei Direktmontage der Steuerung auf einer Wand anstelle der Elektrobox ist keine Montageplatte zu...

  • Seite 8: Ip-Adressen-Einstellungsmethode

    Einheit Wenn G-50A eine andere Systemsteuerung steuert oder wenn Wenn G-50A durch eine andere Systemsteuerung kontrolliert das System nur aus G-50A besteht: G-50A wird als Master- wird: G-50A wird als Slave-Systemsteuerung eingestellt. Systemsteuerung eingestellt. * Die Gruppeneinstellung wird durch die Master- * G-50A führt in dieser Konfiguration die Gruppeneinstellung aus.

  • Seite 9: Prüflauf

    1. Steuerung eines Modells mit K-Steuerung Adressen der Innenanlage 01~20 M-NET G-50A * Die G-50A-Adresse auf “000” einstellen, wenn ein K-Konverter Gruppe 1 bis Gruppe 20 angeschlossen ist. Immer als Master-Systemsteuerung einstellen, wenn 20 Innenanlagen (zur Steuerung) die Adresse “000” ist.

  • Seite 10: Externe Signalausgabefunktion

    (3) Externer Eingang, Spezifikationen CN2 Anschlusskabel NOT-AUS/Normal-Dauersignal ON/OFF, Dauersignal ON/OFF, Sperren/Freigeben-Impulssignal Nr.5 Orange Not-Aus/Normal-Eingang ON/OFF-Eingang ON-Eingang Nr.6 Gelb Nicht belegt Nicht belegt OFF-Eingang Nr.7 Blau Nicht belegt Nicht belegt Lokaler Fernsteuerungsbetrieb sperren Eingabe Nr.8 Grau Nicht belegt Nicht belegt Lokaler Fernsteuerungsbetrieb freigeben Eingabe Nr.9 Externe DC-Quelle “+ 12 V Gleichstrom ”...

  • Seite 11: Lan-Anschlussfunktion

    * Beim Anschluss eines LAN-Steckers wird Platz für Stecker und Verdrahtung benötigt. Dieser Abstand ist an der Anlage und der Rückseite der Elektrobox vorzusehen. Siehe Abschnitt 5 Installationsmethode . * Wenn die Abdeckung des G-50A geöffnet wird, kann man auf die LAN-Statuslampe und den LAN-Betriebsartwechselschalter zugreifen. Weitere Informationen finden sich in den Abschnitten 3-2 und 5-9 des Anleitungshandbuch.
  • Seite 12 Dieses Produkt ist für die Verwendung in Wohn-, Wirtschafts- und Leichtindustrie-Umgebungen ausgelegt. Das vorliegende Produkt • Niederspannungsrichtlinie 73/23/EWG entspricht den folgenden • Richtlinie über die elektromagnetische EU-Bestimmungen: Verträglichkeit 89/336/EWG HAUPTSITZ: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN WT05039X01 Gedruckt in Japan Hergestellt aus Altpapier...
