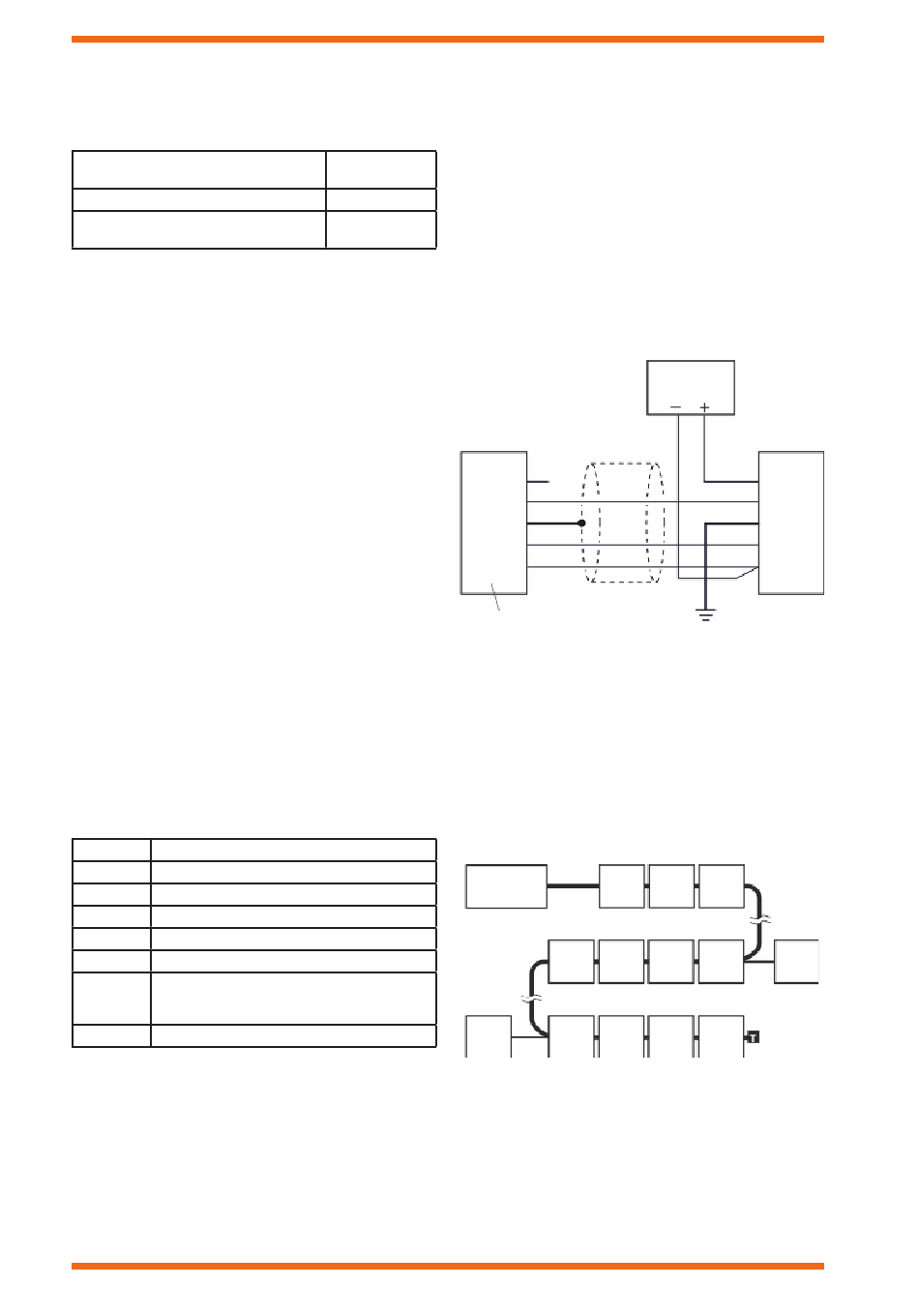

Höchstanzahl der Module
Abhängig von der Konfiguration der DDC-Station und den
verwendeten Modulen können bis zu 30 Module mit dem E/A-
Bus verbunden werden.
Produktkonfiguration
IQ4E-DDC-Station mit IQ4/IO-Modulen
Beliebige andere Kombination mit XCITE/
IO-Modulen oder IQ3XCITE-DDC-Station
Hinweis: Es muss geprüft werden, ob die DDC-Station die
erforderliche Anzahl von E/A-Kanälen unterstützt.
Busabschluss
Der E/A-Bus muss am entferntesten Ende von der DDC-
Station abgeschlossen werden. Ein geeigneter Plug-in-
Abschlusswiderstand (IQ4/IC/TERM) wird mit der IQ4E-DDC-
Station geliefert. Ersatzabschlusswiderstände sind ebenfalls
erhältlich (siehe „Zubehör" auf Seite 10).
Erdung
Es ist wichtig, dass für die DDC-Station und die Module am E/A-
Bus die richtige Erdung vorgesehen wird. Die Masse des E/A-
Busses wird über die DDC-Station an die Erde angeschlossen.
Module innerhalb des selben Sekundärgehäuses werden über
den E/A-Bus geerdet. Wenn die Module in verschiedenen
Sekundärgehäusen
untergebracht
Buskabel länger als 1 m sind, muss ein lokaler Erdanschluss
vorgesehen werden. Weitere Einzelheiten hierzu sind den
IQ4/E/A-Erweiterungsmodule-Installationsanweisungen
Montage (TG201342) zu entnehmen. Alle DIN-Hutschienen
müssen geerdet werden.
Modul-Spannungsversorgung
E/A-Module werden typischerweise von der DDC-Station
über den E/A-Bus gespeist. Die Versorgung erfolgt über die
kombinierte 24 V DC-Spannungsversorgung der DDC-Station.
Daher hängt der maximal verfügbare Strom für den E/A-
Bus von den übrigen, an der DDC-Station angeschlossenen
Stromaufnehmern ab. Weitere Einzelheiten zur Stromversorgung
des E/A-Busses sind dem Datenblatt der IQ4E-DDC-Station
(TA201340) oder IQ3-DDC-Station (TA200505) zu entnehmen.
Die maximale Stromaufnahme für jeden E/A-Modultyp ist in
der folgenden Tabelle aufgeführt. Diese Werte können zur
Einschätzung der Gesamtstromaufnahme der E/A-Module
verwendet werden.
Modul
Maximale Stromaufnahme
16DI
40 mA (alle Eingänge EIN)
8DI
30mA (alle Eingänge EIN)
8UI
8DO
40 mA (alle Relais EIN)
4DO
30 mA (alle Relais EIN)
8UIO
30 mA + 20 mA pro stromschleifengespeisten
4UIO
Stromeingang + bis zu 20 mA
pro Analogausgang
8AO
20mA+ bis zu 20mA pro Ausgang
Überschreitet die Gesamtstromaufnahme des E/A-Busses den
Maximalstrom von der DDC-Station, kann mindestens eine
zusätzliche 24 V DC-Spannungsversorgung installiert werden.
Zusätzliche Spannungsversorgungen können unter folgenden
Umständen erforderlich werden:
▪
Am Ende eines langen E/A-Buskabels, um einen
Spannungsverlust für die Busspeisung zu verhindern
▪
Wenn der durch die Versorgungsleitung fließende Strom
eines Moduls das 1 A Max überschreitet. Somit wird eine
geteilte oder segmentierte Spannungsversorgungsleitung
des E/A-Busses erforderlich.
6
Max.
Anz. Module
30
15
sind
oder
die
E/A-
–
20mA
IQ4/IO/.. Module Datenblatt TA201341GER Ausgabe 2, 08-Dez-2015. Gilt für v2.20.
Zusätzliche Stromversorgungen
Wichtig: Nicht zulässig für UL-kompatible Installationen.
In Fällen, in denen eine zusätzliche Spannungsversorgung
für
den
E/A-Bus
erforderlich
Versorgungsspannungsausgang von der Erdung galvanisch
getrennt sein. Ferner muss die Stromversorgungseinheit den
relevanten EMV- und Sicherheitsnormen entsprechen.
Hinweis:
Trend
bietet
eine
Stromversorgungseinheiten mit DIN-Hutschienenmontage an,
die für diesen Zweck geeignet sind.
Bei
einer
erforderlichen
keine normale 24V DC-E/A-Busverbindung zwischen den
24V DC-Anschlüssen hergestellt. Stattdessen wird eine
geeignete Spannungsversorgung zwischen den 24V DC- und
0V-Anschlüssen wie nachfolgend dargestellt angeschlossen:
NC
Data Hi
E/A-Modul
Ground (Erde)
Data Lo
0 V
Nächstes Modul zur DDC-Station
Wichtig: Die 0 V-Verbindung muss bei Verwendung einer
externen Stromversorgung hergestellt werden, und die
0 V-Leitung muss durchgängig auf der gesamten Länge des
E/A-Busses gegeben sein.
Der Standardkabeladapter (IQ4/IC/ADPT) wird für den
Anschluss der externen Stromversorgungseinheiten mit dem
E/A-Bus eingesetzt.
Im folgenden Beispiel ist eine Anzahl von in drei Gruppen
aufgeteilten E/A-Modulen dargestellt. Die ersten acht werden
von der DDC-Station gespeist und die verbleibenden zwei
Gruppen mit jeweils vier Modulen werden von externen
Spannungsversorgungen gespeist:
E/A-Bus
IQ-DDC-
E/A-
Modul
Station
E/A-
E/A-
Modul
Modul
24 V DC-
E/A-
E/A-
Spannungs-
Modul
Modul
versorgung
E/A-Moduladressierung
Jedem Modul am E/A-Bus muss eine eindeutige Adresse
(zwischen 1 und 30) zugewiesen werden. Die DDC-Station
versucht automatisch, jedes physikalische E/A-Modul an das
entsprechende Strategie E/A-Modul anzupassen und seine
Adresse entsprechend einzustellen. Moduladressen können
in der DDC-Stationsstrategie konfiguriert oder manuell über
SET oder die integrierte Webseite der DDC-Station geändert
werden. Weitere Einzelheiten zur Adressierung sind dem IQ4-
Konfigurationshandbuch (TE201263) zu entnehmen.
Datenblatt
wird,
muss
der
Reihe
von
zusätzlichen
Spannungsversorgung
wird
Spannungs-
versorgung
+24 V DC
Data Hi
E/A-Modul
Ground (Erde)
Data Lo
0 V
E/A-
E/A-
Modul
Modul
24 V DC-
E/A-
E/A-
Spannungs-
Modul
Modul
versorgung
E/A-
E/A-
Modul
Modul
