Datenblatt
Analogausgang: Liefert eine variable Spannung zwischen
0 und 10 V DC. Der Ausgang kann bis zu 20 mA speisen und
bis zu 3 mA durchleiten.

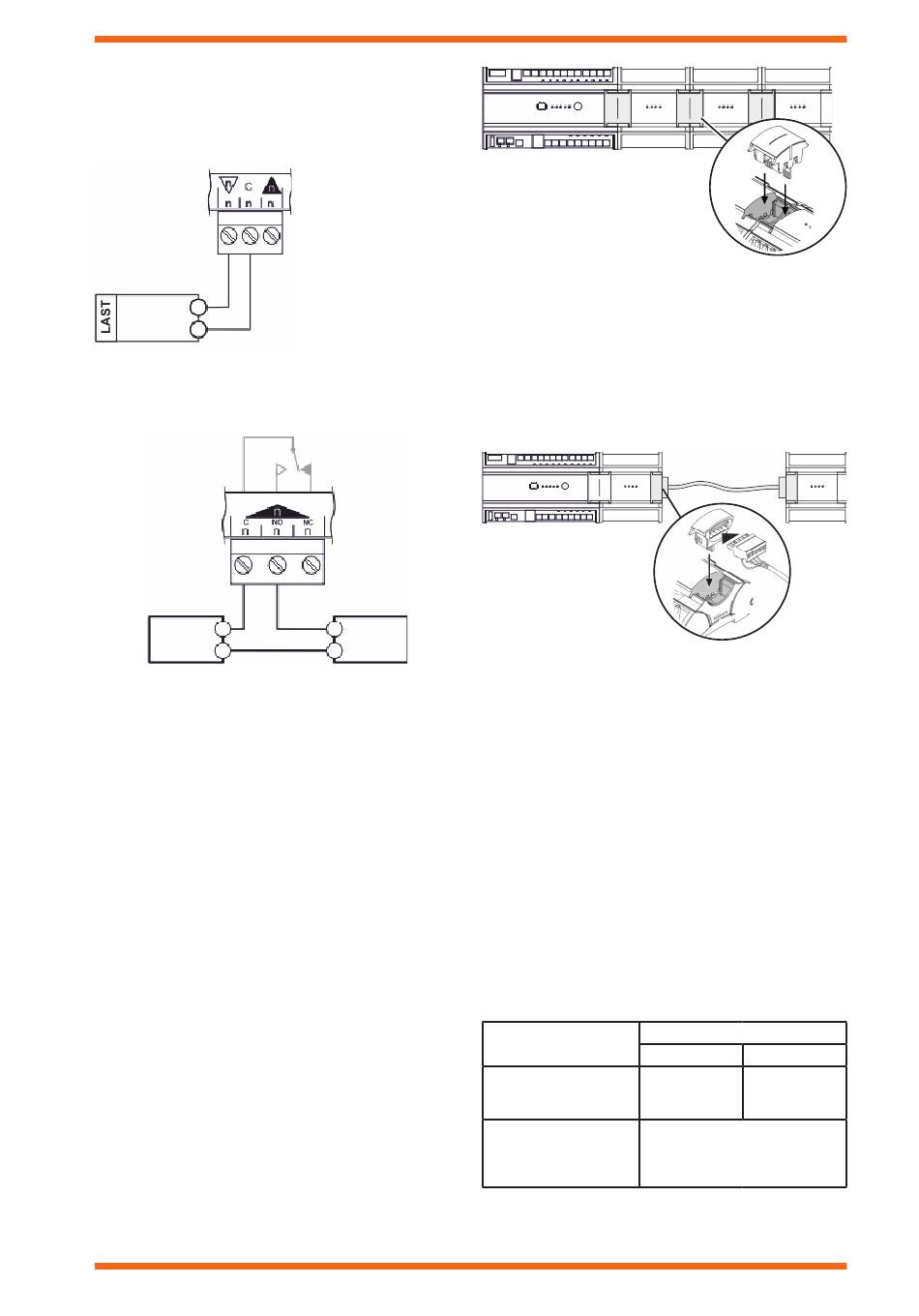

Beispielverdrahtung
0 bis 10 Vdc
0 V
Digital-/relaisausgang (DO)
Diese Kanäle liefern ein einpoliges Umschaltrelais mit
potenzialfreiem Kontakt.
Beispielverdrahtung
SPANNUNGS-
VERSORGUNG
Die Relaiskontakte schließen (d. h. NO mit C), wenn der
Ausgangskanal auf EIN steht.
E/A-Bus
IQ4/IO-Module verbinden sich untereinander und mit der DDC-
Station über den E/A-Bus, der die folgenden Versorgungs- und
Signalanschlüsse aufweist:
▪
+24 V DC
▪
Data Hi
▪
Ground (Erde)
▪
Data Lo
▪
0 V
Der Zugang zum E/A-Bus in der IQ4E DDC-Station geschieht
über einen Anschluss an der rechten Seite des Geräts.
Jedes IQ4/IO-Modul hat einen ähnlichen Anschluss sowohl
an der rechten als auch an der linken Seite, der so das
Durchschleifen des Busses zwischen den Modulen ermöglicht.
Eine Verbindungsstecker (IQ4/IC/LINK) ist für eine einfache
Verbindung zwischen benachbarten Modulen verfügbar.
Ein Verbindungsstecker wird mit jedem E/A-Modul geliefert.
Ersatzstecker sind ebenfalls verfügbar (siehe „Zubehör" auf
Seite 10).
IQ4/IO/.. Module Datenblatt TA201341GER Ausgabe 2, 08-Dez-2015. Gilt für v2.20.
Hinweis: Verbindungsstecker dürfen zwischen IQ4/IO-Modulen
und XCITE/IO-Modulen oder einer IQ3/XCITE DDC-Station
nicht verwendet werden. In solchen Fällen muss eine
kabelgebundene
(siehe unten).
Wenn Module getrennt von der DDC-Station (oder von
benachbarten E/A-Modulen) montiert werden, kann die
Verbindung mit einem IQ4/IC/ADPT-Kabeladapter (siehe
„Zubehör" auf Seite 10) und einer geeigneten abgeschirmten
Verkabelung erfolgen (siehe folgende Tabelle).
LAST
Hinweis:
austauschbare Sicherungen und Überspannungsschutzdioden,
die den E/A-Bus vor Überstrom und -spannung schützen, die
durch elektrische Störgrößen oder eine fehlerhafte Verdrahtung
verursacht werden.
Kabelgebundene Verbindungen können auch für die Verbindung
von IQ4/IO-Modulen mit XCITE/IO-Modulen oder einer
IQ3/XCITE DDC-Station verwendet werden.
Hinweis: Für XCITE/IO und IQ3/XCITE ist ein unterschiedlicher
Kabeladapter erforderlich (siehe „Zubehör" auf Seite 10).
Zwischen den Modulen kann der E/A-Bus von rechts nach links
(wie oben dargestellt), rechts nach rechts oder links nach links
verdrahtet werden, solange die richtige Buspolarität gewahrt
bleibt. Abzweigungen sind nicht zulässig.
Max. E/A-Buslänge
Werden kabelgebundene Verbindungen eingesetzt, wird die
maximale E/A-Buslänge durch den empfohlenen Kabeltyp und
die Konfiguration der eingesetzten DDC-Station und Module
bestimmt:
Produktkonfiguration
IQ4E DDC-Station mit
IQ4/IO-Modulen
Jede andere
Kombination mit XCITE/
IO-Modulen oder
IQ3XCITE DDC-Station
*Maximal 10 m für bestimmte Systemkonfigurationen –
Einzelheiten sind dem Datenblatt der XCITE/IO-Module
(TA201352) und den XCITE/IO-Installationsanweisungen –
Montage (TG200627) zu entnehmen.
Zusammenschaltung
Der
IQ4/IC/ADPT-Kabeladapter
kabeltyp
Belden 3084A
Gesamt-
Buslänge bis
zu 100 m
Gesamt-Buslänge
bis zu 30 m*
IQ4/IO/..
verwendet
werden
besitzt
nicht-
Belden 7895A
Gesamt-
Buslänge bis
zu 300 m
5
