IQ4/IO/..
Universaleingänge (UI)
Diese
Kanäle
übernehmen
DDC-Stationsstrategie eine der folgenden Funktionen::
▪
Spannungseingang
▪
Thermistoreingang,
▪
Digitaleingang oder
▪
Stromeingang.
thermistoreingang: Wird für einen Thermistor (NTC 10 kΩ
bei 25 °C , -40 °C bis 110 °C, ein Potentiometer (0 Ω bis
200 kΩ) oder eine Lüfterdrehzahlsteuerung verwendet. Der
Thermistorbrückenwiderstand liegt bei 12 kΩ mit einer Brücken-
Spannungsversorgung von 3,3 V.

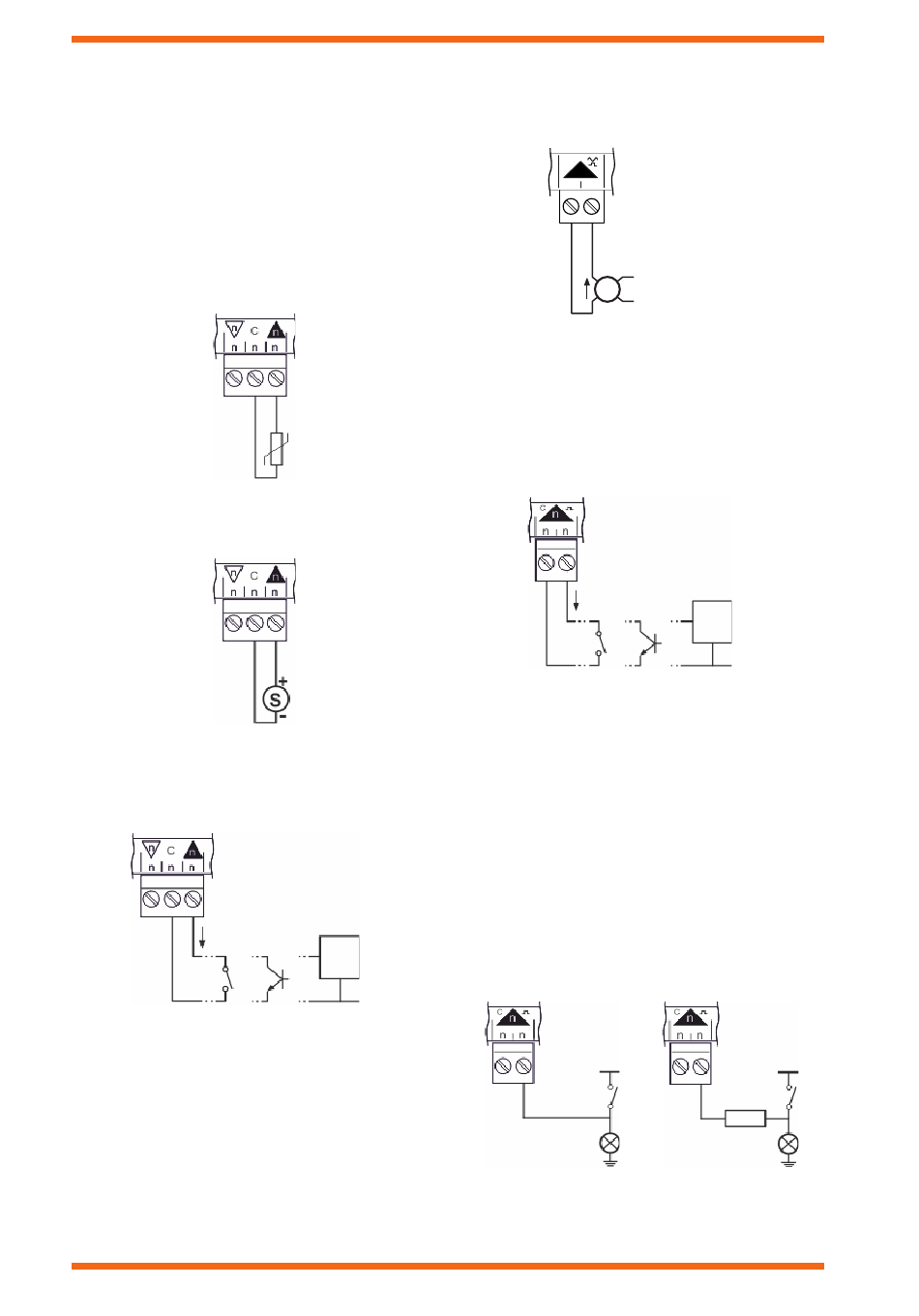

Beispielverdrahtung
Spannungseingang: Verwendet mit einer 0 bis 10 V DC-
Spannungsquelle.
Beispielverdrahtung
Digitaleingang: Verwendet für einen potenzialfreien Kontakt,
Logikschaltkreis (z. B. TTL, CMOS), offenen Kollektor
(Transistor) oder Open-Drain (FET).
Beispielverdrahtung
270 μA
potenzial-
frei
Der potenzialfreie Kontakt besitzt einen Nenn-Frittstrom
von 270 μA. Der Eingang steht auf EIN, wenn der Kontakt
geschlossen ist. Ein offener Kollektor oder Open-Drain muss in
der Lage sein, 270 μA durchzuleiten. Der Eingang steht auf EIN,
wenn der Transistor oder FET leitet. Ein Logikschaltkreis muss in
der Lage sein, 270 μA durchzuleiten. Der Eingang steht auf EIN,
wenn die angelegte Spannung unter 2 V DC (mindestens 0 V)
liegt. Bei einer Spannung über 3,5 V DC (maximal 50 V DC) wird
der Eingang ausgeschaltet. Spannungen zwischen 2 und 3,5 V
DC können zu einem unbestimmten Betrieb führen.
4
in
Abhängigkeit
von
der
TTL/
CMOS
0 V
offener
Logik-
Kollektor
schaltkreis
IQ4/IO/.. Module Datenblatt TA201341GER Ausgabe 2, 08-Dez-2015. Gilt für v2.20.
Stromeingang: Verwendet für Stromquellen mit 0 bis 20 mA,
die extrern versorgt werden.
Beispielverdrahtung
C
n
n
n
S
Digitaleingang (DI)
Diese Kanäle sind mit den folgenden Eingangsgeräten
kompatibel:
▪
potenzialfreier Kontakt (z. B. Schalter oder Relais),
▪
Logikschaltkreis (z. B. TTL, CMOS),
▪
offener Kollektor (Transistor) oder Open-Drain (FET)
▪
24-V AC-Schaltkreis.
Beispielverdrahtung
2,5 mA
potenzial-
offener
frei
Kollektor
Der potenzialfreie Kontakt besitzt einen Nenn-Frittstrom
von 2,5 mA. Der Eingang steht auf EIN, wenn der Kontakt
geschlossen ist. Ein offener Kollektor oder Open-Drain muss in
der Lage sein, 2,5 mA durchzuleiten. Der Eingang steht auf EIN,
wenn der Transistor oder FET leitet. Ein Logikschaltkreis muss
in der Lage sein, 2,5 mA durchzuleiten. Der Eingang steht auf
EIN, wenn die angelegte Spannung unter 2 V DC (mindestens
0 V) liegt. Bei einer Spannung über 3,5 V DC (maximal 50 V
DC) oder bei einem offenen Schaltkreis wird der Eingang
ausgeschaltet. Spannungen zwischen 2 und 3,5 V DC können
zu einem unbestimmten Betrieb führen.
Digitaleingänge können auch zur Überwachung des Zustands
eines 24-V AC-Schaltkreises eingesetzt werden (z. B. um zu
bestimmen, ob ein Relais oder Stellglied EIN oder AUS ist).
Beispielverdrahtung
24 V AC
±20 %
Last
>1,6 kΩ
In dem obigen Beispiel steht der Eingang auf EIN, wenn die
Last versorgt wird. Wenn die Lastimpedanz unter 1,6 kΩ liegt
(z. B. in einer Glühlampe oder Relaisspule), muss ein 1,6 kΩ-
Widerstand in Reihe mit dem Eingang geschaltet werden.
Datenblatt
Extern versorgt
TTL/
CMOS
0 V
Logik-
schaltkreis
24 V AC
±20 %
1K6
Last
>1,6 kΩ
