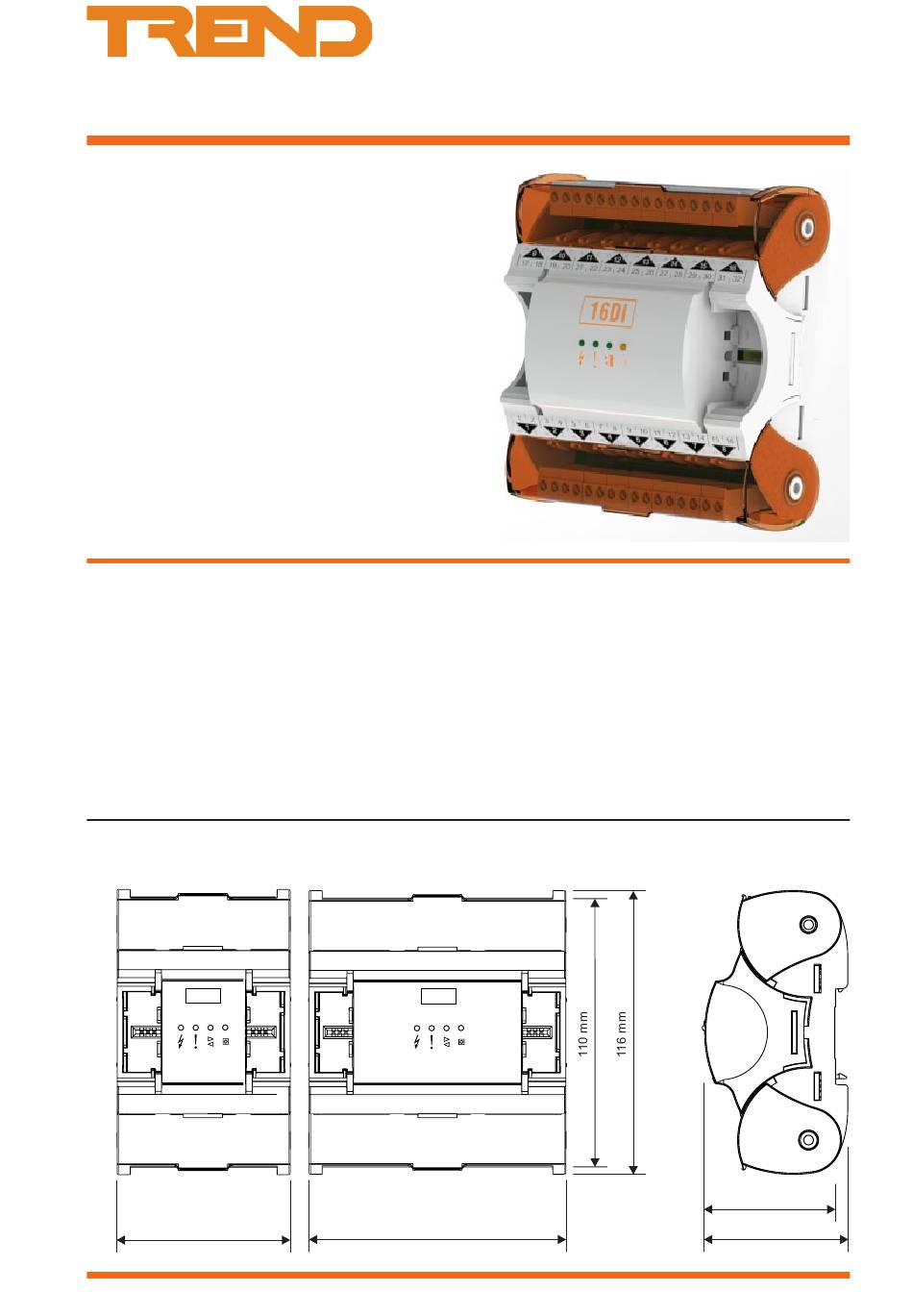

IQ4/E/A-Erweiterungsmodule
Beschreibung
Die IQ
4/IO-Baureihe von E/A-Erweiterungsmodulen für DIN-
®
Hutschienenmontage ist für den Einsatz mit der IQ4E DDC-
Station geeignet und bietet zusätzliche Anschlüsse für Ein- und
Ausgänge. Diese Module sind auch mit den DDC-Stationen
IQ3XCITE/96 und IQ3XCITE/128 (Firmware v3.10 und höher)
und den Modulen XCITE/IO kompatibel.
IQ4/IO Module bieten eine umfassende Auswahl an E/A-Typen
einschließlich Digitaleingänge (DI), universaler Ein-/Ausgänge
(UIO) und Digital-/Relaisausgänge (DO).
Module können bis zu 300 m entfernt von der DDC-Station
platziert werden.
Aufbau
8DI, 8UI, 8AO & 4UIO
70 mm
IQ4/IO/.. Module Datenblatt TA201341GER Ausgabe 2, 08-Dez-2015. Gilt für v2.20.
E/A-Erweiterungsmodule
Eigenschaften
▪ 16DI, 8DI, 8UI, 8UIO, 4UIO, 8DO, 4DO und 8AO Optionen
▪ Bis zu 30 E/A-Module pro DDC-Station (mit IQ4E)
▪ Bis zu 192 E/A-Kanäle (mit IQ4E, einschl. E/A-Modulen)
▪ Vielseitiger E/A-Bus ermöglicht die flexible Montage der
Module
▪ Bis zu 300 Meter Länge des E/A-Busses (mit IQ4E)
▪ Stromversorgung über E/A-Bus der DDC-Station oder
externes Netzteil
▪ Zweiteilige E/A-Steckverbinder für einfache Installation/
Inbetriebnahme
▪ Kleine Gehäuseabmessung mit TS35
DIN-Hutschienenmontage
▪ Geeignet zur Montage im Schaltschrank.
16DI, 8UIO, 8DO & 4DO
105 mm
Datenblatt
IQ4/IO/..
53,5 mm
58,5 mm
1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für TREND IQ4/IO/16DI
- Seite 1 Datenblatt IQ4/IO/.. E/A-Erweiterungsmodule IQ4/E/A-Erweiterungsmodule Beschreibung Eigenschaften Die IQ 4/IO-Baureihe von E/A-Erweiterungsmodulen für DIN- ▪ 16DI, 8DI, 8UI, 8UIO, 4UIO, 8DO, 4DO und 8AO Optionen ® Hutschienenmontage ist für den Einsatz mit der IQ4E DDC- ▪ Bis zu 30 E/A-Module pro DDC-Station (mit IQ4E) Station geeignet und bietet zusätzliche Anschlüsse für Ein- und ▪...
- Seite 2 IQ4/IO/.. Datenblatt FUnktIOnAlItät HArDwArE ../16DI ../8DO ../4DO ../8UIO 16 Digitaleingänge 8 Digital-/Relaisausgänge 4 Digital-/Relaisausgänge 8 Universalein-/-ausgänge Kanäle 1-8 Kanäle 1-4 Kanäle 1-4 Kanäle 1-4 Kanäle 5-8 Kanäle 9-16 Kanäle 5-8 ../8DI ../8UI ../8AO ../4UIO 8 Digitaleingänge 8 Universaleingänge 8 Analogausgänge 4 Universalein-/ausgänge Kanäle 1-4 Kanäle 1-4...
- Seite 3 Datenblatt IQ4/IO/.. Ein-/Ausgangskanäle Beispielverdrahtung Die folgenden Typen an Ein- und Ausgangskanälen werden unterstützt: ▪ Universalein-/-ausgang (UIO) ▪ Universaleingänge (UI) ▪ Digitaleingänge (DI) ▪ Analogausgänge (AO) 270 μA ▪ Digital-/Relaisausgang (DO) TTL/ CMOS kabelabschirmung Die Verwendung abgeschirmter Kabel für die Ein- und/oder Ausgangsanschlüsse ist optional und nur dann allgemein potenzial- offener...
- Seite 4 IQ4/IO/.. Datenblatt Universaleingänge (UI) Stromeingang: Verwendet für Stromquellen mit 0 bis 20 mA, Diese Kanäle übernehmen Abhängigkeit die extrern versorgt werden. DDC-Stationsstrategie eine der folgenden Funktionen:: Beispielverdrahtung ▪ Spannungseingang ▪ Thermistoreingang, ▪ Digitaleingang oder ▪ Stromeingang. thermistoreingang: Wird für einen Thermistor (NTC 10 kΩ bei 25 °C , -40 °C bis 110 °C, ein Potentiometer (0 Ω...
- Seite 5 Datenblatt IQ4/IO/.. Analogausgang: Liefert eine variable Spannung zwischen 0 und 10 V DC. Der Ausgang kann bis zu 20 mA speisen und bis zu 3 mA durchleiten. Beispielverdrahtung Hinweis: Verbindungsstecker dürfen zwischen IQ4/IO-Modulen und XCITE/IO-Modulen oder einer IQ3/XCITE DDC-Station 0 bis 10 Vdc nicht verwendet werden.
- Seite 6 Versorgungsspannungsausgang von der Erdung galvanisch Produktkonfiguration Max. getrennt sein. Ferner muss die Stromversorgungseinheit den Anz. Module relevanten EMV- und Sicherheitsnormen entsprechen. IQ4E-DDC-Station mit IQ4/IO-Modulen Hinweis: Trend bietet eine Reihe zusätzlichen Beliebige andere Kombination mit XCITE/ Stromversorgungseinheiten mit DIN-Hutschienenmontage an, IO-Modulen oder IQ3XCITE-DDC-Station die für diesen Zweck geeignet sind.
-
Seite 7: Service-Taste
Datenblatt IQ4/IO/.. Anzeigen Service-taste Über verschiedene Anzeigen wird der aktuelle Betriebsstatus Dies ist eine Multifunktionstaste auf der Frontseite des Moduls: des Moduls und seiner Ein-/Ausgänge angezeigt. Allgemeine Anzeigen (in der Mitte des Deckels): Service-Taste Watchdog Spannungs- versorgung E/A-Bus Diese kann verwendet werden für: ▪... -
Seite 8: Wartung
IQ4/IO/.. Datenblatt wartung Für IQ4/E/A-Erweiterungsmodule ist keine laufende Wartung warnung: Enthält keine Teile, die eine Wartung erforderlich. benötigen. Gerät darf nicht geöffnet werden. Bei Nichtbeachtung kann es zu Schäden am Gerät kommen. Entsorgung COSHH (Control of Substances Hazardous to Health [Kontrolle wEEE-richtlinie: der Verwendung gesundheitsschädlicher Stoffe] - britische Regierungsverordnungen 2002). -
Seite 9: Installation
Datenblatt IQ4/IO/.. InStAllAtIOn Die IQ4/E/A-Erweiterungsmodule wurden zum Aufsetzen auf eine TS35-DIN-Hutschiene konstruiert. Sie müssen in einem Gehäuse mit der Mindestschutzklasse IP20 (oder gleichwertig) oder außerhalb der normalen Reichweite (z. B. in einer Zwischendecke) installiert werden. Die Module sind entsprechend UL als „UL 60730-registrierte, offene Energiemanagementanlagen“ eingestuft. Das Installationsverfahren umfasst folgendes: Montage des/der E/A-Moduls/Module in Position Alle E/A-Anschlüsse trennen... - Seite 10 IQ4/IO/.. Datenblatt Bestellnummern IQ4/IO/16DI E/A-Modul mit 16 Digitaleingängen IQ4/IO/8DO E/A-Modul mit 8 Digital-/Relais-Ausgängen IQ4/IO/4DO E/A-Modul mit 4 Digital-/Relais-Ausgängen IQ4/IO/8UIO E/A-Modul mit 8 Universalein-/-ausgängen IQ4/IO/8DI E/A-Modul mit 8 Digitaleingängen IQ4/IO/8UI E/A-Modul mit 8 Universaleingängen IQ4/IO/8AO E/A-Modul mit 8 Analogausgängen IQ4/IO/4UIO E/A-Modul mit 4 Universalein-/-ausgängen Zubehör...
-
Seite 11: Spezifikation
Datenblatt IQ4/IO/.. Spezifikation Elektrisch Spannungseingang: wie bei UIO (siehe oben). Stromeingang: wie bei UIO (siehe oben). Thermistoreingang: wie bei UIO (siehe oben). Versorgungsspannung: 24 V DC +10/-20 %, über E/A-Bus oder optional über externe galvanisch Digitaleingang: wie bei UIO (siehe oben). getrennte Spannungsversorgungen. - Seite 12 Combustion Controls Division der Honeywell Technologies Sàrl, Z.A. La Pièce, 16, 1180 Rolle, Schweiz in Vertretung durch: Trend Control Systems Limited. Trend Control Systems Limited behält sich das Recht vor, diese Veröffentlichung von Zeit zu Zeit zu überarbeiten und Änderungen im Inhalt vorzuneh- men, ohne pflichtmäßig vorab über solche Überarbeitungen oder Änderungen informieren zu müssen.
