Datenblatt
Ein-/Ausgangskanäle
Die folgenden Typen an Ein- und Ausgangskanälen werden
unterstützt:
▪
Universalein-/-ausgang (UIO)
▪
Universaleingänge (UI)
▪
Digitaleingänge (DI)
▪
Analogausgänge (AO)
▪
Digital-/Relaisausgang (DO)
kabelabschirmung
Die Verwendung abgeschirmter Kabel für die Ein- und/oder
Ausgangsanschlüsse ist optional und nur dann allgemein
erforderlich, wenn das Kabel in Umgebungen mit elektronischer
Störbeeinflussung verlegt wird.
Bei Verwendung abgeschirmter Kabel muss die Abschirmung
mit dem lokalen Erdanschluss des Schaltschranks/Gehäuses
verbunden werden. Das andere Ende darf nicht angeschlossen
werden.
Universalein-/-ausgang (UIO)
Diese
Kanäle
übernehmen
DDC-Stationsstrategie eine der folgenden Funktionen:
▪
Thermistoreingang,
▪
Spannungseingang,
▪
Digitaleingang,
▪
Stromeingang oder
▪
Analogausgang.
Die Ein- oder Ausgabefunktion wird automatisch über die
Konfiguration der Strategie in der DDC-Station eingestellt.
thermistoreingang: Wird für einen Thermistor (NTC 10 kΩ
bei 25 °C , -40 °C bis 110 °C, ein Potentiometer (0 Ω bis
200 kΩ) oder eine Lüfterdrehzahlsteuerung verwendet. Der
Thermistorbrückenwiderstand liegt bei 12 kΩ mit einer Brücken-
Spannungsversorgung von 3,3 V.

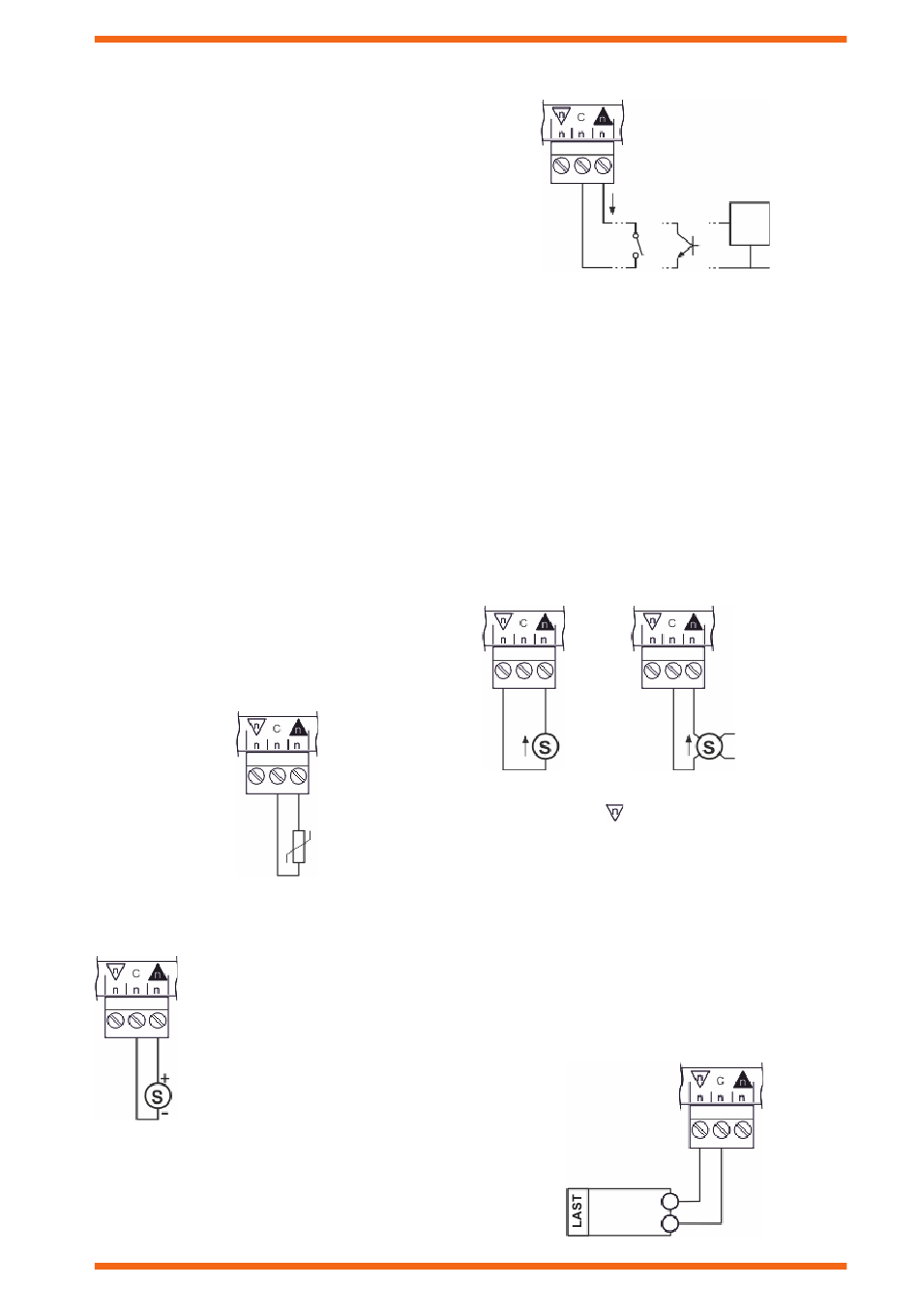

Beispielverdrahtung
Spannungseingang: Verwendet mit einer 0 bis 10 V DC-
Spannungsquelle.
Beispielverdrahtung
Digitaleingang: Verwendet für einen potenzialfreien Kontakt,
Logikschaltkreis (z. B. TTL, CMOS), offenen Kollektor
(Transistor) oder Open-Drain (FET).
IQ4/IO/.. Module Datenblatt TA201341GER Ausgabe 2, 08-Dez-2015. Gilt für v2.20.
in
Abhängigkeit
von
der
Beispielverdrahtung
270 μA
potenzial-
frei
Der potenzialfreie Kontakt besitzt einen Nenn-Frittstrom
von 270 μA. Der Eingang steht auf EIN, wenn der Kontakt
geschlossen ist. Ein offener Kollektor oder Open-Drain muss in
der Lage sein, 270 μA durchzuleiten. Der Eingang steht auf EIN,
wenn der Transistor oder FET leitet. Ein Logikschaltkreis muss in
der Lage sein, 270 μA durchzuleiten. Der Eingang steht auf EIN,
wenn die angelegte Spannung unter 2 V DC (mindestens 0 V)
liegt. Bei einer Spannung über 3,5 V DC (maximal 50 V DC) wird
der Eingang ausgeschaltet. Spannungen zwischen 2 und 3,5 V
DC können zu einem unbestimmten Betrieb führen.
Stromeingang: Verwendet für Stromquellen mit 0 bis 20 mA.
Kann in Abhängigkeit von den verwendeten Anschlüssen
entweder über eine Stromschleife gespeist oder extern versorgt
werden.
Beispielverdrahtung –
Beispielverdrahtung –
Stromschleife
extern
Bei
Speisung
über
eine
Ausgangsanschluss
max. 20 V DC zur Versorgung des
Sensors zur Verfügung stellen.
Hinweis:
Bei
einem
20 mA beträgt der Spannungsabfall über den Sensor
mindestens 10 V, falls die Versorgungsspannung der
Module mindestens 22 V beträgt. Erfordert der Sensor
eine höhere Minimalspannung, ist es erforderlich, die
Versorgungsspannung des Moduls zu erhöhen oder den
Sensor von einer externen Spannungsversorgung zu speisen.
Analogausgang: Liefert eine variable Spannung zwischen
0 und 10 V DC. Der Ausgang kann bis zu 20 mA speissen und
bis zu 3 mA durchleiten.
Beispielverdrahtung
0 bis 10 Vdc
0 V
IQ4/IO/..
TTL/
CMOS
0 V
offener
Logik-
Kollektor
schaltkreis
Externe
Spannungs-
versorgung
Stromschleife
kann
der
Sensorausgangsstrom
von
3
