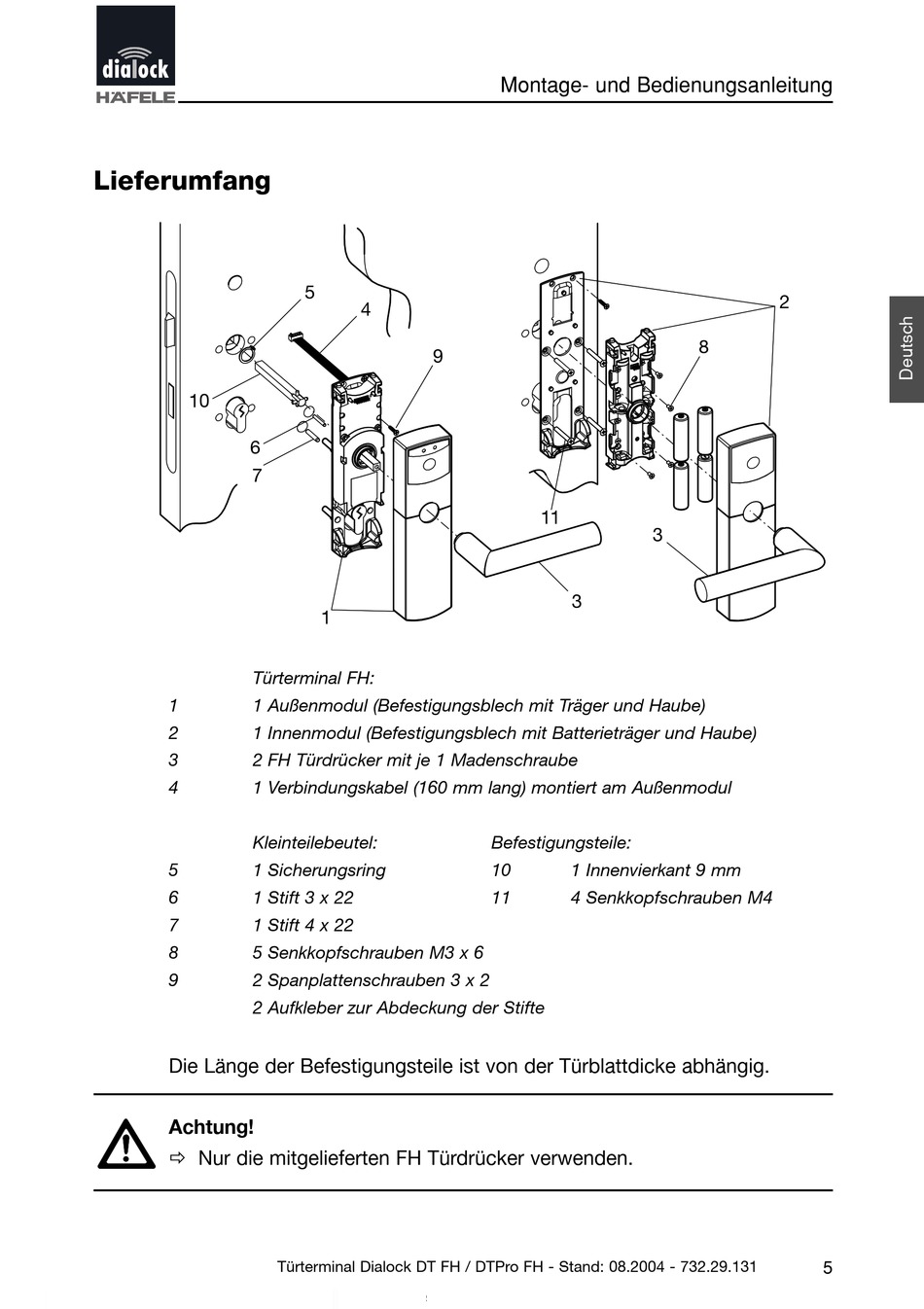

Lieferumfang
10
6
7
Türterminal FH:
1
1 Außenmodul (Befestigungsblech mit Träger und Haube)
2
1 Innenmodul (Befestigungsblech mit Batterieträger und Haube)
3
2 FH Türdrücker mit je 1 Madenschraube
4
1 Verbindungskabel (160 mm lang) montiert am Außenmodul
Kleinteilebeutel:
5
1 Sicherungsring
6
1 Stift 3 x 22
7
1 Stift 4 x 22
8
5 Senkkopfschrauben M3 x 6
9
2 Spanplattenschrauben 3 x 2
2 Aufkleber zur Abdeckung der Stifte
Die Länge der Befestigungsteile ist von der Türblattdicke abhängig.
Achtung!
Ò Nur die mitgelieferten FH Türdrücker verwenden.
5
4
9
1
Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131
Montage- und Bedienungsanleitung
11
3
3
Befestigungsteile:
10
1 Innenvierkant 9 mm
11
4 Senkkopfschrauben M4
