Demontage
Benötigtes Werkzeug:
• Schraubendreher
• Öffnungshebel
• Innensechskantschlüssel 3 mm
1. Madenschrauben der Türdrücker lösen.
2. Türdrücker abziehen.

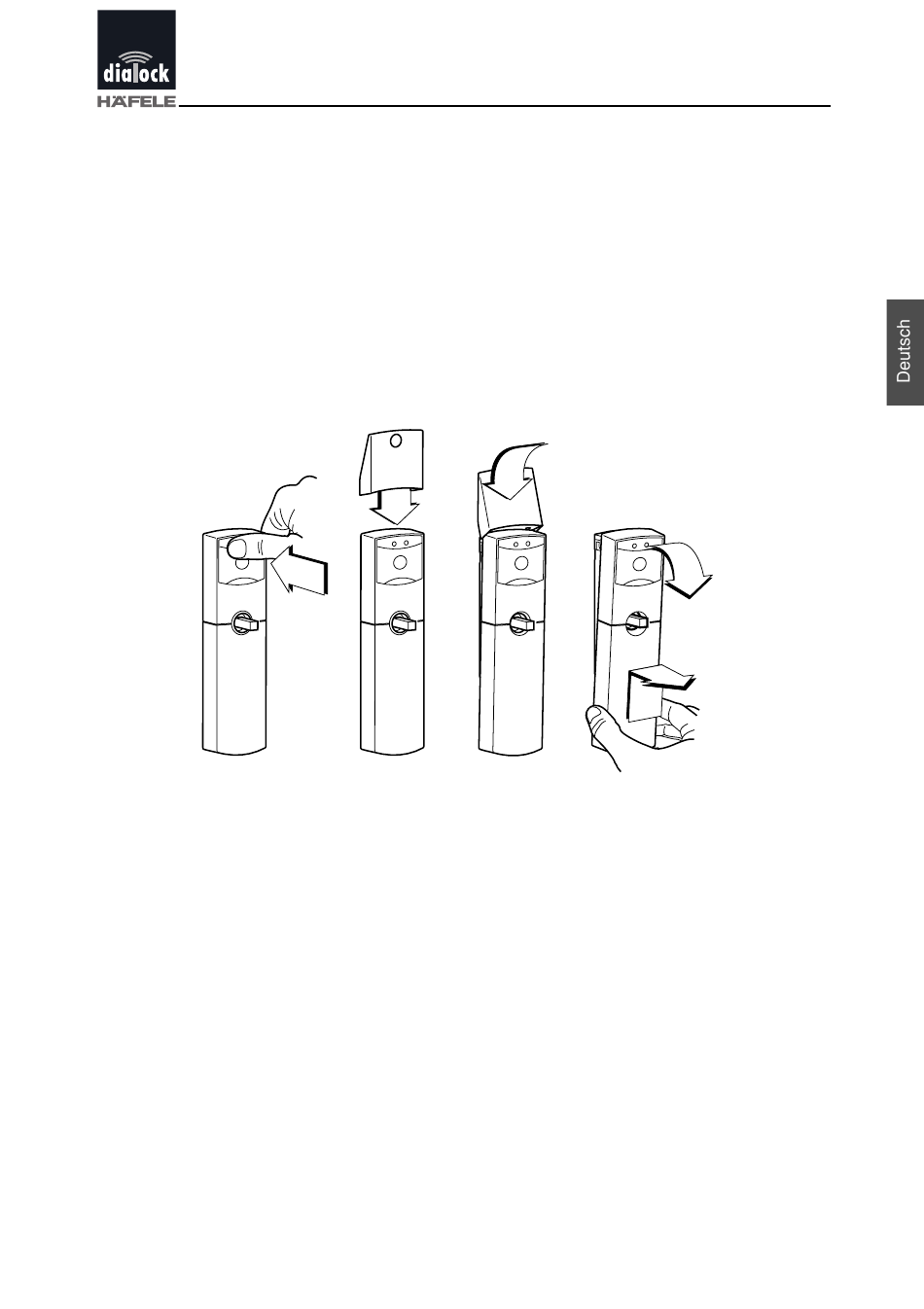

3. Um die Magneten des Trägers zu entlasten, oberen Teil der Haube
gegen das Türblatt drücken.
4. Hauben des Innen- und Außenmoduls mit Öffnungshebel abnehmen.
5. Batterien aus dem Batteriefach nehmen.
6. Spanplattenschrauben oben an den Befestigungsblechen (innen und
außen) lösen.
7. 5 Senkkopfschrauben des Batterieträgers lösen und Batterieträger
vom Befestigungsblech nehmen.
8. 4 Befestigungsschrauben des Befestigungsblechs des Innenmoduls
lösen.
9. Außenmodul und Befestigungsblech des Innenmoduls vom Türblatt
abnehmen.
Das Türterminal FH ist demontiert.
Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131
Montage- und Bedienungsanleitung
25
