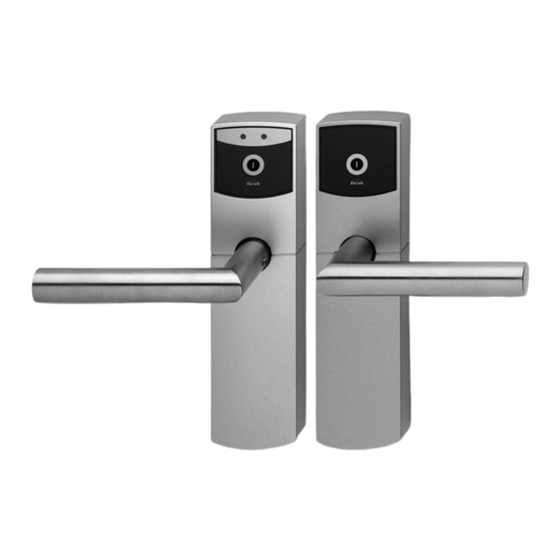

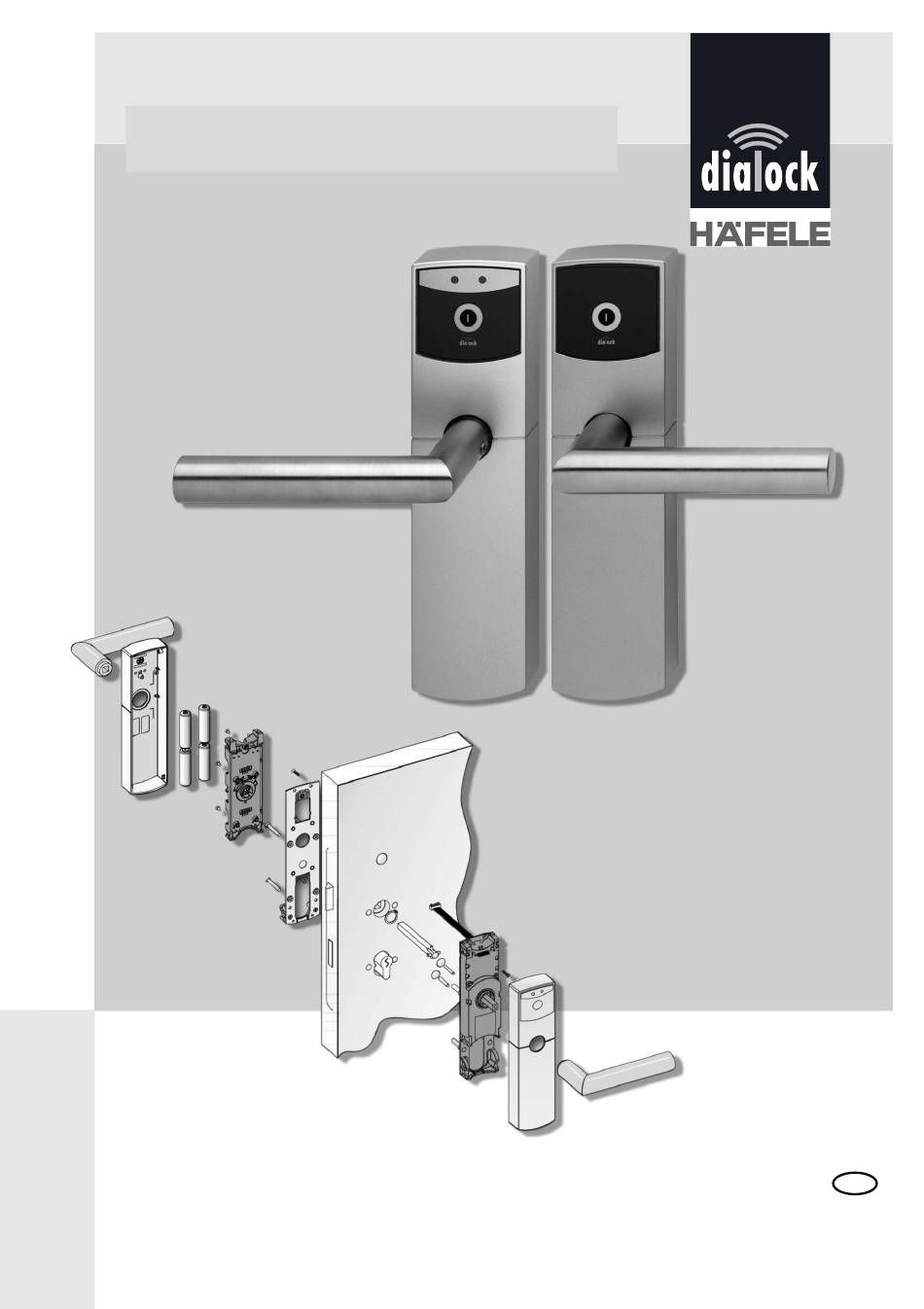

- Seite 1 Montage- und Bedienungsanleitung Türterminal Dialock DT FH / DTPro FH für Feuer- und Rauchschutztüren...
-
Seite 3: Inhaltsverzeichnis
Notöffnung..........32 Allgemeines bauaufsichtliches Prüfzeugnis ....33 Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131... -
Seite 4: Allgemeine Informationen
Haube), das an der Innenseite der Tür montiert wird. • Das Türterminal FH hat eine Infrarot-Schnittstelle. • Das Türterminal FH arbeitet batteriebetrieben und wird über Elektro- nikkeys bedient. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131... -
Seite 5: Lieferumfang
2 Spanplattenschrauben 3 x 2 2 Aufkleber zur Abdeckung der Stifte Die Länge der Befestigungsteile ist von der Türblattdicke abhängig. Achtung! Ò Nur die mitgelieferten FH Türdrücker verwenden. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131... - Seite 6 Montage- und Bedienungsanleitung Zubehör (nicht im Lieferumfang enthalten), siehe auch "Der Große Häfele" (Schließ-und Beschlagtechnik für Türen) Elektronikkeys 4 Batterien Mignon 1 Öffnungshebel 1 Sicherungsringzange 1 Bohrschablone für DIN-Einsteckschlösser Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 7 (Innenvierkant und Senkkopfschrauben M4) 1 Kleinteilebeutel für Außenmodul FH 1 Befestigungsblech Außenmodul FH 1 Haube für Innenmodul FH (verschiedene Farben erhältlich) 1 Batterieträger Innenmodul FH komplett 1 Befestigungsblech Innenmodul FH Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
-
Seite 8: Montage
• Bohrer, geeignet für das Türmaterial: - Ø = 8 mm - Ø = 16 mm (Bohrung für Verbindungskabel) • Hammer • Sicherungsringzange • Schraubendreher • Innensechskantschlüssel 3 mm Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131... - Seite 9 1. Türdrücker so auf den Außenvierkant des Trägers aufsetzen, dass die Bewegungsrichtung des Türdrückers der Anwendung entspricht. System mit rechts-zeigendem Türdrücker 2. Außenvierkant mit dem Türdrücker an den oberen Anschlag drehen (Nullstellung) und halten. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 10 Wenn der Drehwinkel des Türdrückers größer als 45° sein soll: Ò Stift 4 x 22 in die mit "R80°" gekennzeichnete Bohrung auf der Rückseite des Befestigungsblechs einsetzen. 5. Stifte mit Aufklebern sichern, damit sie nicht herausfallen. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 11 Ò Stifte aus dem Träger herausziehen, ggf. Zange zur Hilfe nehmen. Ò Befestigungsblech auf den Träger setzen. Ò Schrauben festschrauben. Ò Vorgang des Anpassens wiederholen. Offene Elektronikkomponenten! Ò Diese nicht beschädigen. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 12 1. Türdrücker so auf den Außenvierkant des Trägers aufsetzen, dass die Bewegungsrichtung des Türdrückers der Anwendung entspricht. System mit links-zeigendem Türdrücker 2. Außenvierkant mit dem Türdrücker an den oberen Anschlag drehen (Nullstellung) und halten. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 13 Wenn der Drehwinkel des Türdrückers größer als 45° sein soll: Ò Stift 4 x 22 in die mit "L80°" gekennzeichnete Bohrung auf der Rückseite des Befestigungsblechs einsetzen. 5. Stifte mit Aufklebern sichern, damit sie nicht herausfallen. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 14 Ò Stifte aus dem Träger herausziehen, ggf. Zange zur Hilfe nehmen. Ò Befestigungsblech auf den Träger setzen. Ò Schrauben festschrauben. Ò Vorgang des Anpassens wiederholen. Offene Elektronikkomponenten! Ò Diese nicht beschädigen. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 15 Montage- und Bedienungsanleitung Innenvierkant montieren Innenvierkant 9 mm Türdrücker FH mit Madenschraube 1. Markierung (1) (Nase) des Kupplungsteils (2) in Richtung R drehen. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 16 Im Folgenden ist die Montage an Türen aus Holz beschrieben. Kondenswasser, das auf kalte Komponenten niederschlägt, kann das Türterminal FH beschädigen. Ò Sicherstellen, dass alle Komponenten Umgebungstemperatur haben Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 17 Einsteckschloss bzw. der Türmitte ins Türblatt bohren. Ò Löcher für die Befestigungsschrauben mit Bohrer Ø = 8 mm bohren. Ò Loch für das Verbindungskabel mit Bohrer Ø = 16 mm bohren. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 18 Montage- und Bedienungsanleitung Bohrbild Türterminal FH Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 19 Wenn das Befestigungsblech nicht plan aufliegt: Ò Bohrungen prüfen und ggf. Holzspäne entfernen. Ist der Abstand zwischen Türblattoberfläche (außen) und Schlosskasten geringer als 9 mm: Ò Dialock Techniker kontaktieren. Das Außenmodul ist befestigt. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 20 Montage- und Bedienungsanleitung Innenmodul befestigen 1. Befestigungsblech des Innenmoduls auf die Innenseite des Türblatts setzen. 2. Befestigungsblech mit den vier Befestigungsschrauben an das Außen- modul festschrauben. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 21 Montage- und Bedienungsanleitung 3. Verbindungskabel in die Aussparungen des Befestigungsblechs legen und an der markierten Stelle umknicken. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 22 5. Batterieträger auf den Innenvierkant setzen und den Stecker des Ver- bindungskabels auf die Elektronik des Batterieträgers stecken. 6. Batterieträger auf das Befestigungsblech setzen. Dabei sicherstellen, dass das Verbindungskabel nicht eingeklemmt wird. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 23 8. Mit einem Türdrücker prüfen, ob das System leichtgängig ist. 9. Außen- und Innenmodul mit je einer Spanplattenschraube 3 x 20 am Türblatt befestigen. Den empfindlichen Steckverbinder nicht beschädigen! Das Türterminal FH ist befestigt. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 24 5. Haube des Innenmoduls in gleicher Weise wie die Haube des Außen- moduls aufsetzen. 6. Türdrücker der Innenseite montieren. (Analog zu den Schritten 2 und 3) Das Türterminal FH ist betriebsbereit. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
-
Seite 25: Demontage
7. 5 Senkkopfschrauben des Batterieträgers lösen und Batterieträger vom Befestigungsblech nehmen. 8. 4 Befestigungsschrauben des Befestigungsblechs des Innenmoduls lösen. 9. Außenmodul und Befestigungsblech des Innenmoduls vom Türblatt abnehmen. Das Türterminal FH ist demontiert. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131... -
Seite 26: Inbetriebnahme
Wenn bei der Zuweisung Fehler aufgetreten sind: Ò Türterminal FH erneut einschalten. (Siehe Schritt 2) Ò Programmier- und Lösch-Keystick noch einmal zuweisen. Wenn erneut Fehler auftreten: Ò Dialock-Verkaufsstelle verständigen. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131... -
Seite 27: Kurzbedienungsanleitung Einfache Betriebsart
3. Roten Lösch-Keystick vor das Display halten. Rote LED blinkt. 4. Zu löschenden Elektronikkey vor das Türterminal FH halten. Rote LED leuchtet kurz auf. Zutrittsrecht des Elektronikkeys ist entzogen. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131... -
Seite 28: Bedienung
Nach ca. 3 Sekunden schließt das Türterminal FH automatisch; der Türdrücker wird ausgekuppelt. Wenn der Modus des automatischen Schließens (Auskuppeln des Tür- drückers) verändert werden soll: Ò Dialock-Techniker verständigen. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131... -
Seite 29: Batteriewechsel
4. Öffnungshebel von oben so auf die Haube aufsetzen, dass der hintere Rand des Öffnungshebels zwischen Türblatt und Haube einrastet und die Magneten des Öffnungshebels über den Magneten des Trägers sitzen. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131... - Seite 30 6. Unteren Teil der Haube leicht anheben und aus der Führungsschiene ziehen. Die Haube ist vom Träger abgenommen. 7. Leere Batterien aus dem Batteriefach nehmen. 8. Neue Batterien ins Batteriefach einsetzen. Auf richtige Polung achten! Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
- Seite 31 11. Türdrücker so auf den Innenvierkant aufsetzen, dass die Maden- schraube Richtung Schließblech zeigt. 12. Madenschraube festschrauben. Die Batterien sind gewechselt. Das Türterminal FH ist wieder betriebsbereit. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
-
Seite 32: Notöffnung
1. Türdrücker lösen und abnehmen, siehe Batterien wechseln: Schritte 1-2. 2. Haube abnehmen, siehe Batterien wechseln: Schritte 3-6. Der Profilzylinder ist zugänglich, um die Notöffnung durchzuführen. Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131... - Seite 33 Montage- und Bedienungsanleitung Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131...
