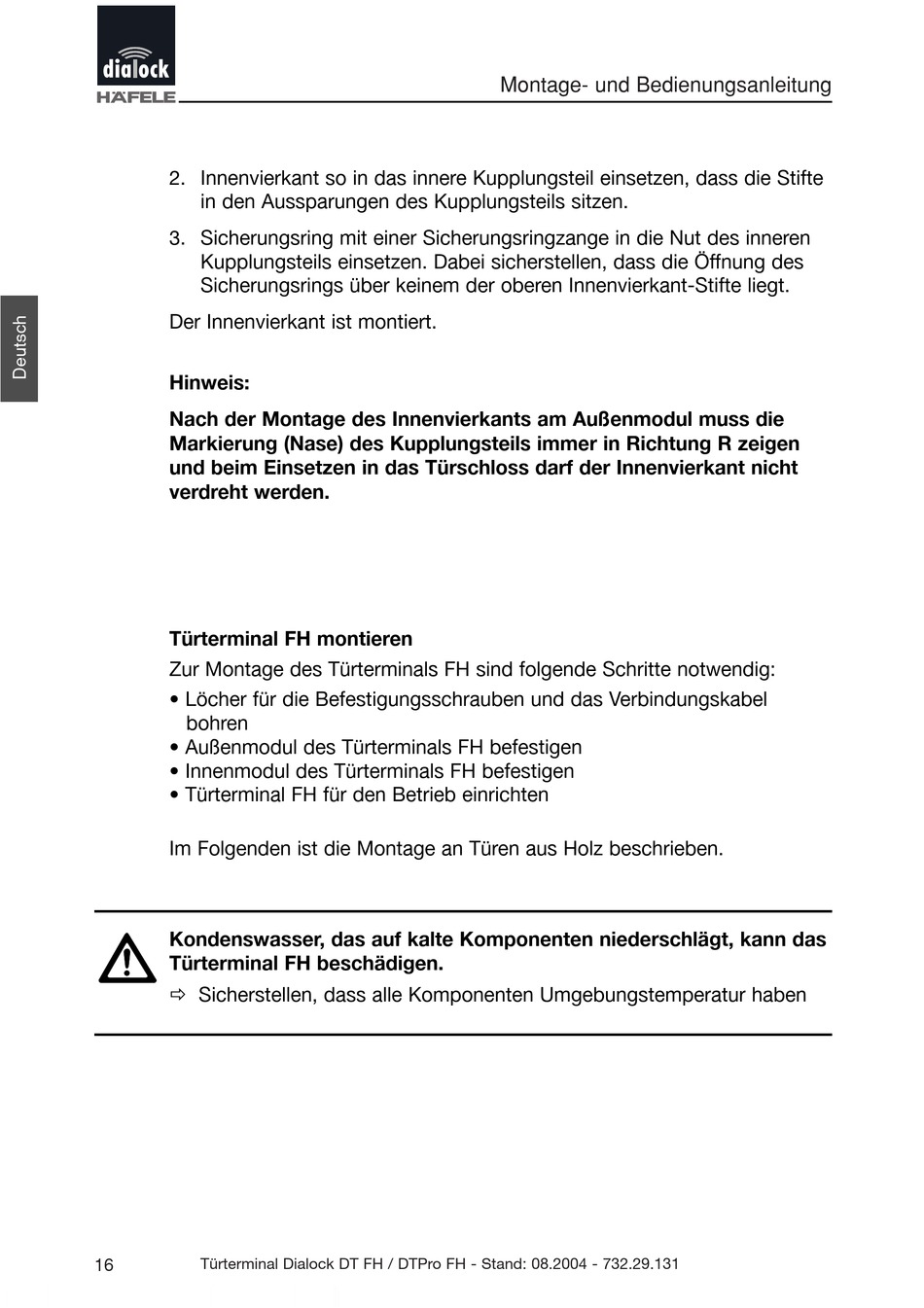

2. Innenvierkant so in das innere Kupplungsteil einsetzen, dass die Stifte
in den Aussparungen des Kupplungsteils sitzen.
3. Sicherungsring mit einer Sicherungsringzange in die Nut des inneren
Kupplungsteils einsetzen. Dabei sicherstellen, dass die Öffnung des
Sicherungsrings über keinem der oberen Innenvierkant-Stifte liegt.
Der Innenvierkant ist montiert.
Hinweis:
Nach der Montage des Innenvierkants am Außenmodul muss die
Markierung (Nase) des Kupplungsteils immer in Richtung R zeigen
und beim Einsetzen in das Türschloss darf der Innenvierkant nicht
verdreht werden.
Türterminal FH montieren
Zur Montage des Türterminals FH sind folgende Schritte notwendig:
• Löcher für die Befestigungsschrauben und das Verbindungskabel
bohren
• Außenmodul des Türterminals FH befestigen
• Innenmodul des Türterminals FH befestigen
• Türterminal FH für den Betrieb einrichten
Im Folgenden ist die Montage an Türen aus Holz beschrieben.
Kondenswasser, das auf kalte Komponenten niederschlägt, kann das
Türterminal FH beschädigen.
Ò Sicherstellen, dass alle Komponenten Umgebungstemperatur haben
Türterminal Dialock DT FH / DTPro FH - Stand: 08.2004 - 732.29.131
16
Montage- und Bedienungsanleitung
