1. Lieferumfang

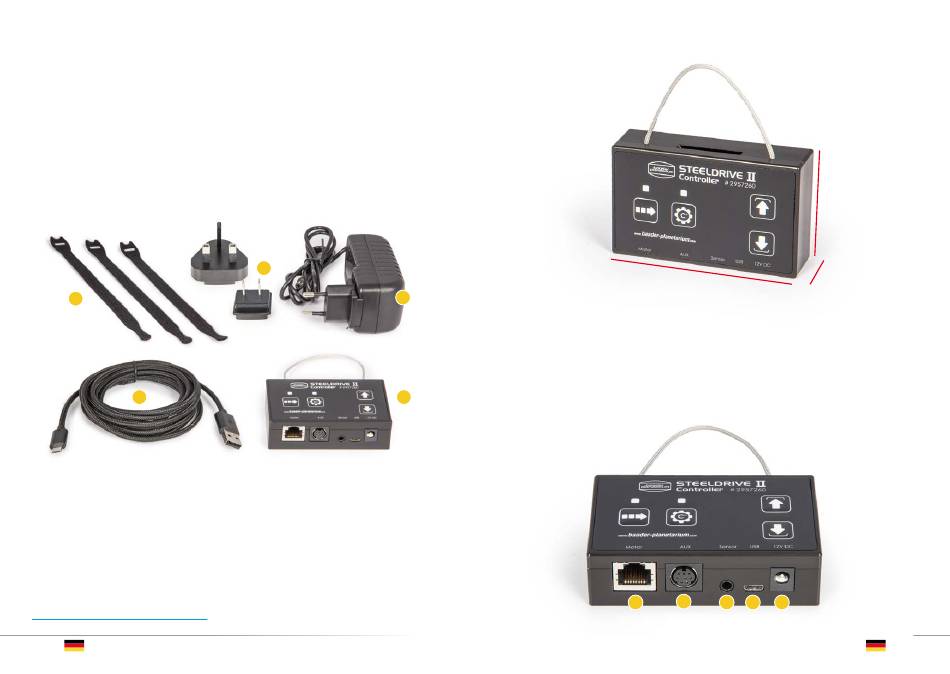

Lieferumfang des Steeldrive II Controllers
Die Kontrolleinheit dient zur manuellen Bedienung des Motorfokussierers über
die Tastenfelder ebenso wie zum Anschluss an den PC. Sie enthält die Steue-
rungselektronik.
1. Steeldrive II (SD II) Controller Gehäuse
2. Micro-USB Kabel (3 m)
3. 12V / 5A Netzteil mit EU-Stecker
4. Weitere Stecker für US- und UK-Norm
5. Klettbänder (Kabelbinder) für zugentlastende Kabelbefestigung
5
2
Optional erhältlich:
• Zusätzlicher Temperatursensor
• Metall-Magnetring für Homing-Sensor – geeignet für Baader Diamond
Steeltrack Okularauszüge # 2957264
®
• Mini DIN / Cinch-Buchse Adapterkabel zum Anschluss von Heizpads
(Taukappenheizungen) # 2957262
Für weiteres Zubehör, wie z.B. mechanische Anschluss-Sets zur Montage der
SD-II Motoreinheit an andere Okularauszüge, besuchen Sie bitte
www.baader-planetarium.com/bds
4
Bedienungsanleitung: Steeldrive II Controller
# 2957260
4
# 2957263
2. Abmessungen und Anschlüsse
Abmessungen
(siehe Abbildung)
3
Anschlüsse
1. RJ45 Buchse für Motor-Verbindung (keine Netzwerkfunktion)
2. 8-polige Mini DIN Buchse für z.B. Heizpads oder diverse andere Anwen-
dungen (Adapterkabel auf z.B. Cinch Buchse separat erhältlich)
3. 3.5 mm Klinke Anschluss für Temperatursensor
4. Micro USB Anschluss zur Verbindung mit PC
1
5. Strom Anschluss für 5.5 x 2.1 mm Gerätestecker 12V/5A
89 mm
2
1 3 4 5
© Baader Planetarium GmbH | 2019
45 mm
25 mm
