6.2
Anschlussbelegung
Die Anzahl der Anschlüsse kann abhängig von der bestellten Ausstattung und Gerätevari-
ante abweichen. Die Beschreibung bezieht sich auf die Standardausführung der Worksta-
tion PVS IV Plus.
20
21

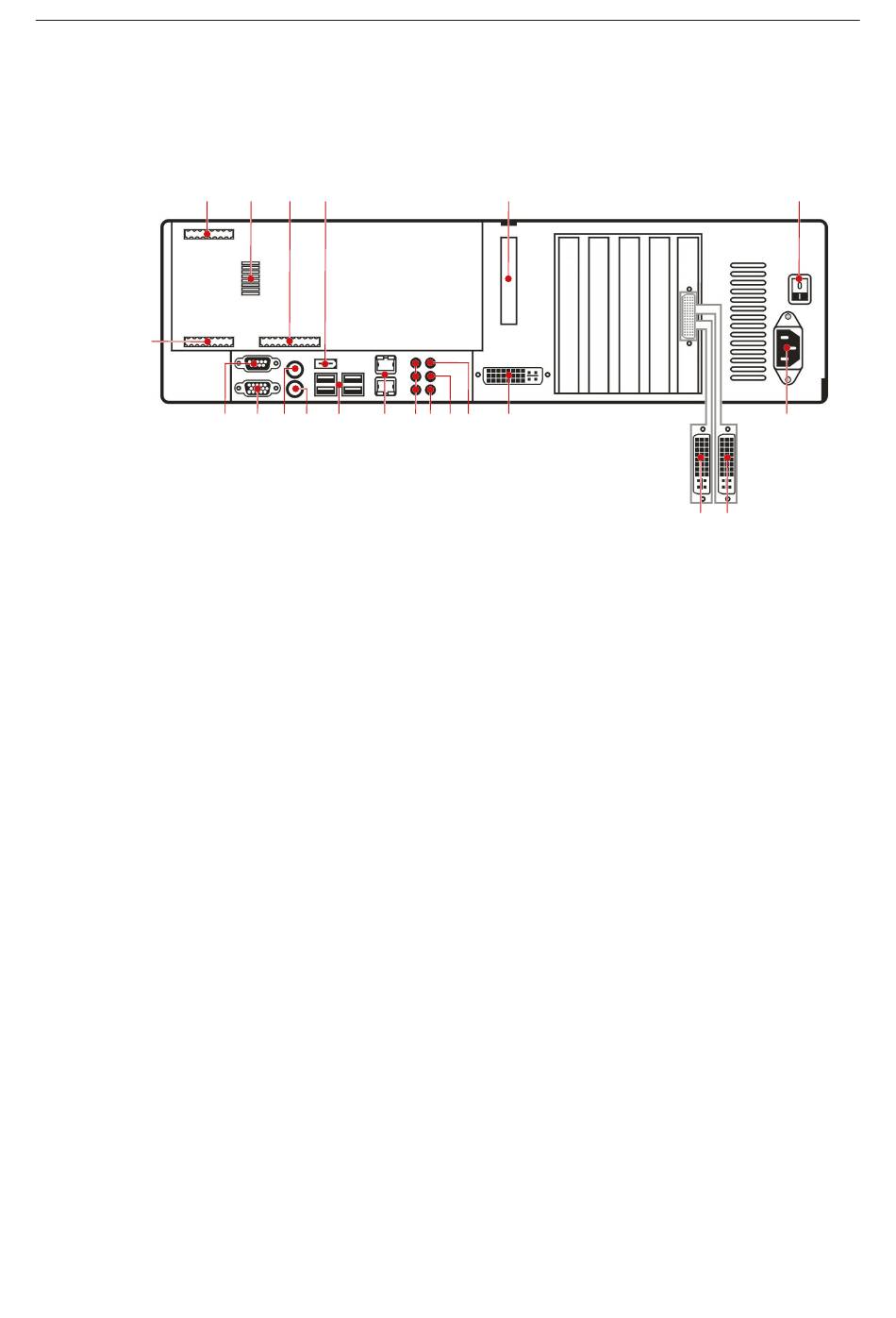

Abb. 6-2
1 Serielle Schnittstelle (9-polig D-SUB, RS232)
2 M3, VGA-Ausgang (15-polig D-SUB), nicht aktiv
Bei einer „PVS IV Plus"-Version ohne zusätzliche VGA-Karte ist dieser Ausgang als
M1 aktiviert.
3 Maus (PS/2)
4 Tastatur (PS/2)
5 4× USB 2.0
6 FireWire (IEEE 1394)
7 2× RJ45 (nicht aktiv)
8 3× 3,5 mm Klinke (nicht aktiv)
9 Mic IN (rot)
10 Line OUT (grün)
11 Line IN (blau)
12 M4, DVI-Ausgang (nicht für VGA-Adapter geeignet), nicht aktiv
Bei einer „PVS IV Plus"-Version ohne zusätzliche VGA-Karte ist dieser Ausgang als
M2 aktiviert.
13 M1, DVI-Ausgang an Kabelpeitsche, unteres Kabel
14 M2, DVI-Ausgang an Kabelpeitsche, oberes Kabel
15 Netzanschluss
16 Netzschalter
17 Auswurftaste der Anschlussplatte
18 Relais OUT 1 – 5 (nicht aktiv)
19 Temperaturfühler für Umgebungstemperatur
20 Kontakt IN 1 – 6 (nicht aktiv)
21 Kontakt IN G1 – G6 (nicht aktiv)
www.dallmeier.com
19
18
6
1
2
3
4
5
7
17
8
9
10
11
12
PVS IV Plus
16
15
13 14
