- Seite 1 Installation und Konfiguration Deutsch Workstation PVS IV Plus Rev. 2.0.0 / 100310...
- Seite 2 Die Nennung von Marken Dritter dient lediglich Informationszwecken. Dallmeier electronic respektiert das geistige Eigentum Dritter und ist stets um die Vollständigkeit bei der Kennzeichnung von Marken Dritter und Nennung des jeweiligen Rechteinhabers bemüht. Sollte im Einzelfall auf geschützte Rechte nicht gesondert hingewiesen werden, berechtigt dies nicht zu der Annahme, dass die Marke ungeschützt ist.
-
Seite 3: Inhaltsverzeichnis
PVS IV Plus Inhaltsverzeichnis Einführung .....................4 Gültigkeit ......................4 Dokumente......................4 Konventionen ....................4 Sicherheitshinweise ..................6 Allgemeine Hinweise ..................8 Lieferumfang ....................8 Transport und Verpackung ................8 Bestimmungsgemäße Verwendung ..............8 Leistungsmerkmale ..................9 Gewährleistung ....................9 Zulassungen/Zertifizierungen................9 Anforderungen ....................10 Montage .......................12 Autonomer Betrieb ..................12 Betrieb im 19"-Rack ..................13 Ansichten und Anschlussbelegung ............15... -
Seite 4: Einführung
PVS IV Plus Einführung Gültigkeit Dieses Dokument ist gültig für die Workstation PVS IV Plus. Es wurde auf Basis folgender Versionen erstellt. • Microsoft Windows XP, SP3, inklusive aller aktueller Sicherheitsupdates • PView7 • PGuard advance Abbildungen in diesem Dokument können vom tatsächlichen Produkt abweichen. - Seite 5 PVS IV Plus Handlungsanweisungen sind durch Pfeile () gekennzeichnet. Fett/kursiv formatierte Ausdrücke weisen in der Regel auf ein Bedienelement am Gerät (Schalter, Beschriftungen) oder dessen Benutzeroberfläche (Buttons, Menüeinträge) hin. Kursiv formatierte Absätze bieten Informationen zu Grundlagen, Besonderheiten und effi- zienter Vorgehensweise sowie allgemeine Empfehlungen.
-
Seite 6: Sicherheitshinweise
Datenverlust und zum Verlust der Gewährleistung führen. Veränderungen Nehmen Sie keine Veränderungen an Hard- oder Software vor, die nicht von Dallmeier geprüft und freigegeben wurden. Nicht geeignete Veränderungen können zu Funktionsstö- rungen, Beschädigungen, Datenverlust und zum Verlust der Gewährleistung führen. - Seite 7 PVS IV Plus Fremdkörper Wenn Gegenstände oder Flüssigkeiten in das Gerät gelangen, trennen Sie es sofort von der Stromversorgung (Netzstecker ziehen). Verständigen Sie den zuständigen Ver- triebspartner. Brandgeruch Wenn Sie am Gerät Brandgeruch oder Rauchentwicklung feststellen, trennen Sie es sofort von der Stromversorgung (Netzstecker ziehen).
-
Seite 8: Allgemeine Hinweise
Falls die Originalverpackung nicht mehr zur Verfügung steht, achten Sie auf eine Verpa- ckung, die ausreichend Schutz vor Beschädigungen, Nässe, Hitze und Kälte bietet. Bestimmungsgemäße Verwendung Die PView Station PVS IV Plus ist eine HD-fähige stand-alone Auswerte- und Manage- mentstation für Dallmeier-Recorder. Ihre leistungsstarke Intel Core 2Duo CPU erlaubt eine flüssige Videoanzeige bei hoher Bildqualität in bis zu 14 unabhängigen Splits. -
Seite 9: Leistungsmerkmale
PVS IV Plus Leistungsmerkmale • Simultane Bearbeitung von bis zu 14 Kanälen: Mitschnitt, Decodierung, Livedarstellung/ Playback • HD ready • Unterstützte Videoformate: H.264, MPEG-2/4, MJPEG • Unterstützte Audioformate: G.722, MPEG-1 Layer 2 • Auflösungen: SD, HD (720p, 1080i, 1080p), bis zu 8MP •... -
Seite 10: Anforderungen
PVS IV Plus Anforderungen Allgemein Schädliche Umgebungsbedingungen können die Lebensdauer des Geräts verkürzen und Fehlfunktionen oder Beschädigungen verursachen. Installieren/betreiben Sie das Gerät nicht an Orten mit • viel Staub oder Schmutz. • Wasser- oder Öldampf (z. B. Küche). • direkter Sonneneinstrahlung. - Seite 11 PVS IV Plus Reduzierte Luftzirkulation Die Luftzirkulation in einem geschlossenen Rack kann reduziert sein. Stellen Sie sicher, dass die für den sicheren Betrieb erforderliche Luftzirkulation nicht beeinträchtigt wird. Stellen Sie ausreichende Belüftung durch einen Freiraum von 10 cm an der vorderen, hin- teren und rechten Seite des Geräts sicher.
-
Seite 12: Montage
PVS IV Plus Montage Die PVS IV Plus ist für den autonomen Betrieb (stand-alone) konzipiert. Optional kann das Gerät in ein 19’’ Standard-Rack eingebaut und in Betrieb genommen werden. Autonomer Betrieb Abb. 5-1 Stellen Sie eine stabile und horizontale Fläche sicher. -
Seite 13: Betrieb Im 19"-Rack
PVS IV Plus Betrieb im 19"-Rack Abb. 5-2 Verwenden Sie ausschließlich die von Dallmeier vorgesehene 19"-Halterung. Setzen Sie das Gerät in die 19"-Halterung ein. Verwenden Sie die Gehäusefüße als Führung. Abb. 5-3 www.dallmeier.com... - Seite 14 PVS IV Plus Verwenden Sie die 4 mit der 19"-Halterung gelieferten Schrauben. Montieren Sie das Gehäuse mit den 4 Schrauben in die 19"-Halterung. Stellen Sie sicher, dass die Lüftungsschlitze nicht abgedeckt sind. Abb. 5-4 Montieren Sie das Gerät im 19"-Rack.
-
Seite 15: Ansichten Und Anschlussbelegung

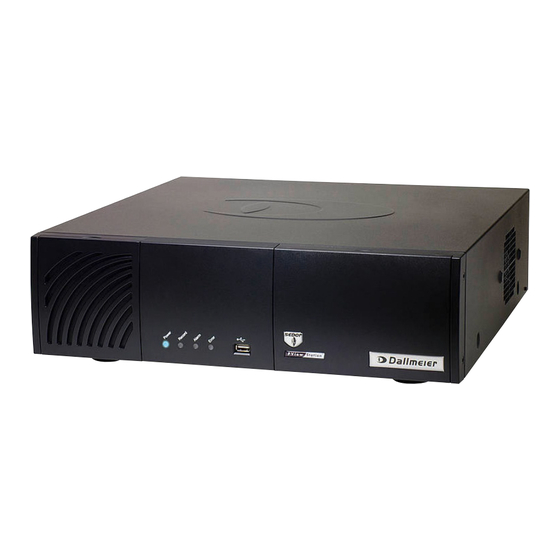

PVS IV Plus Ansichten und Anschlussbelegung Frontansicht Abb. 6-1 1 Klappe / Filtermatte 2 Power-LED Leuchtet, wenn Gerät eingeschaltet 3 Status-LEDs (inaktiv) 4 USB 2.0 Schnittstelle 5 Klappe / DVD-Laufwerk www.dallmeier.com... -
Seite 16: Anschlussbelegung
13 14 Abb. 6-2 1 Serielle Schnittstelle (9-polig D-SUB, RS232) 2 M3, VGA-Ausgang (15-polig D-SUB), nicht aktiv Bei einer „PVS IV Plus“-Version ohne zusätzliche VGA-Karte ist dieser Ausgang als M1 aktiviert. 3 Maus (PS/2) 4 Tastatur (PS/2) 5 4× USB 2.0 6 FireWire (IEEE 1394) 7 2×... -
Seite 17: Anschluss Und Inbetriebnahme
Adapter geeignet. Inbetriebnahme Schalten Sie die peripheren Geräte ein, falls erforderlich. Schließen Sie den mitgelieferten Dongle an einen USB-Anschluss der PVS IV Plus an. Schließen Sie die Spannungsversorgung an. Schalten Sie die PVS IV Plus ein. - Seite 18 Wenn der Dialog zur Eingabe der Seriennummer angezeigt wird, verfahren Sie folgender- maßen: Schließen Sie den Dialog Hardlock-Dongle Entriegelung mit Abbrechen. Fahren Sie die PVS IV Plus herunter. Schließen Sie den USB Lizenz-Dongle korrekt an. Starten Sie die PVS IV Plus erneut.
-
Seite 19: Konfiguration
PVS IV Plus Konfiguration Peripherie Peripheriegeräte (Drucker, Keyboard, etc.) müssen nach den Vorgaben des jeweiligen Herstellers angeschlossen und mit den aktuellen Treibern installiert werden. Beachten Sie die Dokumentation des Betriebsystems und der peripheren Geräte. Monitore Öffnen Sie das Desktop-Kontextmenü mit einem Rechtsklick auf den Desktop. -
Seite 20: Software
Zur Konfiguration weiterer Monitore verfahren Sie wie oben beschrieben. Software Die Programme PView7 und PGuard advance sind auf der PVS IV Plus bereits installiert. Diese müssen abschließend für den jeweiligen Einsatz konfiguriert werden. Detaillierte Angaben zu der installierten Software (PView7, PGuard advance) entnehmen Sie den entsprechenden Handbüchern. -
Seite 21: Wartung
PVS IV Plus Wartung Der Wechsel der Filtermatte und eine möglicherweise gelegentliche Reinigung des Ge- häuses sind die einzigen Wartungsarbeiten die Sie an Ihrem System durchführen müssen.. Wechsel der Filtermatte Hinter der Frontklappe vor dem Ansauglüfter befindet sich eine Filtermatte. Diese Filter- matte verhindert, dass Schmutzpartikel aus der Umgebungsluft in das Gerät gelangen. -
Seite 22: 10 Technische Daten
PVS IV Plus 10 Technische Daten Zum Zeitpunkt der Erstellung dieses Dokuments lagen die folgenden technischen Daten vor. Beachten Sie mögliche Aktualisierungen auf www.dallmeier.com. Betriebsmodus Mitschnitt, Decodierung, Livedarstellung und Playback Max. unterstützte Kanäle Bis zu 14× Kanäle Unterstützte Videoformate Wavelet, H.264,... - Seite 23 PVS IV Plus Luftfeuchtigkeit 5 – 70 % RH, nicht kondensierend Lüfter 3× mit automatischer Drehzahlanpassung Einsatzorte Kontroll- und Serverräume Betriebssystem Windows XP, SP3 Sprachen Deutsch, Englisch, Französisch, Spanisch (weitere auf Anfrage) Zulassungen/Zertifizierungen CE, FCC, ACA, Kalagate, CB, geprüft nach DIN EN 50130-4...
-
Seite 24: 11 Technische Zeichnungen
PVS IV Plus 11 Technische Zeichnungen Abb. 11-1 Einheiten: mm www.dallmeier.com...
