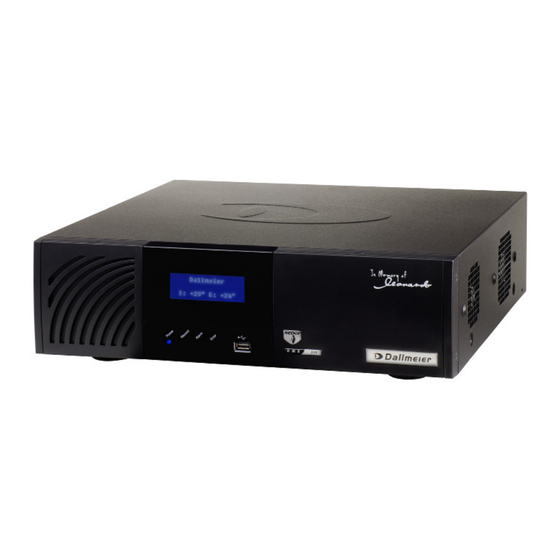

dallmeier DMS 240 IPS Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DMS 240 IPS:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Konfiguration
Deutsch
IP Audio- und Videoserver
DMS 240 IPS
Rev.2.1.0 / 2010-12-13

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für dallmeier DMS 240 IPS

Inhaltszusammenfassung für dallmeier DMS 240 IPS

  • Seite 1 Konfiguration Deutsch IP Audio- und Videoserver DMS 240 IPS Rev.2.1.0 / 2010-12-13...
  • Seite 2 Die Nennung von Marken Dritter dient lediglich Informationszwecken. Dallmeier electronic respektiert das geistige Eigentum Dritter und ist stets um die Vollständigkeit bei der Kennzeichnung von Marken Dritter und Nennung des jeweiligen Rechteinhabers bemüht. Sollte im Einzelfall auf geschützte Rechte nicht gesondert hingewiesen werden, berechtigt dies nicht zu der Annahme, dass die Marke ungeschützt ist.

  • Seite 3: Inhaltsverzeichnis

    DMS 240 IPS Inhaltsverzeichnis Einführung .....................7 Gültigkeit ......................7 Dokumente......................7 Konventionen ....................7 Sicherheitshinweise ..................9 Allgemeine Hinweise ..................11 Lieferumfang ....................11 Transport und Verpackung ................11 Bestimmungsgemäße Verwendung ..............11 Merkmale ......................11 Gewährleistung ....................12 Zertifizierungen .....................12 Start und Login ...................13 Lokaler Login ....................13 4.1.1 Inbetriebnahme .....................13 Login ......................13...
  • Seite 4 Bewegung .....................43 6.4.2.3 Kontakt ......................44 6.4.2.4 Sensor......................46 Videoqualität ....................46 6.5.1 Modi manuell und automatisch ..............46 6.5.1.1 Dallmeier IP- und HD-Kameras ..............47 6.5.1.2 IP-Kameras von Fremdhersteller ..............48 6.5.2 Modus Standard....................49 6.5.2.1 Dallmeier IP- und HD-Kameras ..............49 6.5.2.2 IP Kamera von Fremdhersteller ..............50 6.5.3...
  • Seite 5 DMS 240 IPS 6.8.3.1 SEDOR Sabotage ..................58 ® 6.8.3.2 SEDOR SmartFinder Advance ..............59 ® 6.8.4 SmartFinder ....................60 6.8.5 Kamerasteuerung ..................61 Anzeigeeinstellung ..................63 Netzwerkeinstellungen ................64 Ethernet ......................64 8.1.1 Manuelle Konfiguration .................65 8.1.2 DHCP ......................65 Alarm-Hosts....................66 Name ......................66 Verbindung ....................66 9.2.1 Ethernet ......................66 9.2.2...
  • Seite 6 DMS 240 IPS 13.9 Serielle PTZ-Kamera ..................96 13.10 UTC-Kamerakonfiguration ................97 Optionale Funktionen .................98 14.1 Signaldurchschleifung ...................98 14.2 PRemote .......................98 Benutzerverwaltung..................99 15.1 Gruppen bearbeiten ..................99 15.1.1 Zugriffsrechte vergeben ................100 15.1.2 Gruppennamen bzw. Login ändern .............100 15.1.3 Passwörter festlegen bzw. ändern ..............101 15.1.4...

  • Seite 7: Einführung

    DMS 240 IPS Einführung Gültigkeit Dieses Dokument ist für den stand-alone Audio- und Videoserver DMS 240 IPS gültig. Es wurde auf Basis der Version 7.1.1 (Software) erstellt. Zur Vereinfachung wird die Bezeichnung „DMS“ verwendet. Dokumente Inbetriebnahme Das Dokument Inbetriebnahme enthält die wichtigsten Anweisungen zu Montage, An- schlussbelegung und Inbetriebnahme des Gerätes.
  • Seite 8 DMS 240 IPS Das folgende Symbol und die verschiedenen Zeichenformate werden zur Steigerung der Übersichtlichkeit des Dokuments verwendet. ¾ Dieser Pfeil kennzeichnet eine Handlungsanweisung. Ausdrücke in fett und kursiv weisen auf ein Bedienelement am Gerät (Schalter, Beschrif- tungen) oder dessen Benutzeroberfläche (Buttons, Menüeinträge) hin.

  • Seite 9: Sicherheitshinweise

    Ein plötzlicher Spannungsabfall könnte das RAID-System beschädigen. Veränderungen Nehmen Sie keine Veränderungen an Hard- oder Software vor, die nicht von Dallmeier geprüft und freigegeben wurden. Nicht geeignete Veränderungen können zu Funktionsstö- rungen, Beschädigungen, Datenverlust und zum Verlust der Gewährleistung führen.
  • Seite 10 DMS 240 IPS Erschütterungen Erschütterungen können zu Funktionsstörungen und Beschädigungen führen. Das Gerät darf im Betrieb nicht bewegt werden. Fremdkörper Wenn Gegenstände oder Flüssigkeiten in das Gerät gelangen, trennen Sie es sofort von der Stromversorgung (Netzstecker ziehen). Verständigen Sie den zuständigen Ver- triebspartner.

  • Seite 11: Allgemeine Hinweise

    Falls die Originalverpackung nicht mehr zur Verfügung steht, achten Sie auf eine Verpa- ckung, die ausreichend Schutz vor Beschädigungen, Nässe, Hitze und Kälte bietet. Bestimmungsgemäße Verwendung Der DMS 240 IPS ist ein Audio- und Video-Netzwerk-System mit bis zu 24 IP-basierten Kanälen (davon 16 HD-Kanäle) für Streaming, Aufzeichnung und Playback mehrerer Vi- deokanäle.

  • Seite 12: Gewährleistung

    DMS 240 IPS Der DMS 240 IPS zeichnet sich besonders durch die folgenden Funktionen und Eigen- schaften aus: • Bis zu 24 IP-basierte Videokanäle (max. 16 HD-Videokanäle) • PentaplexPlus-Funktionalität: Simultane Echtzeitaufzeichnung,Fernzugriff, Livedarste- lung und Playback • Unterstützte Videoformate: MPEG-4, MJPEG, H.264 •...

  • Seite 13: Start Und Login

    Im Grundzustand ist ein Login ohne Passwort möglich. Die Rechte der Gruppe Admi- nistrator sind gültig. Beachten Sie, dass die Definition der Passwörter und der Netzwerkparameter für den Fernzugriff (z. B. Dallmeier PView 7) erforderlich ist. ¾ Linksklicken Sie den Hintergrund. Der Dialog Login Rekorder wird angezeigt.
  • Seite 14 DMS 240 IPS Abb. 4-2 Dialog Login ¾ Klicken Sie Später, um sich einzuloggen ohne ein Passwort zu ändern. Die grafische Bedien- und Konfigurationsoberfläche des Recorders wird angezeigt. Die Bilder von IP-.Kameras werden im Wiedergabe-/Livemodus nicht angezeigt. Abb. 4-3 : Elemente der Benutzeroberfläche...

  • Seite 15: Fern-Login

    (kann ohne Login mit der Software IP-Finder geändert werden) Passwort Seriennummer (z. B. DAX2-12345) Beachten Sie, dass die Definition der Passwörter und der Netzwerkparameter für den Fernzugriff (z. B. Dallmeier PView 7) erforderlich ist. 4.3.2 Login ¾ Beachten Sie die Dokumentation Installation und Inbetriebnahme NetConfig2.
  • Seite 16 DMS 240 IPS Abb. 4-5 Konfigurationsoberfläche www.dallmeier.com...

  • Seite 17: Grundlegende Einstellungen

    DMS 240 IPS Grundlegende Einstellungen Sprache Die grafische Benutzeroberfläche kann in verschiedenen Sprachen dargestellt werden. ¾ Öffnen Sie den Dialog Sprache über Setup > System > Sprache. Abb. 5-1 ¾ Wählen Sie eine Sprache aus. ¾ Bestätigen Sie mit OK.

  • Seite 18: Einstellen

    5.2.3 Funkuhr Der Recorder kann die Systemzeit von einer externen Funkuhr beziehen. Die USB-Funkuhr DFM-1-USB steht für alle Dallmeier Recorder zur Verfügung. ¾ Beachten Sie die gesonderte Dokumentation der Funkuhr. ¾ Stellen Sie sicher, dass die Funkuhr angeschlossen ist. ¾ Aktivieren Sie die relevante Schnittstelle in der Sektion Funkuhr.

  • Seite 19: Systemsicherheit

    Öffnung der entsprechenden Ports des Systems. Aus Gründen der Systemsicherheit sollte die Anzahl der offenen Ports soweit als möglich reduziert werden. Ports, die für Dallmeier Systeme keinesfalls benötigten werden, sind ab Werk geschlossen und können nicht geöffnet werden. Relevante Ports sind geöffnet, um volle Kompatibilität zu gewährleisten.

  • Seite 20: Optionen

    DMS 240 IPS Optionen Im Dialog Optionen werden grundlegende Funktionen des Recorders eingestellt. ¾ Öffnen Sie den Dialog Optionen über Setup > System > Optionen. Abb. 5-4 : Dialog Optionen 5.4.1 Alarmdauer Der Recorder kann so konfiguriert werden, dass er durch eine Kontakt IN Funktion in den Alarmzustand wechselt.

  • Seite 21: Tastaturmodus

    DMS 240 IPS 5.4.3 Tastaturmodus Wird für die Spursicherung und die Kameraumschaltung eine externe Tastatur (TA-24 MS) eingesetzt, muss im Feld Tastatur-Modus der Eintrag TAC-18 / TA-24 / TA-24 MS gewählt werden. Abb. 5-5 : Dialog Optionen / Tastaturmodus Beachten Sie, dass die serielle Schnittstelle zusätzlich konfiguriert werden muss.

  • Seite 22: Assistentenmodus

    DMS 240 IPS Deaktivierte Meldungen werden dennoch durch die entsprechenden LEDs an der Frontsei- te des Recorders angezeigt. 5.4.6 Assistentenmodus Der Assistentenmodus stellt einem Benutzer die für seine Benutzergruppe festgelegten Setup-Dialoge in einer festgelegten Reihenfolge zur Verfügung. Der Assistentenmodus wird im Wiedergabe-/Livemodus durch einen Klick auf den Button Setup eingeschaltet, wenn er für die entsprechende Benutzergruppe aktiviert ist.

  • Seite 23: Aufnahmeüberwachung

    DMS 240 IPS 5.4.7 Aufnahmeüberwachung Die Funktion Aufnahmeüberwachung kann zur Kontrolle der Aufzeichnung von Kameras/ Spuren verwendet werden. ¾ Öffnen Sie den Dialog Aufnahmeüberwachung über Setup > System > Optionen > Aufnahmeüberwachung. Abb. 5-8 Dialog Aufnahmeüberwachung Die Funktion Min. Speicherdauer ist für alle Aufnahmearten relevant.

  • Seite 24: Logging

    DMS 240 IPS 5.4.8 Logging Neben den Systemmeldungen erlaubt der Recorder auch die Protokollierung der Aktionen des Benutzers. Die Auswertung der Protokolle erfolgt ebenfalls im Dialog Systemmeldun- gen. ¾ Öffnen Sie den Dialog Konfiguration Logging über Setup > System > Optionen >...
  • Seite 25 DMS 240 IPS Abb. 5-10 ¾ Beachten Sie die nachfolgenden Erklärungen. ¾ Aktivieren Sie die Option Einfacher Export. ¾ Aktivieren Sie die Option Spurfilter für einfachen Export, falls erforderlich. ¾ Aktivieren Sie die Option Auswerfen nach Export, falls erforderlich. ¾ Bestätigen Sie mit OK.

  • Seite 26: Aufnahmeeinstellungen

    DMS 240 IPS Aufnahmeeinstellungen Im Dialog Aufnahmeeinstellungen wird der Spurmodus eingestellt und die komplette Konfiguration der Aufzeichnung vorgenommen. ¾ Öffnen Sie den Dialog Aufnahmeeinstellungen über Setup > Aufnahme > Kameras/ Spuren. Abb. 6-1 : Dialog Aufnahmeeinstellungen Jede Zeile des Dialogs repräsentiert eine Kamera.

  • Seite 27: Spurmodus

    DMS 240 IPS Spurmodus Der Recorder kann in drei unterschiedlichen Spurmodi betrieben werden. Diese unter- scheiden sich im Bezug auf das Speicherkonzept, haben aber folgende Gemeinsamkeiten. 6.1.1 Standard Im Spurmodus Standard wird jeder Kamera/Spur ein bestimmter Teil des gesamten Vi- deospeichers manuell zugewiesen (Spurgröße).

  • Seite 28: Aufnahmearten

    DMS 240 IPS Gesicherte Spuren Als gesicherte Spuren werden Sicherungsspuren bezeichnet, die vor Überschreiben ge- schützt wurden. Es können pro Kamera mehrere gesicherte Spuren vorliegen. Referenzspur In der Referenzspur werden lediglich einzelne Kamerabilder gespeichert. Diese können zum Abgleich der aktuellen Kameraeinstellungen und -positionen mit den ursprünglichen Gegebenheiten herangezogen werden.

  • Seite 29: Aufnahme

    DMS 240 IPS 6.1.2.1 Aufnahme Die Aufnahmen werden kontinuierlich in eine Speichereinheit der entsprechenden Spur geschrieben. Wenn die Speichereinheit gefüllt ist, wird die nächste freie Speichereinheit der Spur verwendet. Wenn keine freie Speichereinheit der Spur zur Verfügung steht, wird die älteste Speicher- einheit der Spur gelöscht und für die aktuelle Aufnahme verwendet.

  • Seite 30: Aufnahme

    DMS 240 IPS Abb. 6-4 : Spurmodus automatisch 6.1.3.1 Aufnahme Die Aufnahmen werden kontinuierlich in eine Speichereinheit der entsprechenden Spur gespeichert. Wenn die Speichereinheit voll ist, wird der Spur der nächsten freien Speiche- reinheit zugewiesen. Sie wird dann für die aktuelle Aufnahme verwendet.

  • Seite 31: Wechsel

    DMS 240 IPS IP-Kamera von Fremdhersteller • Permanent • Kontakt 6.1.4 Wechsel Der Spurmodus sollte vor der Aufnahmekonfiguration festgelegt werden. Prinzipiell kann er jederzeit gewechselt werden, wobei alle Aufnahmen gelöscht werden müssen. ACHTUNG Beim Wechsel des Spurmodus müssen alle Aufnahmen und verschiedene Einstellungen (z.

  • Seite 32: Verbindung

    Die folgenden Dialoge sind in den verschiedenen Spurmodi unterschiedlich aufgebaut. Die Vorgehensweise bei der Konfiguration ist immer die Gleiche. 6.2.1.1 Dallmeier IP-Kameras Nach entsprechender Auswahl und Bestätigung des Dialogs Setup IP-Kamera wird der Dialog zur Konfiguration einer Dallmeier IP-Kamera angezeigt. www.dallmeier.com...

  • Seite 33: Ip-Kamera Von Fremdhersteller

    DMS 240 IPS Abb. 6-8 : Dallmeier IP-Kamera ¾ Wählen Sie den Tab Login. ¾ Geben Sie die IP-Adresse ein. ¾ Geben Sie den Benutzernamen ein, falls erforderlich. ¾ Geben Sie das Passwort ein. ¾ Führen Sie einen Test der Einstellungen durch.

  • Seite 34: Grundlegende Konfiguration

    DMS 240 IPS ¾ Beachten Sie die nachfolgenden Erläuterungen. ¾ Geben Sie die HTTP Anfrage ein. ¾ Geben Sie den Benutzernamen ein, falls erforderlich. ¾ Geben Sie das Passwort ein. Vor der Speicherung müssen die Einstellungen durch die Übertragung eines Testbildes geprüft werden.

  • Seite 35: Kamera-Timer

    DMS 240 IPS Die Aufnahme jeder Kamera erfolgt in einer zugehörigen Spur. Kameraname und Spur- name sind deswegen identisch. Der Kamera- oder Spurname ist anfänglich die Nummer des entsprechenden Videoeingangs. IP-Kameras sind mit einem Zusatz im Kameranamen markiert. Vorschaubild Zur Verifikation einer Kamera kann das aktuelle Bild angezeigt werden.
  • Seite 36 DMS 240 IPS ¾ Wählen Sie die relevante Kamera im Feld Kameras aus. ¾ Stellen Sie aktive und inaktive Zeiten ein, wie im Folgenden beschrieben. ¾ Stellen Sie Ausnahmen ein, wie im Folgenden beschrieben. ¾ Verfahren Sie analog für alle relevanten Kameras.

  • Seite 37: Spur-Timer

    DMS 240 IPS Abb. 6-13 : Ausnahmen ¾ Legen Sie aktive und inaktive Zeitbereiche (D) für den relevanten Tag fest, wie oben beschrieben. Der relevante Tag wird in der Liste Ausnahmen angezeigt. ¾ Verfahren Sie analog für alle relevanten Tage.

  • Seite 38: Aufnahmeart

    DMS 240 IPS ¾ Wählen Sie alle S-Spuren (s) oder die relevante LP-Spur in der Sektion Spuren. ¾ Legen Sie aktive und inaktive Zeitbereiche fest, wie oben beschrieben. ¾ Falls erforderlich, legen Sie Ausnahmen fest, wie oben beschrieben. ¾ Bestätigen Sie abschließend mit OK.

  • Seite 39: Permanent

    DMS 240 IPS Beachten Sie, dass eine Aufnahmeart unterschiedliche Aufnahmeoptionen in Abhängigkeit von der verwendeten Kameraart anbieten kann. 6.4.1.1 Permanent In der Aufnahmeart Permanent wird jedes von der Kamera gesendete Bild aufgenommen. ¾ Stellen Sie sicher, dass die Option Expertenmodus aktiviert ist.
  • Seite 40 DMS 240 IPS Abb. 6-17 : Aufnahmeart Bewegung ¾ Aktivieren/konfigurieren Sie den Timer, falls erforderlich (siehe Abschnitt Grundlegen- de Konfiguration). ¾ Stellen Sie die Empfindlichkeit der Bewegungserkennung ein. ¾ Stellen Sie Zeit Vor-Ereignis und Zeit Nach-Ereignis ein. ¾ Stellen Sie den geschätzten Bewegungsanteil für die Speicherplatzberechnung ein.

  • Seite 41: Kontakt

    DMS 240 IPS 6.4.1.3 Kontakt Bei der Aufnahmeart Kontakt wird die Aufnahme durch die Kontakt IN Funktionen des Re- corders gestartet. Gegenteilige Kontaktfunktionen oder die Erfüllung einer Option stoppen die Aufnahme. Beachten Sie, dass ein Kontakteingang für die relevante Kamera konfiguriert sein muss (siehe Abschnitt Kontakt IN).

  • Seite 42: Modus Standard

    DMS 240 IPS Toggle Die Aufnahme wird mit dem Schalten des Kontaktes ausgelöst. Durch erneutes Schalten des gleichen Kontaktes wird sie wieder gestoppt. Markieren Wenn der Kontakt ausgelöst wird, wird eine Markierung (Index) in die Spur geschrieben. Diese Markierungen können während der Wiedergabe (Index Suche oder Erweiterte Su- che) gesucht werden.

  • Seite 43: Bewegung

    DMS 240 IPS ¾ Aktivieren/konfigurieren Sie den Timer, falls erforderlich (siehe Abschnitt Grundlegen- de Konfiguration). ¾ Stellen Sie eine Option (Event, sichern, markieren) ein, falls erforderlich. ¾ Bestätigen Sie mit OK. Optionen Beachten Sie, dass ein Kontakteingang für die relevante Kamera konfiguriert sein muss (siehe Abschnitt Kontakt IN).

  • Seite 44: Kontakt

    DMS 240 IPS ¾ Stellen Sie die Empfindlichkeit der Bewegungserkennung ein. ¾ Stellen Sie den geschätzten Bewegungsanteil für die Speicherplatzberechnung ein. ¾ Stellen Sie Zeit Vor-Ereignis und Zeit Nach-Ereignis ein. ¾ Aktivieren/konfigurieren Sie den Timer, falls erforderlich (siehe Abschnitt Grundlegen- de Konfiguration).
  • Seite 45 DMS 240 IPS Abb. 6-21 : Aufnahmeart Kontakt ¾ Stellen Sie Zeit Vor-Ereignis ein (siehe oben). ¾ Aktivieren/konfigurieren Sie den Timer, falls erforderlich (siehe Abschnitt Grundlegen- de Konfiguration). ¾ Stellen Sie die Option der Kontakt-Aufnahme ein. ¾ Stellen Sie die Dauer der Kontakt-Aufnahme ein, falls erforderlich.

  • Seite 46: Sensor

    DMS 240 IPS 6.4.2.4 Sensor Die Aufnahmeart Sensor ist nur bei Geräten relevant, die mit einer Sensorkarte ausgerüs- tet sind (z. B. DVS 600). Beachten Sie die gesonderten Dokumentationen. Videoqualität Die Optionen der Konfiguration der Videoqualität sind abhängig von der verwendeten Ka- meraart und dem Spurmodus.

  • Seite 47: Dallmeier Ip- Und Hd-Kameras

    ¾ Stellen Sie sicher, dass die Option Expertenmodus aktiviert ist. ¾ Wählen Sie den Tab Qualität. ¾ Beachten Sie nachfolgende Erläuterungen. Abb. 6-23 : Dallmeier IP- und HD-Kameras ¾ Stellen Sie die Auflösung ein. ¾ Stellen Sie die Frame-Rate ein.

  • Seite 48: Ip-Kameras Von Fremdhersteller

    DMS 240 IPS Bit-Rate Audio Die Bit-Rate Audio ist ein Maß für den Kompressionsgrad der Audiodaten. Sie beeinflusst somit direkt die Audioqualität der Aufnahmen. Je höher die Audiobitrate, desto besser die Audioqualität. Gegenüber geringerer Bitrate wird jedoch ein größerer Speicherplatz benötigt.

  • Seite 49: Modus Standard

    Beachten Sie, dass die Einstellungen auf den Tabs Alarm und Vor-Ereignis in dieser Ver- sion nicht unterstützt werden. ¾ Beachten Sie die Erläuterungen oben. Abb. 6-25 : Dallmeier IP- und HD-Kameras ¾ Stellen Sie die Auflösung ein. ¾ Stellen Sie die Frame-Rate ein.

  • Seite 50: Ip Kamera Von Fremdhersteller

    DMS 240 IPS 6.5.2.2 IP Kamera von Fremdhersteller ¾ Beachten Sie die Erläuterungen oben. Abb. 6-26 : IP-Kamera von Fremdhersteller ¾ Stellen Sie die Frame-Rate ein. ¾ Stellen Sie das Anfrageintervall ein, falls erforderlich. ¾ Bestätigen Sie mit OK. 6.5.3 Optionale Konfiguration 6.5.3.1...

  • Seite 51: Autokonfiguration

    6.5.3.3 B-Frames Im Dialog Aufnahmeeinstellungen steht die Optionen B-Fr. (B-Frames) für Dallmeier IP-Kameras zur Verfügung. Wenn die Kamera diese Funktion unterstützt (Dallmeier IP- Kameras V. 2.3.0 oder höher), kann sie zur Kodierung der Bilder mit oder ohne B-Frames eingestellt werden.

  • Seite 52: Aktivierung

    DMS 240 IPS Abb. 6-29 : B-Frames ¾ Deaktivieren Sie die Option B-Frames, falls erforderlich. ¾ Verfahren Sie analog für alle relevanten Kameras. ¾ Bestätigen Sie abschließend mit OK. B-Frames aktiv Die Kamera sendet den Video-Stream mir B-Frames. Codierung auf der Kamera und Decodierung auf dem Recorder erfordern mehr Zeit (min.

  • Seite 53: Videospeicher

    DMS 240 IPS Videospeicher Der Recorder kann in drei unterschiedlichen Spurmodi betrieben werden. Diese unter- scheiden sich grundsätzlich im Bezug auf das Speicherkonzept und auf die Konfiguration des Videospeichers. 6.7.1 Standard Im Spurmodus Standard wird jeder Kamera/Spur ein bestimmter Teil des gesamten Video- speichers manuell zugewiesen (Spurgröße).

  • Seite 54: Sicherungsspuren

    DMS 240 IPS 6.7.1.2 Sicherungsspuren Der Speicherplatz für die Sicherungsspuren wird gesondert im Dialog Sicherungsspuren definiert. ¾ Stellen Sie sicher, dass die Option Nur geänderte Spuren löschen deaktiviert ist. ¾ Stellen Sie sicher, dass noch Speicherplatz verfügbar ist (Auslastung Videospeicher).

  • Seite 55: Fixe Aufnahmedauer

    DMS 240 IPS 6.7.1.3 Fixe Aufnahmedauer Die Option Fixe Aufnahmedauer ist für die Aufnahme in allen LP-Spuren und allen S- Spuren relevant. Eine Spur/Aufnahme kann so definiert werden, dass sie normalerweise einen bestimmten Zeitbereich abdeckt. Verschiedene Ereignisse können eine Situation verursachen, in der mehr Speicherplatz pro Bild erforderlich wird, z.

  • Seite 56: Automatisch

    Buttons im Dialog Aufnahmeeinstellungen deaktiviert. 6.8.1 Audio Die Aktivierung der Audio-Aufzeichnung wird für Dallmeier IP-Kameras während der Konfi- guration der Aufnahmeart vorgenommen. Abb. 6-36 : Aktivierung Audio ¾ Aktivieren Sie die Funktion Audio mit der entsprechenden Checkbox.

  • Seite 57: Sedor

    DMS 240 IPS 6.8.3 SEDOR Die Funktion SEDOR ® analysiert die Bilder einer Kamra und erzeugt Referenzdaten. Alle nachfolgenden Bilder werden ebenfalls analysiert und von einem SEDOR ® -Modul mit den Referenzdaten verglichen. Wenn sich bestimmte Vergleichskriterien unterscheiden, wird ein Ereignis angenommen. Jedes Ereignis kann eine oder mehrere Aktionen auslösen.

  • Seite 58: Sedor ® Sabotage

    DMS 240 IPS 6.8.3.1 SEDOR Sabotage ® Das Modul SEDOR Sabotage erkennt die Manipulation einer Kamera durch z. B. Defo- ® kussieren, Verdrehen oder Abdecken. Ein Sabotageereignis kann eine Systemmeldung, die Sendung einer Meldung an einen Alarm-Host oder die Schaltung eines Relais auslösen.

  • Seite 59: Sedor ® Smartfinder Advance

    ® hinzugefügt oder entfernt wurden. Ein erkanntes Objektereignis wird mit den entsprechen- den Koordinaten in einer Datenbank gespeichert. Die Auswertung der Objektereignisse kann für beliebige Bildbereiche mit der externen Dallmeier-Software PView vorgenommen werden. Beachten Sie, dass • die Funktion nur für Kameras mit der Aufnahmeart Permanent zur Verfügung steht.

  • Seite 60: Smartfinder

    Bilder. Ein erkanntes Bewegungsereignis wird mit den entsprechenden Koor- dinaten in einer Datenbank gespeichert. Die Auswertung der Bewegungsereignisse kann für beliebige Bildbereiche mit der externen Dallmeier-Software PView oder mit der Be- dienoberfläche des Recorders vorgenommen werden. Beachten Sie, dass •...

  • Seite 61: Kamerasteuerung

    Dokumentation) gesteuert und konfiguriert werden. Abhängig von der Kamera können dabei verschiedene Verbindungsarten genutzt werden: • Verbindung über die serielle Schnittstelle und ein DNI (Dallmeier Network Interface). • Direkte Verbindung über die serielle RS485-Schnittstelle. • Verbindung über das Videokabel mit UTC.
  • Seite 62 DMS 240 IPS ¾ Rechtsklicken Sie auf den relevanten Steuer-Button. Der (Sub-) Dialog Aufnahmeeinstellungen wird angezeigt. Die verfügbaren Verbindungs- arten hängen von der Einstellung der seriellen Schnittstelle ab. Abb. 6-43 : Einstellung Verbindung ¾ Wählen Sie die relevante Verbindung zur Kamera.

  • Seite 63: Anzeigeeinstellung

    DMS 240 IPS Anzeigeeinstellung Neben dem Kameranamen kann für jede Kamera und den Recorder ein Beschreibungstext gespeichert werden. Während der Widergabe können diese Texte als zusätzliche Informa- tion angezeigt werden. ¾ Öffnen Sie den Dialog Kamerabeschreibung über Setup > Aufnahme > Kamerabe- schreibungen.

  • Seite 64: Netzwerkeinstellungen

    DMS 240 IPS Netzwerkeinstellungen Ethernet Die Netzwerkeinstellungen des Geräts können manuell konfiguriert oder von einem DHCP- Server (Dynamic Host Configuration Protocol Server) automatisch zugewiesen werden. Im Standard-Zustand werden die foltenden Einstellungen verwendet: DHCP verwenden inaktiv IP-Finder Konfiguration zulassen aktiv FQDN SSL-Zertifikat...

  • Seite 65: Manuelle Konfiguration

    DMS 240 IPS IP-Finder Konfiguration Wenn diese Option aktiviert ist, kann die IP-Adresse über das Netzwerk mit der Dallmeier Software IP-Finder eingestellt werden. Aus Sicherheitsgründen sollte diese Option deakti- viert werden, wenn die Fernkonfiguration nicht erforderlich ist. Datenrate Die Datenrate (Netzwerkgeschwindigkeit) kann bei manueller und bei DHCP Konfiguration eingestellt werden.

  • Seite 66: Alarm-Hosts

    DMS 240 IPS Alarm-Hosts Ein Alarm-Host ist ein Empfänger von Meldungen und Alarmen, die von einem Recorder gesendet werden können. Die individuelle Konfiguration (Verbindungstyp, Meldungsart oder Aktivierungszeitraum) von bis zu 8 Empfängern erfolgt im Dialog Alarm-Hosts. ¾ Öffnen Sie den Dialog Alarm-Hosts über Setup > Netzwerk > Alarm-Hosts.

  • Seite 67: Smtp

    DMS 240 IPS ¾ Öffnen Sie den Dialog Ethernet/Tokenring mit Verbindung…. Abb. 9-2 Ethernet ¾ Beachten Sie nachfolgende Erläuterungen. ¾ Geben Sie die IP-Adresse des Alarm-Hosts ein. ¾ Stellen Sie die Dauer eines Verbindungsversuchs als Timeout ein. Timeout Wenn Timeout abgelaufen ist, wird der Verbindungsversuch abgebrochen. Er wird in ei- nem Intervall erneut gestartet (siehe unten).

  • Seite 68: Intervall

    DMS 240 IPS Abhängig vom verwendeten SMTP-Server und seiner Konfiguration kann ein bestimmter Absender oder eine Authentifizierung erforderlich sein. ¾ Beachten Sie die nachfolgenden Erläuterungen. ¾ Geben Sie die IP-Adresse des SMTP–Server ein. ¾ Geben Sie die E-Mail-Adresse des Empfängers ein.

  • Seite 69: Alternative

    DMS 240 IPS 9.2.4 Alternative Für jeden Alarm-Host kann eine Alternative definiert werden. Der alternative Alarm-Host wird als Empfänger einer Meldung übernommen, wenn der ursprüngliche Alarm-Host dau- erhaft nicht erreichbar ist (siehe oben). Abb. 9-5 Alternative ¾ Wählen Sie einen Alarm-Host.

  • Seite 70: Meldungen

    DMS 240 IPS Meldungen Die relevanten Meldungen können für jeden Alarm-Host gesondert festgelegt werden. Beachten Sie, dass die einzelnenMeldungen in Kategorien zusammengefasst sind. ¾ Wählen Sie einen Alarm-Host. ¾ Öffnen Sie den Dialog Meldungen mit Meldungen…. Abb. 9-7 ¾ Beachten Sie die nachfolgenden Erläuterungen.
  • Seite 71 DMS 240 IPS Feldkontakt Diese Meldung wird gesendet, wenn der Recorder die Aufzeichnung einer Kamera auf- grund einer Kontakt IN Funktion (Start Aufnahme (Aufnahmeart Kontakt)) startet. GOP-Größe zu hoch Diese Meldung ist für den Spurmodus Standard mit aktivierter Funktion Fixe Aufnahme- dauer relevant.
  • Seite 72 DMS 240 IPS • Der HDD-Lüfter dreht sich wieder. • Die Gehäuseschraube wurde gelöst. • Die Gehäuseschraube wurde eingeschraubt. • Der Gehäusedeckel wurde geöffnet. • Der Gehäusedeckel wurde geschlossen. • Netzteil 1 ist ausgefallen. • Netzteil 1 ist wieder in Betrieb.
  • Seite 73 DMS 240 IPS Minimale Speicherdauer unterschritten Diese Meldung wird gesendet, wenn die Funktion Min. Speicherdauer einen Fehler er- kennt. Eine Spur/Aufnahme kann so definiert werden, dass sie normalerweise einen bestimmten Zeitbereich abdeckt. Verschiedene Ereignisse können eine Situation verursachen in der mehr Bilder aufgenommen werden müssen oder mehr Speicherplatz erforderlich wird.

  • Seite 74: Timer

    DMS 240 IPS System Die Meldung wird gesendet, wenn bestimmte Fehler am Gesamtsystem auftreten oder wenn Zustandsmeldungen einer Systemkomponente am Recorder eintreffen: • Kameraausfall • Schreib- bzw. Lesefehler einer HDD • Unbestimmtes Softwareproblem, Recorder reagiert nicht oder nur sehr langsam •...

  • Seite 75: Aktivierung

    DMS 240 IPS 9.4.1 Aktivierung Nach Abschluss der Konfiguration muss der Alarm-Host aktiviert werden. ¾ Wählen Sie einen Alarm-Host. ¾ Aktivieren Sie die entsprechende Checkbox in der Spalte aktiv. Abb. 9-9 ¾ Bestätigen Sie abschließend mit OK. 9.4.2 EBÜS EBÜS (Einheitliches Bildübertragungssystem) ist ein standardisiertes Übertragungssystem für Meldungen und Bilder zwischen einem Recorder und einem Alarm-Host.

  • Seite 76: Parametersicherung

    DMS 240 IPS Abb. 9-11 ¾ Geben Sie die IP-Adresse des EBÜS-Servers ein. ¾ Geben Sie die Benutzerkennung ein. ¾ Geben Sie das Passwort ein. ¾ Geben Sie das Zielverzeichnis ein, falls erforderlich. ¾ Überprüfen Sie die Einstellungen durch Senden einer Testnachricht.

  • Seite 77: Import

    DMS 240 IPS Abb. 9-12 Export Netzwerkparameter ¾ Wählen Sie das relevante Medium als Ziel. ¾ Bestätigen Sie mit OK. 9.5.2 Import Die auf einem PC archivierten oder geänderten Netzwerkparameter können mit Import wieder übernommen werden. ¾ Öffnen Sie den Dialog Import Netzwerkparameter über Setup > Netzwerk > Import/ Export >...

  • Seite 78: 10 Serielle Schnittstelle

    DMS 240 IPS 10 Serielle Schnittstelle Die serielle Schnittstelle erlaubt den Anschluss und die Kommunikation mit externen Ge- räten. 10.1 Einstellung ¾ Öffnen Sie den Dialog Serielle Schnittstellen über Setup > Schnittstellen > Serielle. Abb. 10-1 : Dialog Serielle Schnittstellen ¾...
  • Seite 79 über LAN an PView 7 gesendet. DNI (externes System) Diese Einstellung erlaubt den Anschluss eines externen Systems z. B. Geldautomat (GAA), Zutrittskontrollanlage (ZuKo) oder einer Huth-Kasse über ein Dallmeier Network Interface (DNI-1). Diese Funktion ermöglicht die Kommunikation mit einer unabhängigen Stromversorgungs- einheit (USV).

  • Seite 80: 11 Kontakt In

    DMS 240 IPS 11 Kontakt IN Die Kontakteingänge erlauben die Steuerung es Recorders mit externen Geräten. ¾ Öffnen Sie den Dialog Kontakt IN über Setup > Schnittstellen > Kontakt IN. 11.1 Globale und kamerabezogene Kontakte Zunächst werden nur die frei konfigurierbaren, globalen Kontakte angezeigt.

  • Seite 81: Einstellung

    DMS 240 IPS Abb. 11-2 : Zeige Kamerakontakte Die Funktion eines Kamerakontakts (Öffner oder Schließer) kann unter Setup > Schnitt- stellen > Kamerakontakte eingestellt werden. 11.3 Einstellung Jedem Kontakteingang können für die Funktion Schließer und die Funktion Öffner vier Funktionen zugeordnet werden. Diese werden beim Schalten bzw. Lösen des Kontaktes der Reihe nach ausgeführt.

  • Seite 82: Funktionen

    DMS 240 IPS 11.4 Funktionen Die verfügbaren Funktionen sind von verschiedenen Soft- und Hardwareoptionen abhän- gig. Der Funktionsumfang ist von der bestellten Variante abhängig, nicht vom Inhalt der Dokumentation. Keine Keine Funktion ausgewählt. Recorder herunterfahren Der Recorder wird, ohne Beachtung weiterer Bedingungen, heruntergefahren.
  • Seite 83 DMS 240 IPS Stopp Aufnahme (Aufnahmeart Kontakt) Diese Funktion stoppt jede noch laufende Aufzeichnung (Timer kann abgelaufen sein) die durch Start Aufnahme (Aufnahmeart Kontakt) ausgelöst wurde. Welche Kamera relevant ist, wird im Dialog Kontakt-Parameter festgelegt. Pause aller Alarm-Hosts beenden Mit dieser Kontaktfunktion werden alle konfigurierten Alarm-Hosts aktiviert.
  • Seite 84 DMS 240 IPS Fernzugriff (LAN, ISDN, Modem) unterbinden Diese Kontaktfunktion unterbricht alle bestehenden Verbindungen von Applikationen bzw. Benutzern, die nicht über das Recht Netzwerkzugriff bei Kontakt verfügen. Neue Verbin- dungsanfragen werden abgelehnt. Benutzer, die als Administrator definiert wurden, sind nicht betroffen. Diese Benutzergruppe verfügt immer über alle Rechte.

  • Seite 85: Konfiguration Kamerabezogene Kontakte

    DMS 240 IPS 11.5 Konfiguration kamerabezogene Kontakte Die kamerabezogenen Kontakteingänge können als Öffner oder Schließer frei konfigu- riert werden. ¾ Öffnen Sie den Dialog Kamerakontakte über Setup > Schnittstellen > Kamerakontakte. Abb. 11-4 : Konfiguration Kamerakontakte ¾ Nehmen Sie die erforderlichen Einstellungen vor.

  • Seite 86: 12 Relais Out

    DMS 240 IPS 12 Relais OUT Die Relais erlauben die ereignisbasierte Steuerung externer Geräte. 12.1 Einstellung ¾ Öffnen Sie den Dialog Relais über Setup > Schnittstellen > Relais OUT. Abb. 12-1 : Dialog Relais ¾ Stellen Sie das auslösende Ereignis als Funktion ein.
  • Seite 87 Spuren als Ringspeicher definiert sind und damit nicht „vollgeschrieben“ werden können. Die Definition einer Spur als Festspeicher und der entsprechenden Prozentmarke erfolgt durch Änderung interner Parameter. Wenden Sie sich gegebenenfalls an den Dallmeier Support. Diese Funktion schaltet das Relais dann, wenn mehr als X% des reservierten Speicher- platzes einer Spur (Festspeicher) belegt ist.
  • Seite 88 DMS 240 IPS Die Zeit, für die das Relais gehalten wird kann auch durch Angabe des Timer festgelegt werden. Lesen / Schreiben auf HDD Mit dieser Relaisfunktion kann der Festplattenzugriff abgebildet werden. Unmittelbar vor dem Festplattenzugriff (Lesen / Schreiben) wird das Relais geschaltet und gehalten.
  • Seite 89 DMS 240 IPS Das Relais wird so lange gehalten, bis die Systemüberwachung den „normal“ Zustand feststellt. Die Zeit, für die das Relais gehalten wird, kann auch durch Angabe des Timer festgelegt werden. Housekeeping Fehler-Ereignis Das Relais wird dann geschaltet, wenn die Systemüberwachung (Housekeeping) ein Er- eignis der Kategorie Fehler feststellt.
  • Seite 90 DMS 240 IPS Housekeeping Ereignis Mit dieser Funktion wird das Relais dann geschaltet, wenn die Systemüberwachung (Housekeeping) ein Ereignis einer beliebigen Kategorie (Sabotage, Info oder Fehler) fest- stellt. Das Relais wird so lange gehalten, bis die Systemüberwachung den „normal“ Zustand feststellt.

  • Seite 91: 13 Optionale Peripherie

    DMS 240 IPS 13 Optionale Peripherie 13.1 Drucker Der Recorder erlaubt die Konfiguration von bis zu 4 Druckern. Der Anschluss kann über die LPT-Schnittstelle oder einen USB-Port erfolgen. Auch der Einsatz eines Netzwerkdruckers ist möglich. 13.1.1 Drucker anlegen ¾ Zur Konfiguration des Druckers rufen Sie den Dialog Drucker über Setup > Schnittstel- len >...
  • Seite 92 DMS 240 IPS Die angezeigten Druckerhersteller werden vom Recorder grundsätzlich unterstützt. Um aufgezeichnete Bilder optimal zu drucken, muss das Druckermodell folgende Bedingungen erfüllen: • Kein reiner GDI Drucker • Druckformat DIN A4 (210 x 297 mm) • Postscrip Drucker bevorzugt Bei einer Auswertung über PC/PView 7 ist der Ausdruck mit beliebigen Druckern möglich.

  • Seite 93: Drucker Einstellen

    DMS 240 IPS 13.1.2 Drucker einstellen ¾ Zur Änderung der Einstellung des markierten Druckers klicken Sie im Dialog Drucker auf Eigenschaften..Der Dialog Eigenschaften des Druckers wird angezeigt. Abb. 13-4 : Dialog Eigenschaften des Druckers ¾ Legen Sie zunächst den Anschluss-Typ fest.

  • Seite 94: Wetter-Server

    DMS 240 IPS 13.4 Wetter-Server Der Recorder kann Klimadaten eines Sensors bzw. des Wetter Servers MessPC Ethernet Box über eine Netzwerkverbindung empfangen. ¾ Zur Konfiguration der Verbindung und Abfrage der Daten öffnen Sie den Dialog Konfi- guration Wetter Sensor über Setup > Schnittstellen > Wetter Server.

  • Seite 95: Kartenleser

    ¾ Stellen Sie das USV Modell mit dem verwendeten Kabel ein, falls erforderlich. 13.7 Kartenleser Die Funktionalität zum Anschluss eines Kartenlesers ist in der aktuellen Version der Recordersoftware nicht integriert. 13.8 Am Recorder kann ein Dallmeier VSC-1 (Video System Controller) Steuerpult für Dome/ PTZ-Kameras angeschlossen werden. www.dallmeier.com...

  • Seite 96: Serielle Ptz-Kamera

    Benutzerverwaltung gesondert aktiviert werden. 13.9 Serielle PTZ-Kamera Geeignete Dallmeier Dome-Kameras (DCCP Protokoll) können über eine serielle RS485 Schnittstelle angeschlossen und gesteuert werden. ¾ Schließen Sie die PTZ-Kamera an, wie beschrieben. ¾ Nehmen Sie das System in Betrieb, wie beschrieben.

  • Seite 97: Utc-Kamerakonfiguration

    DMS 240 IPS Die Zuweisung der Steuerung zu den relevanten Kameras erfolgt im Dialog Aufnahme- einstellungen. ¾ Öffnen Sie den Dialog Aufnahmeeinstellungen über über Setup > Aufnahme > Ka- meras / Spuren. ¾ Linksklicken Sie auf den relevanten Button in der Spalte Steuerung.

  • Seite 98: 14 Optionale Funktionen

    DMS 240 IPS 14 Optionale Funktionen 14.1 Signaldurchschleifung Diese Funktion ist in der aktuellen Version der Recordersoftware nicht integriert. 14.2 PRemote Diese Funktion ist in der aktuellen Version der Recordersoftware nicht integriert. www.dallmeier.com...

  • Seite 99: 15 Benutzerverwaltung

    DMS 240 IPS 15 Benutzerverwaltung Standardmäßig ist das Login als Gruppe aktiviert. Bei dieser Variante werden die Rechte für eine Gruppe festgelegt und das Login erfolgt mit dem Gruppennamen bzw. Gruppen- passwort. Zur Konfiguration ist das Login als Gruppe ohne Passwort möglich. Dabei sind die Rechte der Benutzergruppe Administrator gültig.

  • Seite 100: Zugriffsrechte Vergeben

    DMS 240 IPS 15.1.1 Zugriffsrechte vergeben Beachten Sie, dass... • die Gruppe Administrator alle Rechte hat. • die Rechte der Gruppe Administrator nicht eingeschränkt werden können. Abb. 15-2 ¾ Wählen Sie eine Gruppe. Die Berechtigungen dieser Gruppe werden rechts als Strukturbaum angezeigt. Sie können nun durch Klick auf die entsprechende Checkbox aktiviert bzw.

  • Seite 101: Passwörter Festlegen Bzw. Ändern

    DMS 240 IPS 15.1.3 Passwörter festlegen bzw. ändern Abb. 15-4 ¾ Wählen Sie eine Gruppe. ¾ Klicken Sie auf Gruppe bearbeiten. ¾ Geben Sie ein Neues Passwort ein. ¾ Wiederholen Sie die Eingabe des Passwortes zur Bestätigung. ¾ Klicken Sie auf OK.

  • Seite 102: Zugriffsbeschränkung

    DMS 240 IPS ¾ Eingabe Bestätigung 2. Passwort. ¾ Klicken Sie auf OK. Möchten Sie das Vier-Augen Login wieder deaktivieren: ¾ Klicken Sie auf markierte Checkbox Vier-Augen Login. ¾ Eingabe und Bestätigung des 1. Passwortes. ¾ Bestätigen Sie mit OK.

  • Seite 103: Benutzer Anlegen

    DMS 240 IPS 15.2.1 Benutzer anlegen Unter der Gruppe Administrator müssen aus technischen Gründen mindestens 2 Benut- zer angelegt sein. Abb. 15-7 ¾ Wählen Sie durch Mausklick die Gruppe aus, der ein neuer Benutzer zugeordnet wer- den soll. ¾ Klicken Sie auf Benutzer hinzufügen.

  • Seite 104: Benutzerpasswort Ändern

    DMS 240 IPS 15.2.3 Benutzerpasswort ändern Abb. 15-9 ¾ Wählen Sie den gewünschten Benutzer aus. ¾ Klicken Sie auf Benutzer bearbeiten. Im Dialog Benutzer bearbeiten können Sie dem aktuellen Benutzer ein neues Passwort zuweisen. Eine Änderung des Benutzer Logins ist nicht möglich.

  • Seite 105: Benutzeroptionen

    DMS 240 IPS 15.2.5 Benutzeroptionen Mittels dieses Dialogs können Sie die Bedingungen für einen Zugang zu Ihrem Recorder strenger gestalten. ¾ Klicken Sie auf Benutzerverwaltung Die Einstellungen im Dialog Optionen sind für alle Gruppen und Ihre Benutzer gültig. Abb. 15-11 ¾...
  • Seite 106 DMS 240 IPS 1 Benutzer Login einstellen: ¾ Markieren Sie den Radiobutton 1 Benutzer. ¾ Bestätigen Sie mit OK. Jeder Benutzer kann sich nun einzeln mit seinem Benutzer Login und dem zugehörigen Passwort am Recorder anmelden. 2 Benutzer Login einstellen: ¾...

  • Seite 107: 16 Service

    DMS 240 IPS 16 Service Der Menüpunkt Service bietet die Möglichkeit zum Update der Recordersoftware und zur Freischaltung von Eigenschaften und Funktionen des Recorders. 16.1 Freischaltung Bestimmte Eigenschaften und Funktionen (Freischaltungen) des Recorders sind optional. Sie stehen nur dann zur Verfügung, wenn sie beim Erwerb des Systems ausdrücklich ge- ordert wurden.

  • Seite 108: Update

    DMS 240 IPS 16.2 Update ACHTUNG Trennen Sie alle Stecker von Kontakt IN von Ihrem Aufzeichnungssystem, bevor Sie mit dem Update-Vorgang starten. Legen Sie die Stecker erst wieder an, nachdem der Update-Vorgang kom- plett abgeschlossen ist! ¾ Öffnen Sie den Dialog Software-Update über Setup > System > Service > Software- Update.

  • Seite 109: 17 Systemparameter

    DMS 240 IPS 17 Systemparameter 17.1 Standard-Parameter Die ursprüngliche Konfiguration des Gerätes kann durch eine Rückstellung auf die Stan- dard-Systemparameter wiederhergestellt werden. ACHTUNG Wenn der Recorder auf die Standard-Systemparameter zurückgesetzt wird, gehen alle Aufnahmen und Aufnahmeeinstellungen verloren. ¾ Öffnen Sie den Dialog Systemparameter über Setup > System > Systemparameter >...

  • Seite 110: Parameterimport

    DMS 240 IPS ¾ Wählen Sie das Speichermedium als Ziel. ¾ Bestätigen Sie mit OK. Neben den Systemparametern werden verschiedene Log- und Protokolldateien auf dem USB-Stick gespeichert. 17.3 Parameterimport Gesicherte oder modifizierte Systemparameter können importiert werden, um die Konfigu- ration des Gerätes wiederherzustellen.

  • Seite 111: 18 Infodialog

    DMS 240 IPS 18 Infodialog Im Informationsdialog werden umfangreiche Angaben zu Recorder, Software, Komponen- ten und Gerätestatus angezeigt. ¾ Öffnen Sie den Dialog Info über Setup > System > Info. Recorder Auf dem Tab Rekorder werden Modell, Anzahl der freigeschalteten Kameras und Serien- nummern angezeigt.
  • Seite 112 DMS 240 IPS Der Dialog Freischaltungen ist ein reiner Informationsdialog über die Ausstattung des Systems und bietet keine Möglichkeit, Freischaltungen vorzunehmen. Funktionen, die nicht mit einem Häkchen versehen sind, sind in Ihrem System nicht integ- riert bzw. nicht freige schaltet.
  • Seite 113 DMS 240 IPS CPU Informationen Auf dem Tab CPU Informationen finden Sie detaillierte Angaben zur verwendeten CPU. Abb. 18-5 : Tab CPU Informationen Aufnahme Auf dem Tab Aufnahme werden Informationen über die Aufnahmedauer sowie der Auslas- tung jeder Spur angezeigt.
  • Seite 114 DMS 240 IPS Housekeeping Der Tab Housekeeping gibt einen Überblick über die gemessenen Temperaturen und Drehzahlen der Lüfter. Zudem wird der Status des Deckelkontakts, Sabotagekontakts und der Bewegungserkennung angezeigt. Abb. 18-7 : Tab Housekeeping Mit einem Klick auf Aktualisieren werden die Daten erneut abgefragt.
  • Seite 115 DMS 240 IPS HDD Status Der Tab HDD Status gibt einen Überblick über die am Recorder angeschlossenen HDDs. Defekte HDDs werden rot dargestellt. Abb. 18-9 : Tab HDD Status USB Komponenten Dieser Tab zeigt alle USB-Geräte an, die am USB-Bus des Recorders angeschlossen sind.
  • Seite 116 DMS 240 IPS Encoder Boards Auf diesem Tab werden Informationen zu den im Recorder verbauten Encoderkarten an- gezeigt. Abb. 18-11 : Tab Encoder Boards www.dallmeier.com...

  • Seite 117: 19 Technische Daten

    DMS 240 IPS 19 Technische Daten Zum Zeitpunkt der Erstellung dieses Dokuments lagen die folgenden technischen Daten vor. Beachten Sie mögliche Aktualisierung auf www.dallmeier.com Technische Spezifikationen Max. Videokanäle 24 x IP-basierte Videokanäle Unterstützte Kameras IP-Kameras von Dallmeier und von Fremdanbietern, inkl.
  • Seite 118 DMS 240 IPS Kontakt IN 30 x, je 4 Funktionen Relais OUT 5 x ,als Öffner oder Schließer Seriell 2 x RS232, 1 x RS485 (optional) Parallel 1 x IEEE 1284 3 x USB 2.0 PS/2 Maus, Tastatur Weitere Spezifikationen Wechselbare Festplatten Bis zu 2 x 3,5“...

  • Seite 119: Konformitätserklärung

    Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaa- ten über die elektromagnetische Verträglichkeit 89/336/EWG und der Niederspannungsricht- linie 73/23/EWG festgelegt sind. Diese Erklärung wird abgegeben durch: Dallmeier electronic GmbH & Co.KG Cranachweg 1 D 93051 Regensburg Die jeweiligen Prüfungen wurden bei akkreditierten Prüflabors durchgeführt.
