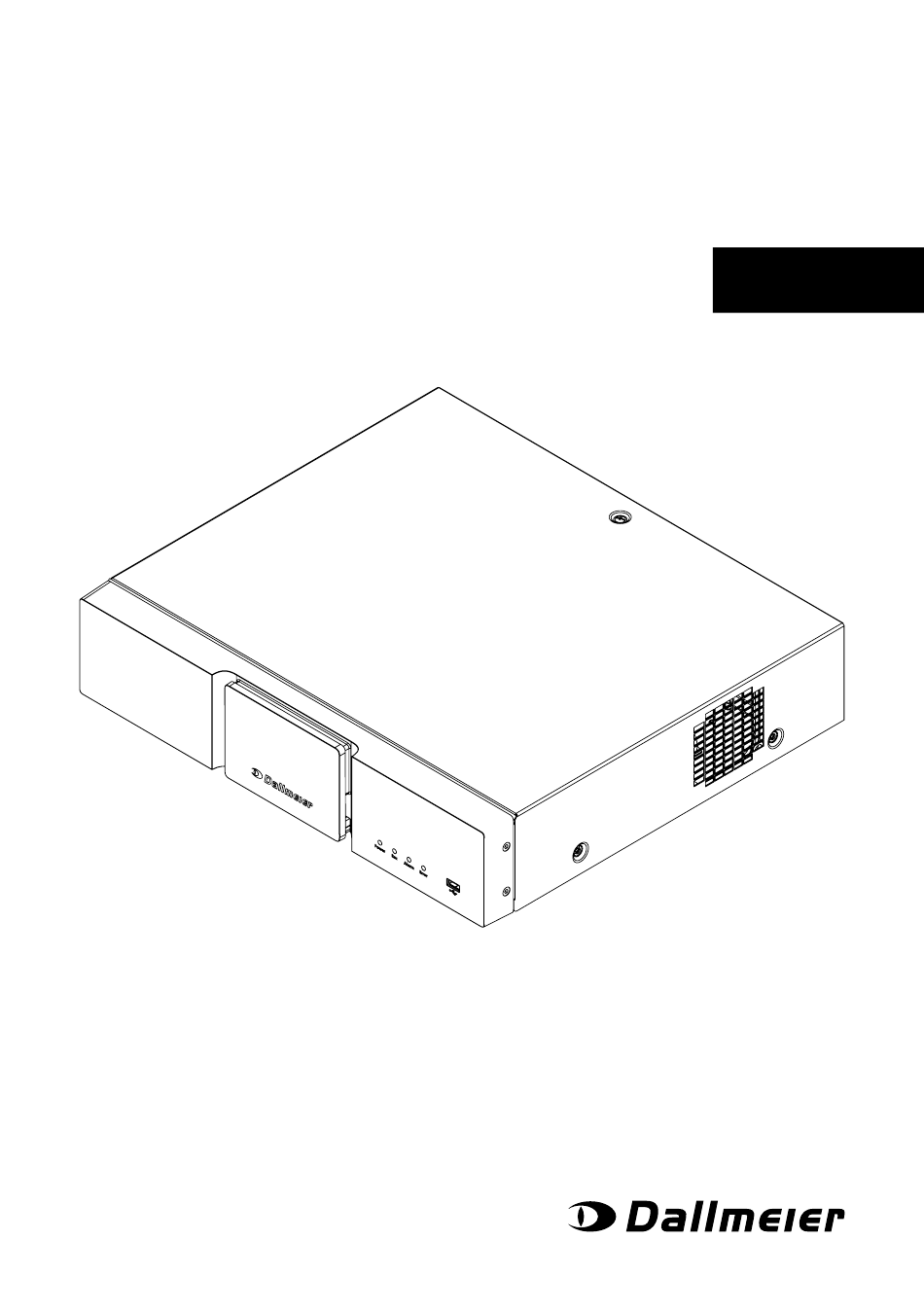

- Seite 1 DMS 2400 (MK3) Service DE REV 1.0.0 | 2022-02-22...
- Seite 2 Mit ® gekennzeichnete Marken sind eingetragene Marken von Dallmeier. Die Nennung von Marken Dritter dient lediglich Informationszwecken. Dallmeier respektiert das geistige Eigentum Dritter und ist stets um die Vollständigkeit bei der Kennzeichnung von Marken Dritter und Nennung des jeweiligen Rechteinhabers bemüht.
-
Seite 3: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung Zulassungen/Zertifizierungen Mainboard-Batterie 6 Login Lokaler Login Fern-Login 7 Lizenzen 8 Updates 9 Systemparameter 10 HDD Identifizieren Austausch 11 Reinigung 12 Filtermatte 13 Anforderungen Umgebungsbedingungen Autonomer Betrieb SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... -
Seite 4: Gültigkeit
Bewahren Sie alle Dokumente in einem gut lesbaren Zustand und an einem geeigneten Ort auf, um ein späteres Nachschlagen zu ermöglichen. Beachten Sie mögliche Aktualisierungen der Produktdokumentationen auf www.dallmeier.com. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... -
Seite 5: Dieses Dokument
Zielgruppe des Dokuments sind Bediener ohne Fachkenntnisse. Inbetriebnahme Das Dokument „Inbetriebnahme“ enthält detaillierte Beschreibungen zu Installation, Anschluss und Inbetriebnahme des Geräts sowie Sicherheits- hinweise und allgemeine Hinweise. Zielgruppe dieses Dokuments sind geschulte Systemintegratoren. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... -
Seite 6: Darstellungskonventionen
Fette Ausdrücke weisen in der Regel auf ein Bedienelement am Gerät (Schalter, Beschriftungen) oder dessen Benutzeroberfläche (Buttons, Menüeinträge) hin. Kursiv formatierte Absätze bieten Informationen zu Grundlagen, Beson- derheiten und effizienter Vorgehensweise sowie allgemeine Empfehlun- gen. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... -
Seite 7: Sicherheitshinweise
Nehmen Sie keine Veränderungen an Hard- oder Software vor, die nicht von Dallmeier geprüft und freigegeben wurden. Nicht geeignete Veränderungen können zu Funktionsstörungen, Beschädi- gungen, Datenverlust und zum Verlust der Gewährleistung führen. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... - Seite 8 Um Beschädigungen am Gerät durch elektrische Überspannung während eines Gewitters zu vermeiden, sind zwingend alle nach aktuell gültigen DIN- , VDE und ISO-Normen vorgeschriebenen Schutzmaßnahmen auszuführen, die für einen normgerechten Blitzschutz-Potentialausgleich sorgen. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
- Seite 9 Entsorgen Sie elektrische und elektronische Geräte nicht im Hausmüll. Trennen Sie das Gerät von der Stromversorgung. Entfernen Sie alle angeschlossenen Geräte. Geben Sie das Gerät an Ihren zuständigen Vertriebspartner zurück. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
-
Seite 10: Allgemeine Hinweise
Video-Streams bei einer Bildrate von 30 fps. Dadurch ist diese Appliance optimal geeignet für Videosicherheitsanlagen in Geschäf- ten, Tankstellen oder Privathäusern, die bei geringem Platzbedarf höchste Aufzeichnungsqualität erfordern. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... -
Seite 11: Zulassungen/Zertifizierungen
Verletzungsgefahr durch Explosionsgefahr! ➡ Ersetzten Sie die Batterie auf dem Mainboard immer durch eine Batte- rie des gleichen Typs. ➡ Entsorgen Sie gebrauchte Batterien gemäß den vorliegenden Richtlini- SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... -
Seite 12: Login
➡ Ziehen Sie den Mauszeiger an den unteren Bildschirmrand. Die Taskleiste mit dem Button Login wird angezeigt. Klicken Sie den Button Login. ➡ Klicken Sie Später, um sich anzumelden ohne ein Passwort zu ändern. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... -
Seite 13: Fern-Login
Manager. ➡ Wählen Sie das Gerät aus der Scanner-Liste. ➡ Starten Sie die Funktion NetConfig3 über das Kontextmenü. Die Verbindung wird hergestellt und die Geräteinformationen werden ange- zeigt. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... - Seite 14 ➡ Bestätigen Sie mit Login. Wenn die Check-Box Slow Network aktiviert ist, wird die Konfigurati- onsoberfläche vor der Übertragung für schmalbandige Verbindungen komprimiert. ➡ Beachten Sie das entsprechende Dokument „Konfiguration“. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
-
Seite 15: Lizenzen
Nach der Aktivierung von Eigenschaften und Funktionen wird ein Neu- start der Appliance empfohlen. ➡ Öffnen Sie den Dialog Lizenzen über Setup > System > Info > Lizenzen. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... - Seite 16 ➡ Stellen Sie sicher, dass die Eigenschaft oder Funktion als aktiv markiert ist. ➡ Prüfen Sie die Funktionsfähigkeit der Eigenschaft oder Funktion. Unter Umständen sind weitere Einstellungen erforderlich. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
-
Seite 17: Updates
Eine Appliance mit Wartungslizenzen für die ersten zwei Jahre kann auch im dritten Jahr aktualisiert werden, wenn das Update vor dem Ablauf der Lizenz für das zweite Jahr freigegeben wurde. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... - Seite 18 Appliance über einen USB-Stick durchgeführt werden. ACHTUNG Gefahr eines schweren Systemfehlers! ➡ Stellen Sie sicher, dass die Appliance während der Ausführung des Up- dates nicht ausgeschaltet oder neu gestartet wird. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
- Seite 19 Appliance abgeschlossen. Während das Update ausgeführt wird, sollten keine Eingaben oder Einstel- lungen vorgenommen werden. Das Speichermedium sollte erst nach dem vollständigen Abschluss des Updates (Neustart) entfernt werden. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
-
Seite 20: Systemparameter
Aufnahmen und Aufnahmeeinstellungen verloren. ➡ Öffnen Sie den Dialog Systemparameter über Setup > System > System- parameter > Default. ➡ Klicken Sie OK. Die Standard-Systemparameter werden wiederhergestellt. Parameterexport SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... - Seite 21 Gefahr von Beschädigungen ➡ Stellen Sie sicher dass am Ort der Installation eine ausreichende Luftzir- kulation gegeben ist, damit die Kühlung der Appliance DMS 2400 (MK3) ordnungsgemäß arbeiten kann. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
- Seite 22 ➡ Wählen Sie das erforderliche Speichermedium als Quelle. ➡ Wählen Sie die relevante Import-Option. ➡ Klicken Sie abschließend OK, um den Import zu starten. Die gespeicherten Systemparameter werden wiederhergestellt. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
-
Seite 23: Hdd
Im Informationsdialog werden umfangreiche Angaben zum aktuellen Sta- tus der Festplatten (HDDs) angezeigt. ➡ Öffnen Sie den Dialog Info über Setup > System > Info. ➡ Wählen Sie den Tab HDD Status. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... - Seite 24 ➡ Prüfen Sie den Status der Festplatten. ➡ Identifizieren Sie die defekte Festplatte. Display Statusmeldungen der Festplatten werden auch auf dem Display an der Frontseite der Appliance angezeigt: SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
- Seite 25 Im Falle eines Festplatten-Fehlers wird die Aufzeichnung zunächst fortge- setzt. ➡ Identifizieren Sie die fehlerhafte Festplatte, wie oben beschrieben. ➡ Fahren Sie die Appliance herunter. ➡ Trennen Sie die Appliance von der Spannungsversorgung. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
- Seite 26 ➡ Öffnen Sie den Dialog HDD-Verwaltung über Setup > Aufnahme > HDD- Verwaltung. Die einzelnen Laufwerke werden getrennt nach Kategorien (Bussystem) in einem Strukturbaum angezeigt. Die zur Aufzeichnung freigegebene Ge- samtkapazität wird rechts oben angezeigt. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
-
Seite 27: Austausch
➡ Wechseln Sie die HDD nur im Servicefall. ➡ Beginnen Sie mit dem Einbau der Festplatte in HDD-Schacht 1 ➡ Identifizieren Sie die fehlerhafte Festplatte, wie oben beschrieben. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... - Seite 28 ➡ Ziehen Sie den HDD-Einschub vorsichtig aus dem Gehäuse. ➡ Entfernen Sie die im HDD-Einschub montierte Abdeckplatte. VORSICHT Verletzungsgefahr durch scharfe Kanten! ➡ Gehen Sie bei der Montage des HDD-Einschubs sorgsam vor. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
- Seite 29 ➡ Setzen Sie den HDD-Einschub in die Führungsschiene ein. ➡ Schieben Sie den HDD-Einschub vorsichtig und vollständig in das Gehäu- se ein. ➡ Achten Sie darauf nicht zu verkanten. ➡ Wenden Sie keine Gewalt an. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
- Seite 30 ➡ Stellen Sie sicher, dass HDD-Einschub und das Gehäuse bündig abschlie- ßen. ➡ Verriegeln Sie den HDD-Einschub mit dem Schlüssel. Die neue Festplatte wird initialisiert wie oben beschrieben. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
-
Seite 31: Reinigung
Appliance beschädigen können. ➡ Reinigen Sie das Gehäuse (außen) mit einem weichen, trockenen und antistatischen Staubtuch. ➡ Entfernen Sie Staubablagerungen an den Lüfteröffnungen durch vorsich- tiges Absaugen, falls erforderlich. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... -
Seite 32: Filtermatte
Zähler zurückgesetzt werden. Eine Systemmeldung zeigt dabei den Zeitpunkt des Wechsels der Filter- matte an. Filtermatte austauschen ➡ Öffnen Sie die Frontklappe der Appliance. ➡ Entnehmen Sie die alte Filtermatte. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier... - Seite 33 ➡ Öffnen Sie den Dialog Serviceeinstellungen über Setup > System > Ser- vice > Einstellungen. ➡ Klicken Sie Filtermatte gewechselt. ➡ Schließen Sie den Dialog mit OK. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
-
Seite 34: Anforderungen
13 Anforderungen Umgebungsbedingungen Schädliche Umgebungsbedingungen können die Lebensdauer des Geräts verkürzen und Fehlfunktionen oder Beschädigungen verursachen. ➡ Betreiben Sie die Appliance DMS 2400 (MK3) nicht an Orten mit: • viel Staub und Schmutz • Wasser- oder Öldampf (z. B. Küche) •... - Seite 35 Der Stecker der Versorgungsleitung dient als Trennvorrichtung vom Versor- gungsstromkreis. ➡ Verwenden Sie eine Steckdose in der Nähe des Gerätes. ➡ Stellen Sie sicher, dass die Steckdose frei zugänglich ist. SERVICE – DMS 2400 (MK3) | REV 1.0.0 | © 2022 Dallmeier...
- Seite 36 HEADQUARTERS Dallmeier electronic GmbH & Co.KG Bahnhofstr. 16 93047 Regensburg Germany +49 941 8700-0 +49 941 8700-180 mail info@dallmeier.com www.dallmeier.com...
