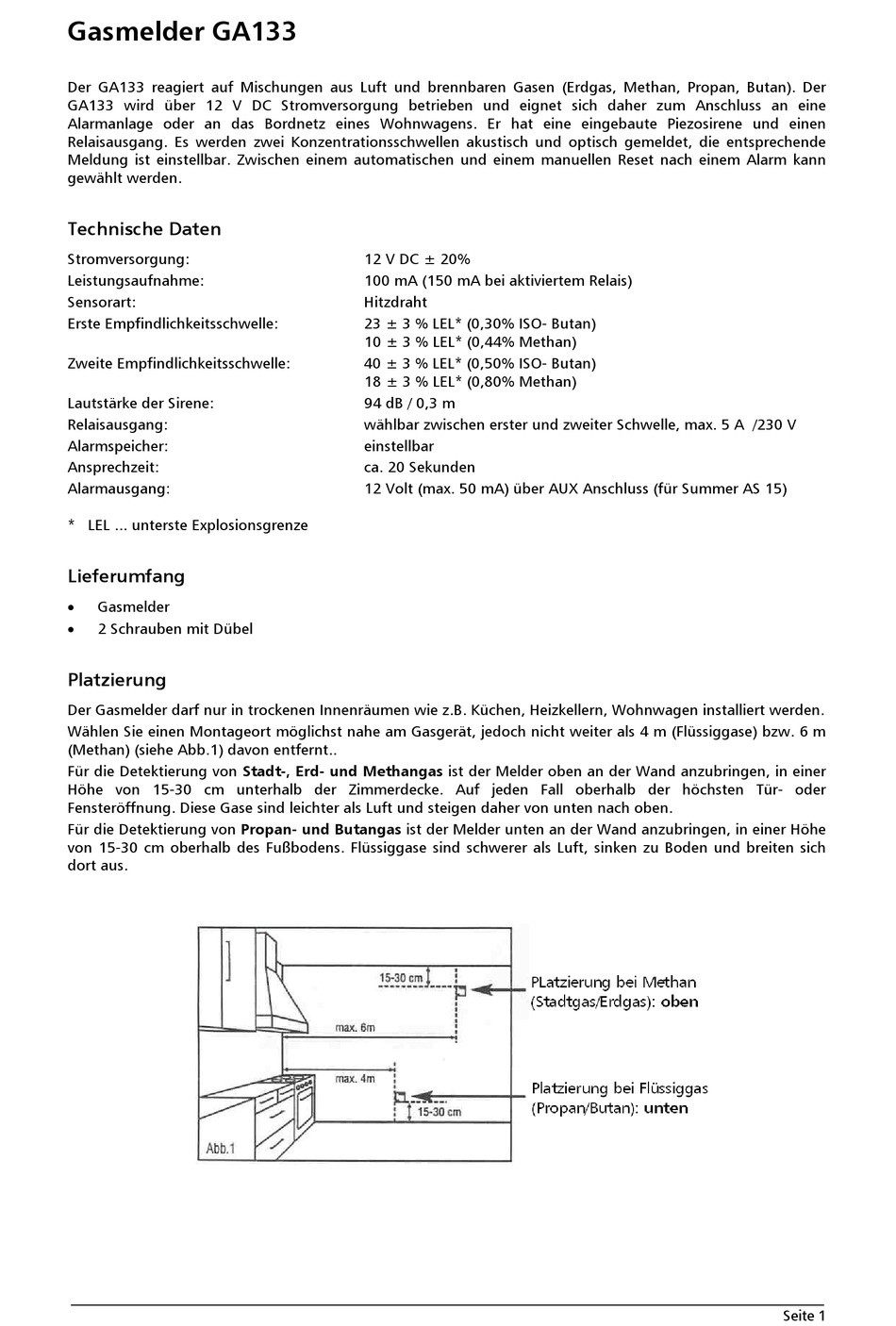

Gasmelder GA133
Der GA133 reagiert auf Mischungen aus Luft und brennbaren Gasen (Erdgas, Methan, Propan, Butan). Der
GA133 wird über 12 V DC Stromversorgung betrieben und eignet sich daher zum Anschluss an eine
Alarmanlage oder an das Bordnetz eines Wohnwagens. Er hat eine eingebaute Piezosirene und einen
Relaisausgang. Es werden zwei Konzentrationsschwellen akustisch und optisch gemeldet, die entsprechende
Meldung ist einstellbar. Zwischen einem automatischen und einem manuellen Reset nach einem Alarm kann
gewählt werden.
Technische Daten
Stromversorgung:
Leistungsaufnahme:
Sensorart:
Erste Empfindlichkeitsschwelle:
Zweite Empfindlichkeitsschwelle:
Lautstärke der Sirene:
Relaisausgang:
Alarmspeicher:
Ansprechzeit:
Alarmausgang:
* LEL ... unterste Explosionsgrenze
Lieferumfang

Gasmelder

2 Schrauben mit Dübel
Platzierung
Der Gasmelder darf nur in trockenen Innenräumen wie z.B. Küchen, Heizkellern, Wohnwagen installiert werden.
Wählen Sie einen Montageort möglichst nahe am Gasgerät, jedoch nicht weiter als 4 m (Flüssiggase) bzw. 6 m
(Methan) (siehe Abb.1) davon entfernt..
Für die Detektierung von Stadt-, Erd- und Methangas ist der Melder oben an der Wand anzubringen, in einer
Höhe von 15-30 cm unterhalb der Zimmerdecke. Auf jeden Fall oberhalb der höchsten Tür- oder
Fensteröffnung. Diese Gase sind leichter als Luft und steigen daher von unten nach oben.
Für die Detektierung von Propan- und Butangas ist der Melder unten an der Wand anzubringen, in einer Höhe
von 15-30 cm oberhalb des Fußbodens. Flüssiggase sind schwerer als Luft, sinken zu Boden und breiten sich
dort aus.
12 V DC ± 20%
100 mA (150 mA bei aktiviertem Relais)
Hitzdraht
23 ± 3 % LEL* (0,30% ISO- Butan)
10 ± 3 % LEL* (0,44% Methan)
40 ± 3 % LEL* (0,50% ISO- Butan)
18 ± 3 % LEL* (0,80% Methan)
94 dB / 0,3 m
wählbar zwischen erster und zweiter Schwelle, max. 5 A /230 V
einstellbar
ca. 20 Sekunden
12 Volt (max. 50 mA) über AUX Anschluss (für Summer AS 15)
