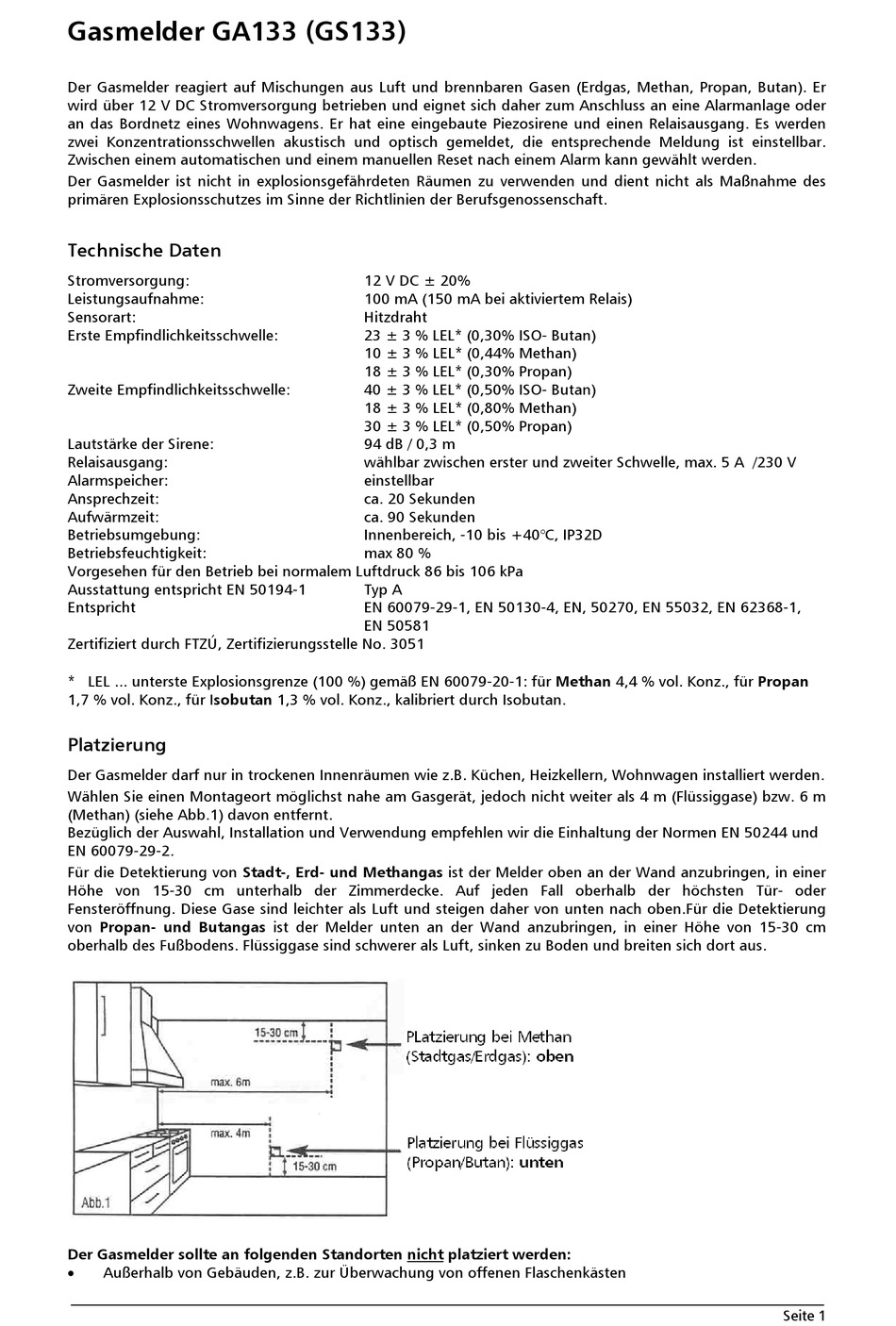

indexa GA133 Bedienungsanleitung

Gasmelder GA133 (GS133)
Der Gasmelder reagiert auf Mischungen aus Luft und brennbaren Gasen (Erdgas, Methan, Propan, Butan). Er
wird über 12 V DC Stromversorgung betrieben und eignet sich daher zum Anschluss an eine Alarmanlage oder
an das Bordnetz eines Wohnwagens. Er hat eine eingebaute Piezosirene und einen Relaisausgang. Es werden
zwei Konzentrationsschwellen akustisch und optisch gemeldet, die entsprechende Meldung ist einstellbar.
Zwischen einem automatischen und einem manuellen Reset nach einem Alarm kann gewählt werden.
Der Gasmelder ist nicht in explosionsgefährdeten Räumen zu verwenden und dient nicht als Maßnahme des
primären Explosionsschutzes im Sinne der Richtlinien der Berufsgenossenschaft.
Technische Daten
Stromversorgung:
Leistungsaufnahme:
Sensorart:
Erste Empfindlichkeitsschwelle:
Zweite Empfindlichkeitsschwelle:
Lautstärke der Sirene:
Relaisausgang:
Alarmspeicher:
Ansprechzeit:
Aufwärmzeit:
Betriebsumgebung:
Betriebsfeuchtigkeit:
Vorgesehen für den Betrieb bei normalem Luftdruck 86 bis 106 kPa
Ausstattung entspricht EN 50194-1
Entspricht
Zertifiziert durch FTZÚ, Zertifizierungsstelle No. 3051
* LEL ... unterste Explosionsgrenze (100 %) gemäß EN 60079-20-1: für Methan 4,4 % vol. Konz., für Propan
1,7 % vol. Konz., für Isobutan 1,3 % vol. Konz., kalibriert durch Isobutan.
Platzierung
Der Gasmelder darf nur in trockenen Innenräumen wie z.B. Küchen, Heizkellern, Wohnwagen installiert werden.
Wählen Sie einen Montageort möglichst nahe am Gasgerät, jedoch nicht weiter als 4 m (Flüssiggase) bzw. 6 m
(Methan) (siehe Abb.1) davon entfernt.
Bezüglich der Auswahl, Installation und Verwendung empfehlen wir die Einhaltung der Normen EN 50244 und
EN 60079-29-2.
Für die Detektierung von Stadt-, Erd- und Methangas ist der Melder oben an der Wand anzubringen, in einer
Höhe von 15-30 cm unterhalb der Zimmerdecke. Auf jeden Fall oberhalb der höchsten Tür- oder
Fensteröffnung. Diese Gase sind leichter als Luft und steigen daher von unten nach oben.Für die Detektierung
von Propan- und Butangas ist der Melder unten an der Wand anzubringen, in einer Höhe von 15-30 cm
oberhalb des Fußbodens. Flüssiggase sind schwerer als Luft, sinken zu Boden und breiten sich dort aus.
Der Gasmelder sollte an folgenden Standorten nicht platziert werden:
 Außerhalb von Gebäuden, z.B. zur Überwachung von offenen Flaschenkästen
12 V DC ± 20%
100 mA (150 mA bei aktiviertem Relais)
Hitzdraht
23 ± 3 % LEL* (0,30% ISO- Butan)
10 ± 3 % LEL* (0,44% Methan)
18 ± 3 % LEL* (0,30% Propan)
40 ± 3 % LEL* (0,50% ISO- Butan)
18 ± 3 % LEL* (0,80% Methan)
30 ± 3 % LEL* (0,50% Propan)
94 dB / 0,3 m
wählbar zwischen erster und zweiter Schwelle, max. 5 A /230 V
einstellbar
ca. 20 Sekunden
ca. 90 Sekunden
Innenbereich, -10 bis +40°C, IP32D
max 80 %
Typ A
EN 60079-29-1, EN 50130-4, EN, 50270, EN 55032, EN 62368-1,
EN 50581
