Inhaltszusammenfassung für Sennheiser ADN-W CASE

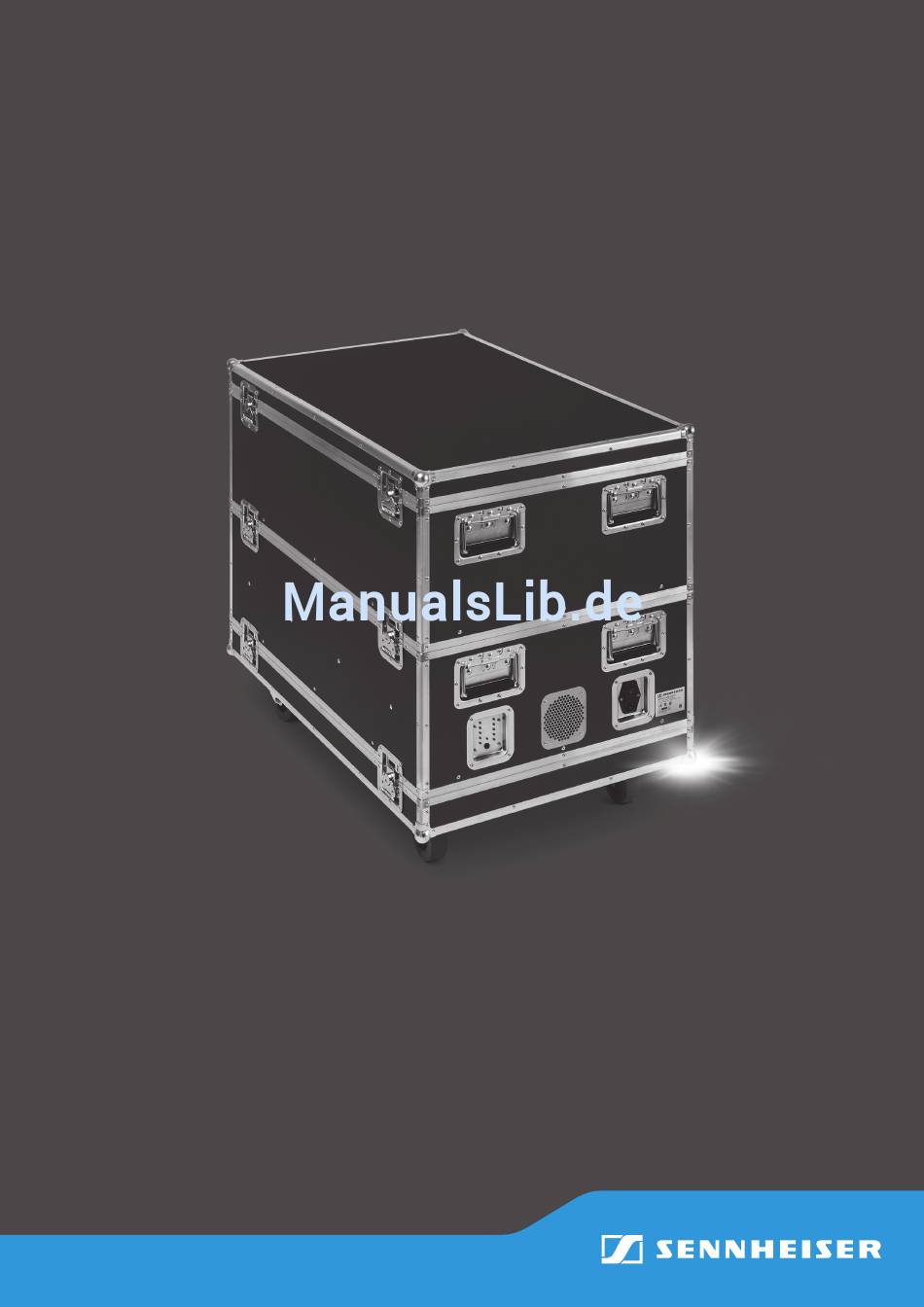

- Seite 1 ADN-W CASE Transport & Charging Case Bedienungsanleitung Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Kofferdeckel und Kofferboden ADN-W CASE BASE ..........4 Transportkoffer ADN-W CASE verwenden ..............4 Transport- und Ladekoffer ADN-W CASE UNITS für den Betrieb vorbereiten ..7 ADN-W CASE UNITS aufstellen ..................7 ADN-W CASE UNITS an das Stromnetz anschließen/vom Stromnetz trennen .. 7 ADN-W CASE UNITS ein-/ausschalten ................ -
Seite 4: Lieferumfang
Transport- und Ladekoffer-Set 1 ADN-W CASE BASE, Kofferboden mit Rollen und Kofferdeckel ADN-W CASE KIT 20 für 20 Drahtlos- 2 Transport- und Ladekoffer ADN-W CASE UNITS mit Ladeschächten für jeweils Sprechstellen 10 Drahtlos-Sprechstellen Netzkabel (je nach Version mit EU-, UK- oder US-Netzstecker), Länge 1,8 m (auch ohne Netzkabel erhältlich) -
Seite 5: Transportmodul Adn-W Case Central
Produktübersicht Transport- und Ladekoffer ADN-W CASE Transportmodul ADN-W CASE CENTRAL < < Fach für Zentraleinheit ADN CU1 Butterfly-Verschlüsse Fach für 1 Netzteil NT 12-50C Fächer für 10 Netzteile NT 12-50C ohne Netzkabel Fach für Kabel und Zubehör Fach für 10 Netzkabel für Fach für Antennenmodul ADN-W AM NT 12-50C und Zubehör... -
Seite 6: Kofferdeckel Und Kofferboden Adn-W Case Base
Heben und verschieben Sie die einzelnen Module des Transport- koffers nur mit einer weiteren Person. Stapeln Sie die Module niemals höher als 1,2 m. Dies entspricht der Höhe von insgesamt 3 Modulen ADN-W CASE UNITS oder ADN-W CASE CENTRAL sowie Boden und Deckel ADN-W CASE BASE. - Seite 7 Stapeln Sie weitere Module nur bis zu einer Gesamthöhe von 1,2 m. Dies ent- spricht der Höhe von insgesamt 3 Modulen ADN-W CASE UNITS oder ADN-W CASE CENTRAL sowie Boden und Deckel ADN-W CASE BASE. Sie können die Butterfly-Verschlüsse mit einem kleinen Bügelschloss gegen unbeabsichtigtes Öffnen sichern und abschließen.
- Seite 8 ADN-W CASE CENTRAL 10 x NT 12-50C ohne Netzkabel Transport- und Ladekoffer ADN-W CASE UNITS packen Das Modul verfügt über gepolsterte Ladeschächte für 10 Drahtlos-Sprechstellen ADN-W C1 oder ADN-W D1 inklusive Akkus ADN-W BA und den dazugehörigen Mikrofonen ADN-W MIC 15 oder ADN-W MIC 36.
-
Seite 9: Transport- Und Ladekoffer Adn-W Case Units Für Den Betrieb Vorbereiten
Transport- und Ladekoffer ADN-W CASE UNITS für den Betrieb vorbereiten Transport- und Ladekoffer ADN-W CASE UNITS für den Betrieb vorbereiten Mit dem Transport- und Ladekoffer ADN-W CASE UNITS können Sie bis zu 10 Draht- los-Sprechstellen ADN-W C1 oder ADN-W D1 mit eingesetzten Akkus ADN-W BA gleichzeitig laden. -
Seite 10: Adn-W Case Units Ein-/Ausschalten
VORSICHT Gefahr durch Wärmestau bei geschlossenem Transport- und Ladekoffer! Der Transport- und Ladekoffer ADN-W CASE UNITS und die Akkus ADN-W BA kön- nen sich während des Ladens erwärmen. Wenn die Wärme nicht abgeführt wird, erhöht sich die Ladezeit und die Produkte können beschädigt werden. -
Seite 11: Statusanzeige Des Ladekoffers Adn-W Case Units Während Des Ladens
Der Ladevorgang beginnt (siehe „Verhalten des Akkus ADN-W BA während des Ladens“ auf Seite 10). Die Statusanzeige zeigt den Ladevorgang an (siehe „Statusanzeige des Ladekoffers ADN-W CASE UNITS während des Ladens“ auf Seite 9). Statusanzeige des Ladekoffers ADN-W CASE UNITS während des Ladens... -
Seite 12: Verhalten Des Akkus Adn-W Ba Während Des Ladens
5 oder 10 ca. 0 - 19 % 5 oder 10 rot, schnell blinkend Temperatur des Akkus zu hoch ADN-W CASE UNITS 5 oder 10 rot, langsam blinkend Akku defekt Um Ladeschacht 1 bis 10 nacheinander auszuwählen: Drücken Sie den Taster 5 Sekunden nach dem letzten Tastendruck wechselt die Anzeige der Einzelschacht- überwachung wieder zurück zur Gesamtüberwachung. -
Seite 13: Adn-W Case Reinigen Und Pflegen
Halten Sie Flüssigkeiten jeglicher Art vom Produkt fern. Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel. Schalten Sie den Ladekoffer ADN-W CASE UNITS aus und trennen Sie es vom Stromnetz, bevor Sie mit der Reinigung beginnen (siehe Seite 7). Reinigen Sie die Produkte ausschließlich mit einem trockenen und weichen Tuch. -
Seite 14: Technische Daten Adn-W Case
Technische Daten ADN-W CASE Technische Daten ADN-W CASE ADN-W CASE UNITS Nenneingangsspannung 100 bis 240 V~ Netzfrequenz 50 bis 60 Hz Leistungsaufnahme max. 250 W Ladespannung 12 V Ladestrom max. 10 x 1,6 A Temperaturbereiche Betrieb: +5 °C bis +45 °C Lagerung: -20 °C bis +70 °C... - Seite 15 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com Printed in Germany, Publ. 02/13, 549136/A01...
