gelangen lassen.
• Beachten Sie die Angaben auf dem Typenschild.
• Setzen Sie das Gerät nicht zur Absaugung von ölnebelhaltigem Schweißrauch
sowie beim WIG-Schweißverfahren von Edelstahl ein.
• Schützen Sie das Anschlusskabel vor Hitze, Öl und Beschädigungen durch scharfe
Kanten.

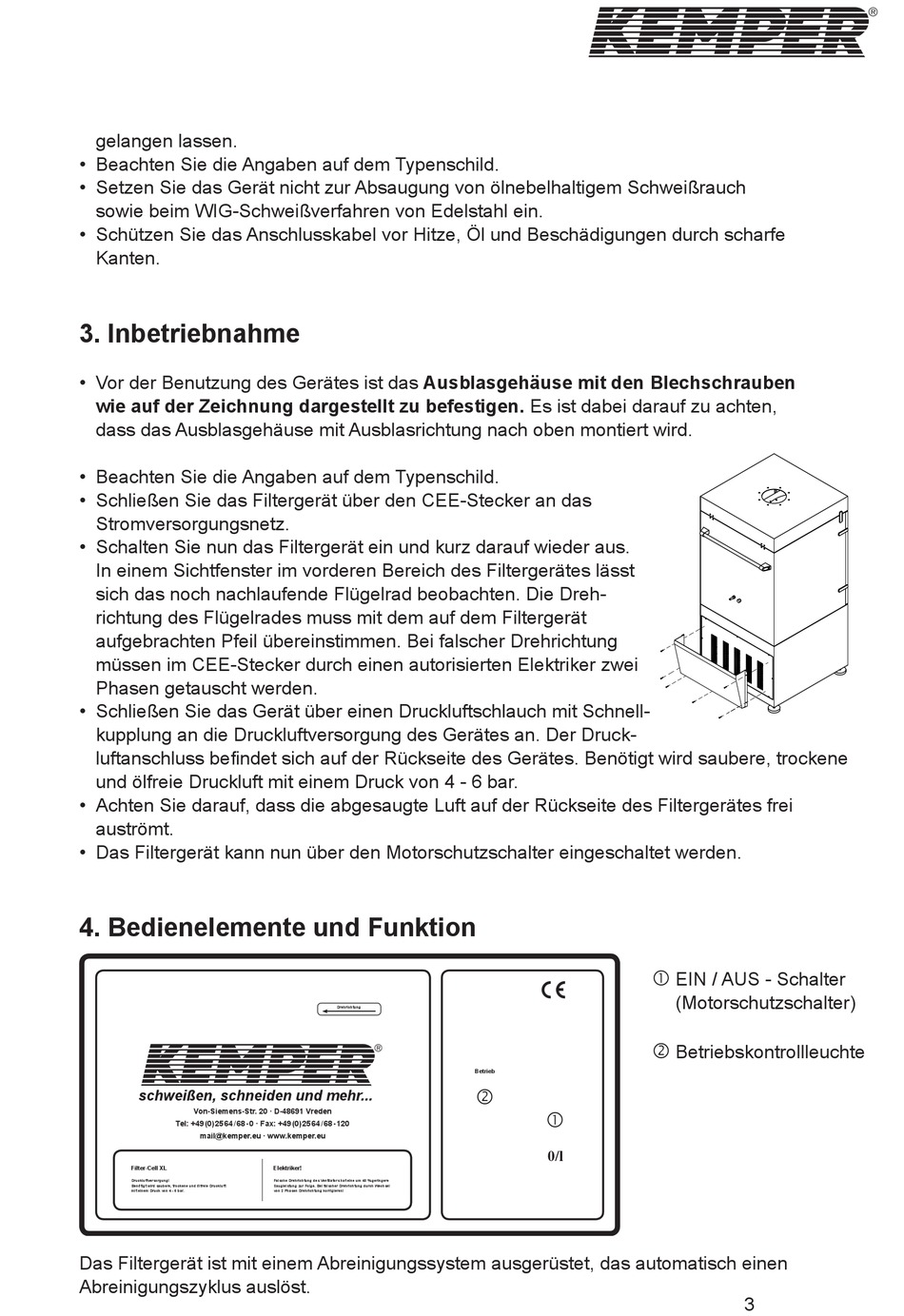

3. Inbetriebnahme
• Vor der Benutzung des Gerätes ist das Ausblasgehäuse mit den Blechschrauben
wie auf der Zeichnung dargestellt zu befestigen. Es ist dabei darauf zu achten,
dass das Ausblasgehäuse mit Ausblasrichtung nach oben montiert wird.
• Beachten Sie die Angaben auf dem Typenschild.
• Schließen Sie das Filtergerät über den CEE-Stecker an das
Stromversorgungsnetz.
• Schalten Sie nun das Filtergerät ein und kurz darauf wieder aus.
In einem Sichtfenster im vorderen Bereich des Filtergerätes lässt
sich das noch nachlaufende Flügelrad beobachten. Die Dreh-
richtung des Flügelrades muss mit dem auf dem Filtergerät
aufgebrachten Pfeil übereinstimmen. Bei falscher Drehrichtung
müssen im CEE-Stecker durch einen autorisierten Elektriker zwei
Phasen getauscht werden.
• Schließen Sie das Gerät über einen Druckluftschlauch mit Schnell-
kupplung an die Druckluftversorgung des Gerätes an. Der Druck-
luftanschluss befindet sich auf der Rückseite des Gerätes. Benötigt wird saubere, trockene
und ölfreie Druckluft mit einem Druck von 4 - 6 bar.
• Achten Sie darauf, dass die abgesaugte Luft auf der Rückseite des Filtergerätes frei
auströmt.
• Das Filtergerät kann nun über den Motorschutzschalter eingeschaltet werden.
4. Bedienelemente und Funktion
schweißen, schneiden und mehr...
Von-Siemens-Str. 20 · D-48691 Vreden
Tel: +49(0) 2564/68-0 · Fax: +49(0)2564/68-120
mail@kemper.eu · www.kemper.eu
Filter-Cell XL
Druckluftversorgung!
Benötigt wird saubere, trockene und ölfreie Druckluft
mit einem Druck von 4 - 6 bar.
Das Filtergerät ist mit einem Abreinigungssystem ausgerüstet, das automatisch einen
Abreinigungszyklus auslöst.
Drehrichtung
Elektriker!
Falsche Drehrichtung des Ventilators hat eine um 40 % geringere
Saugleistung zur Folge. Bei falscher Drehrichtung durch Wechsel
von 2 Phasen Drehrichtung korrigieren!
Betrieb
0/l
EIN / AUS - Schalter
(Motorschutzschalter)
Betriebskontrollleuchte
3
