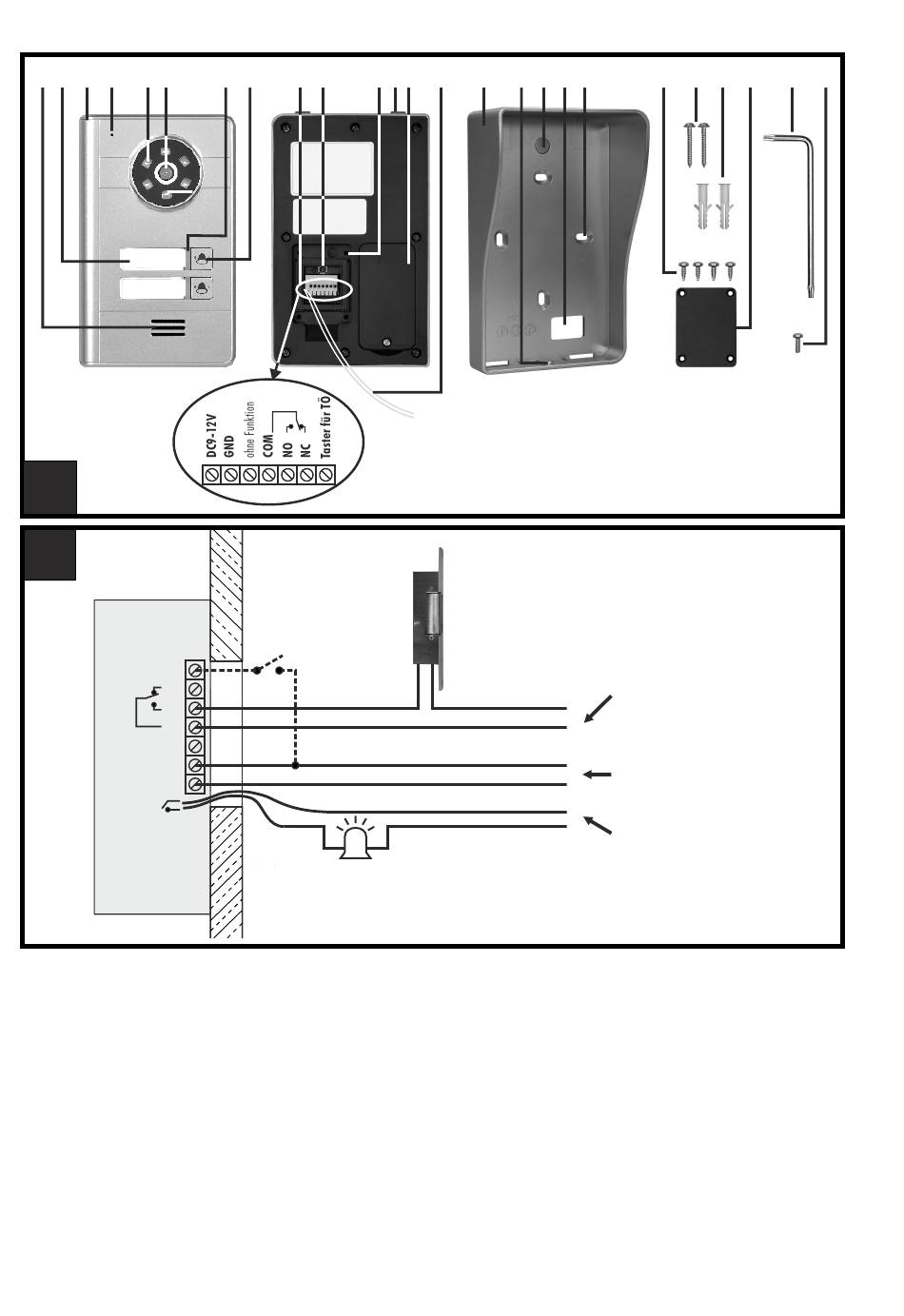

4. Ausstattung
18 19 20 21 22 23
D A
D B
DVT50T
Taster für TÖ
NC
NO
COM
ohne Funktion
GND
DC9-12V
Adern für
Signalgeber-
Anschluss
Fils de raccordement de
l'émetteur de signal
Wires for signal generator
connection
18 Lautsprecher
19 Namensschild
20 Türsprechstelle
21 Mikrofon
22 weiße LEDs
23 Kameraobjektiv
24 Beleuchtung der Klingeltaste (blinkt nach Drücken der
Klingeltaste und danach ggf. für die Dauer eines Gespräches)
25 Klingeltaste
26 Klemmenanschlüsse
Taster für TÖ/GND Anschluss eines optionalen externen
Tasters zum Türöffnen
DC 9-12V / GND Spannungsanschluss
2
24 25 26 27 28 29 30 31
optionaler Taster
zum Türöffnen
Bouton-poussoir en option
permettant d'ouvrir la porte
Optional button to open the door
optionaler externer Signalgeber (max.
Belastbarkeit des Relais: 15 V AC/DC, max. 1 A)
Émetteur de signal externe en option
Optional external signal generator
32 33 34 35 36
handelsüblicher
Türöffner mit eigener
Spannungsversorgung
Système d'ouverture de porte
Spannungsversorgung für
disposant de sa propre
optionalen Türöffner
alimentation électrique
(max. 15 V AC/DC, max. 1 A)
Standard door release with
Alimentation électrique pour système
separate power supply
d'ouverture de porte optionnel
Power supply for optional door release
_
+
Spannungsversorgung für DVT50K
12 V DC, 200 mA
_
Alimentation électrique pour système
+ d'ouverture de porte
Power supply for DVT50K
_
+
Spannungsversorgung für externen
Signalgeber (Gong / Blitzlicht ...)
Alimentation électrique pour émetteur de signal
externe (carillon / flash...)
Power supply for external signal generator
(bell/flashing light ...)
NO/COM
27 Paarungstaste
28 Loch für Schraube
29 Laschen für Arretierung in der Schutzhaube
30 Batteriefachdeckel
31 Adern zur Steuerung eines externen optionalen Signalgebers
(reagiert bei DVT50T2 auf obere Klingeltaste)
Zubehör (s. Abb A)
32 Schutzhaube
33 Loch für Sicherheitsschraube
34 Magnet für Sabotagealarm
37 38 39 40 41 42
Klemmen zur Steuerung eines
optionalen Türöffners
