Millimeterwellen-Messungen mit den Konvertern der R&S
ZVA Familie
4.1 S-Parametermessung an einem Filter
Messaufgabe:
Bei dieser Messung soll ein 90-GHz-Bandpassfilter geprüft werden. Es
werden Transmission S
und Reflexion S
gemessen. An der Transmission
21
11
werden die Eckfrequenzen und die Gruppenlaufzeit überprüft.

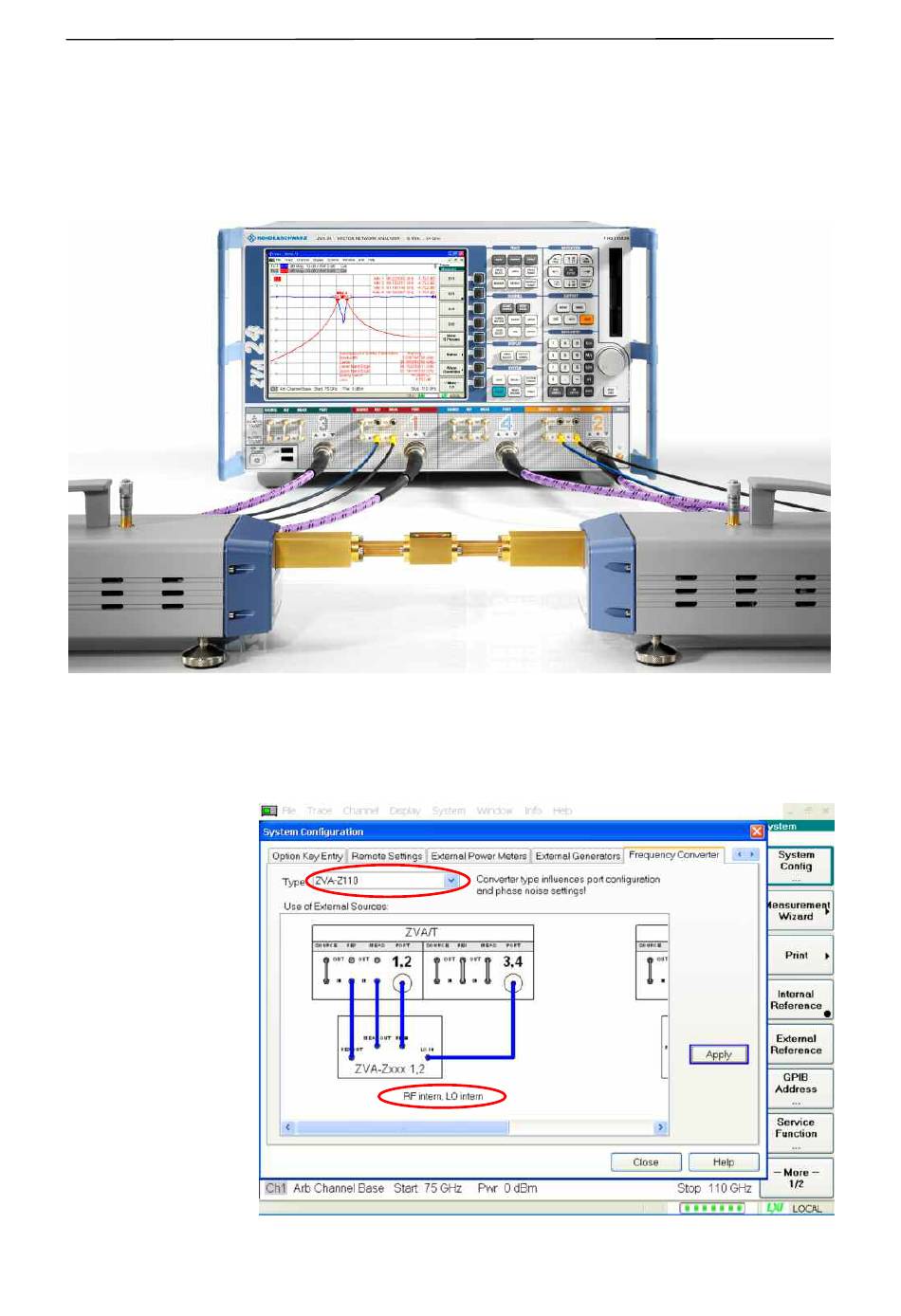

Abb. 4.1 Übersichtsaufnahme der Messanordnung mit Prüfling
Schritt 1: Konfiguration der Konverter
Es wird der zu verwendende Konvertertyp (hier „ZVA-Z110") und das
gewünschte Verkabelungsschema (hier „RF intern, LO intern") ausgewählt.
Die Auswahl wird mit „Apply" aktiviert und der Dialog mit „Close" beendet.
®
Abb. 4.2 Konfiguration des Konverters am R&S
ZVA
1EZ55_1D
7
Rohde & Schwarz
