Millimeterwellen-Messungen mit den Konvertern der R&S
5. Anhang
1EZ55_1D
Die folgende Abbildung zeigt das Messergebnis für die vier S-Parameter des
Verstärkers.

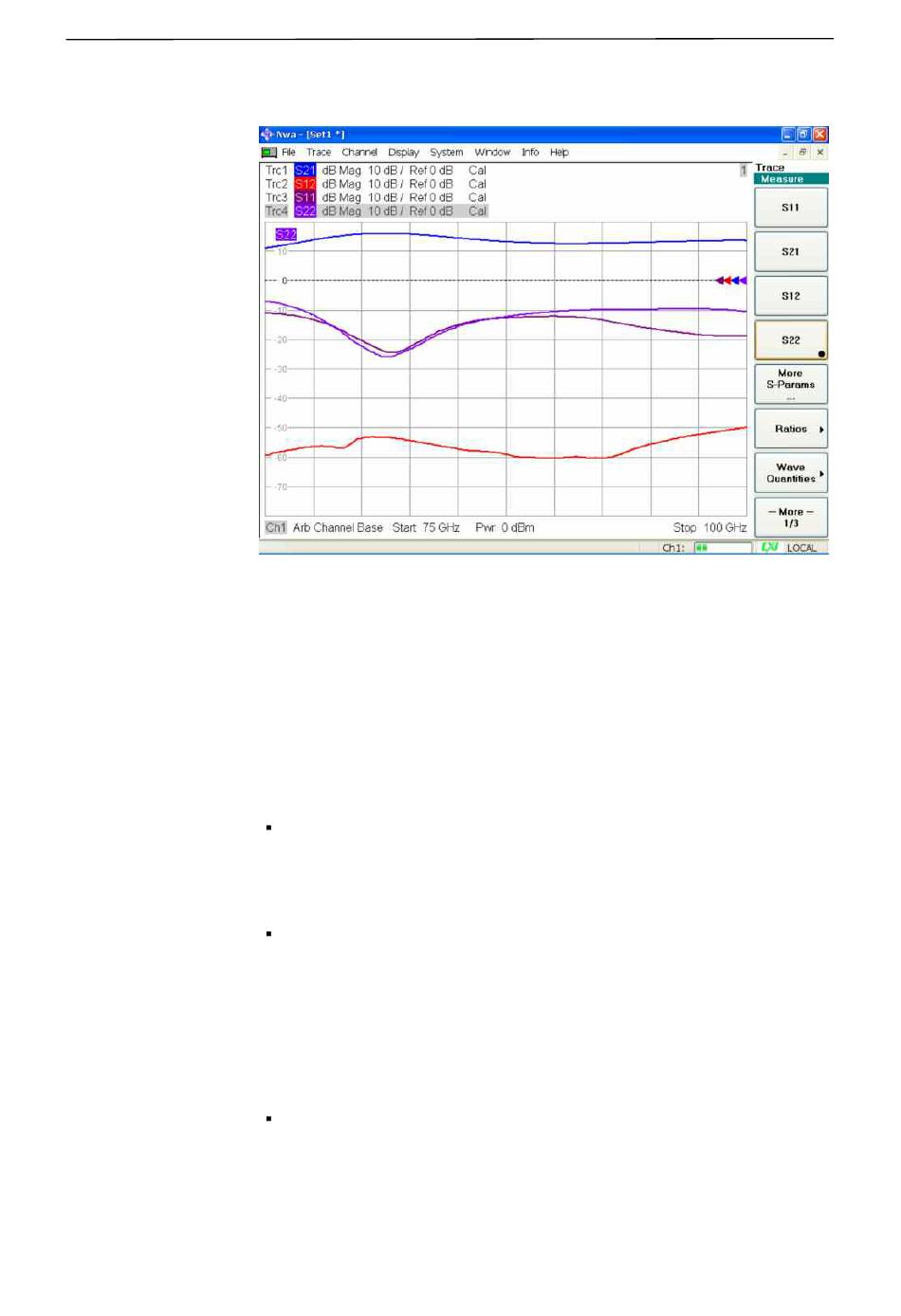

Abb. 4.17: Messergebnis zu Verstärker IAF MDMAW01BM
Der Abb. 4.17 entnimmt man eine Verstärkung (S
und eine Rückwärtsdämpfung (S
5.1 Generelle Hinweise
Um die vorgestellten Messbeispiele möglichst exakt reproduzieren zu
können und um Fehler zu vermeiden, gibt es an dieser Stelle noch ein paar
Ratschläge. Sie können allerdings nicht das Studium der betreffenden
Gerätedokumentationen ersetzen.
Hohlleiterflansche sind hochpräzise mechanische Komponenten, die
durch unsachgemäße Handhabung, wie etwa ein Verkanten der
Flansche, beschädigt werden können. Bei Messaufbauten ist daher
auf eine ebene, stabile Unterlage zu achten. Flansche sind vor ihrer
Montage geeignet zueinander auszurichten.
Die Konverter können bei Überschreitung ihres maximal zulässigen
Eingangspegels beschädigt werden. So ist vor dem Herstellen der
RF- und LO-Verbindungen zu den Konvertern darauf zu achten, dass
der spezifizierte maximale Eingangspegel am Konverter nicht
überschritten wird. Es empfiehlt sich daher, immer bereits vor
Anschluss der Konverter den Konfigurationsdialog „Frequency
Converter" (z.B. Abb. 4.2) entsprechend des Konvertertyps und
gemäß dem gewünschten Verkabelungsschema auszufüllen und mit
„Apply" zu aktivieren.
Die Funktionsweise der Konverter beruht auf dem Frequenzver-
vielfachungsprinzip. Mit der Frequenz des RF- und LO-Signals
werden auch etwaige Phasenabweichungen dieser Signale mit
vervielfacht. Störende Phasenabweichungen können z.B. durch die
Verwendung ungeeigneter Kabel für die RF- und LO- Verbindungen
entstehen. Die IF-Signale mit einer Frequenz von ca. 300 MHz sind
demgegenüber als unkritisch zu betrachten.
) von mindestens 50 dB.
12
17
®
ZVA Familie
) von ca. 10 dB bis 13 dB
21
