Beschreibung
Modulare Türstation Serie Ciao mit Aluminiumdruckguss-Front und weißer LED-Hintergrundbeleuchtung der Namensschilder.
Zu ergänzen mit 1/2/4/8 Ruftasten, die separat erhältlich sind.
Ausgestattet mit einem Smart Programmiermodus der Tasten. Ausgestattet mit einer Halterung für die Aufputzmontage.
Die Tastatur Art. CA2100P kann (horizontal und vertikal) mit bis zu 4 Tastenmodulen Art. CA2200P kombiniert werden, um eine
maximale Anzahl von 72 Ruftasten zu erzielen.

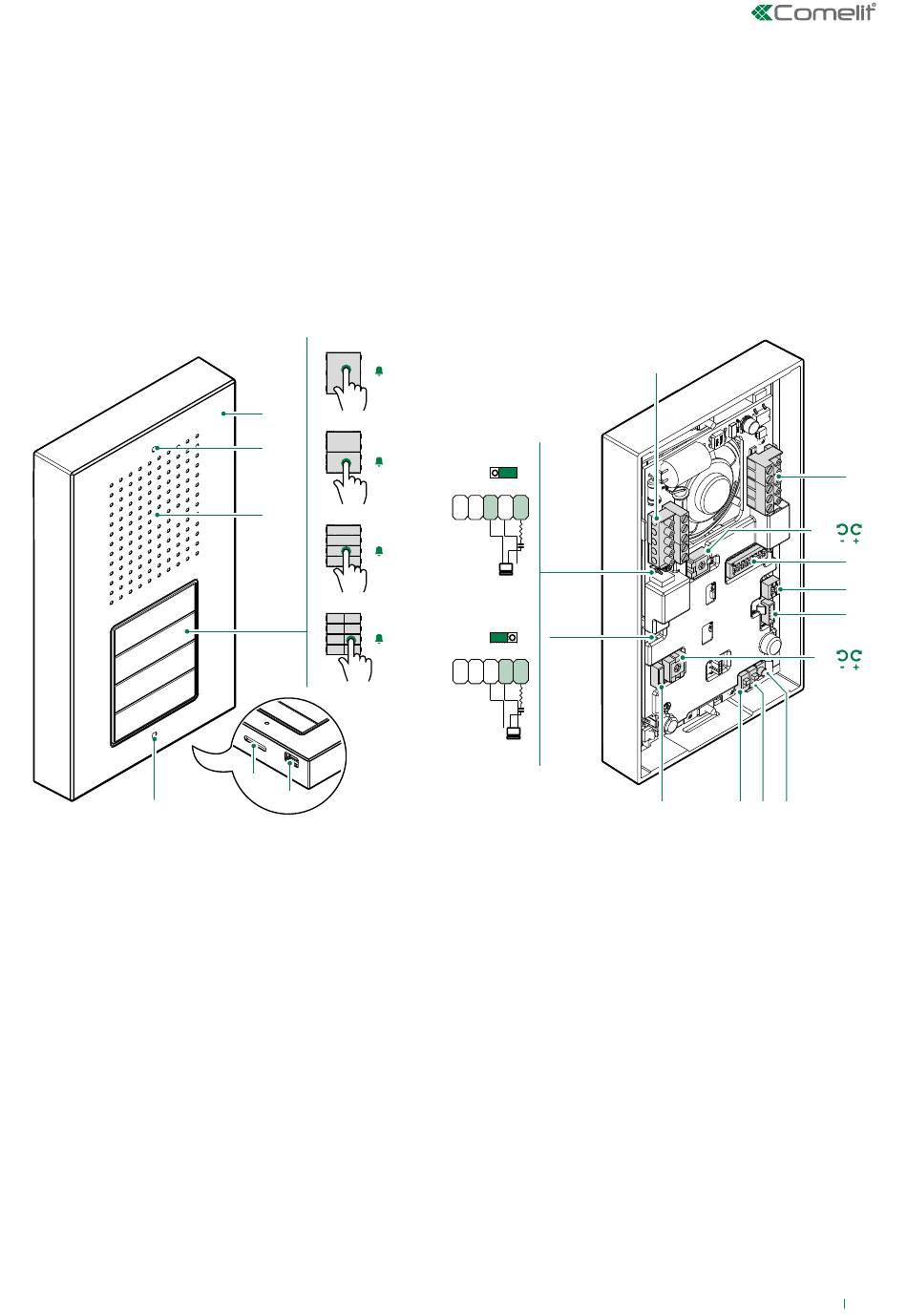

Art. CA2100P
2.
1. Cover aus Aluminiumdruckguss
2. Aufnahme für die Befestigungsschrauben der Frontblende
3. Lautsprecher
4. Ruftasten 1 / 2 / 4 / 8 Teilnehmer (separat erhältlich)
5. Mikrofon
6. Kondensatauslassöffnung
7. CV2 Jumper durchtrennen zur Abschaltung der
Tastenbeleuchtung
8. JP1 Aktivierung des RC-Netzes für Filter des Türschlosses
an den Relaiskontakten
9. Anschluss-Klemmleiste J4:
SE- SE+ Anschluss für elektrisches Türschloss
NC NO C Relaiskontakte
10. Anschluss-Klemmleiste J3:
L L Anschluss Busleitung
COM Minus-Bezugsspannung RTE und DO
DO Anzeige Tür offen
RTE zeitgesteuerter lokaler Türöffner
art. CA9213
1
1.
art. CA9210
1
2.
2
3.
art. CA9211
1
2
3
4
art. CA9212
1
5
4.
2
6
3
7
4
8
6.
5.
NO
NC
JP1
SE
SE
NC NO C
-
+
8.
7.
NC
NO
JP1
SE
SE
NC NO C
-
+
11. LED Trimmer zur Helligkeitsregelung der Tasten
12. S2 Dipschalter zur Adressierung der Tasten und
Programmierung der Sonderfunktionen
13. S1 Dipschalter zur Konfiguration des Tastentyps (1 / 2 / 4
/ 8 Teilnehmer)
14. J2 und J5 6-polige Stecker zum Anschluss der
Tastenmodule
15. SPK Trimmer der Lautstärkeregelung des Lautsprechers.
16. SW1 Bestätigungstaste der Programmierung
17. PRC Schalter für Ein-/Ausgabe Programmierung
Rufadressen
18. PRS Schalter für Ein-/Ausgabe spezieller
Programmierungen
9.
11.
15.
14.
18.
17.
16.
10.
12.
13.
14.
3
