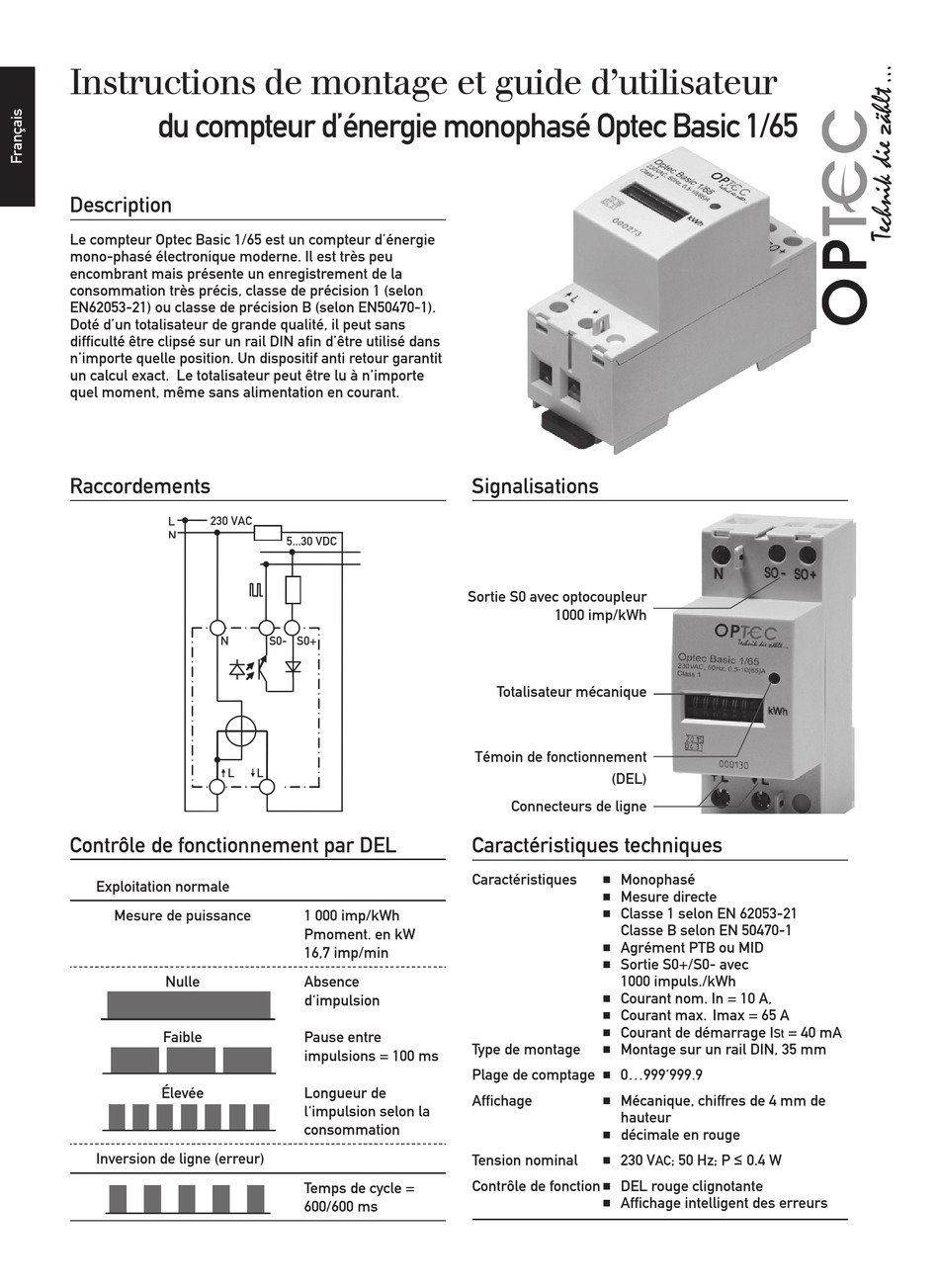

Instructions de montage et guide d'utilisateur
du compteur d'énergie monophasé Optec Basic 1/65
Description
Le compteur Optec Basic 1/65 est un compteur d'énergie
mono-phasé électronique moderne. Il est très peu
encombrant mais présente un enregistrement de la
consommation très précis, classe de précision 1 (selon
EN62053-21) ou classe de précision B (selon EN50470-1).
Doté d'un totalisateur de grande qualité, il peut sans
difficulté être clipsé sur un rail DIN afin d'être utilisé dans
n'importe quelle position. Un dispositif anti retour garantit
un calcul exact. Le totalisateur peut être lu à n'importe
quel moment, même sans alimentation en courant.
Raccordements
230 VAC
L
N
N
L
Contrôle de fonctionnement par DEL
Exploitation normale
Mesure de puissance
Nulle
Faible
Élevée
Inversion de ligne (erreur)
5...30 VDC
S0- S0+
L
1 000 imp/kWh
Pmoment. en kW
16,7 imp/min
Absence
d'impulsion
Pause entre
impulsions = 100 ms
Longueur de
l'impulsion selon la
consommation
Temps de cycle =
600/600 ms
Signalisations
Sortie S0 avec optocoupleur
1000 imp/kWh
Totalisateur mécanique
Témoin de fonctionnement
(DEL)
Connecteurs de ligne
Caractéristiques techniques
Caractéristiques
Monophasé
■
Mesure directe
■
Classe 1 selon EN 62053-21
■
Classe B selon EN 50470-1
Agrément PTB ou MID
■
Sortie S0+/S0- avec
■
1000 impuls./kWh
Courant nom. In = 10 A,
■
Courant max. Imax = 65 A
■
Courant de démarrage I
■
Type de montage
Montage sur un rail DIN, 35 mm
■
Plage de comptage
0...999'999.9
■
Affichage
Mécanique, chiffres de 4 mm de
■
hauteur
décimale en rouge
■
Tension nominal
230 V
■
Contrôle de fonction
DEL rouge clignotante
■
Affichage intelligent des erreurs
■
= 40 mA
St
; 50 Hz; P ≤ 0.4 W
AC
