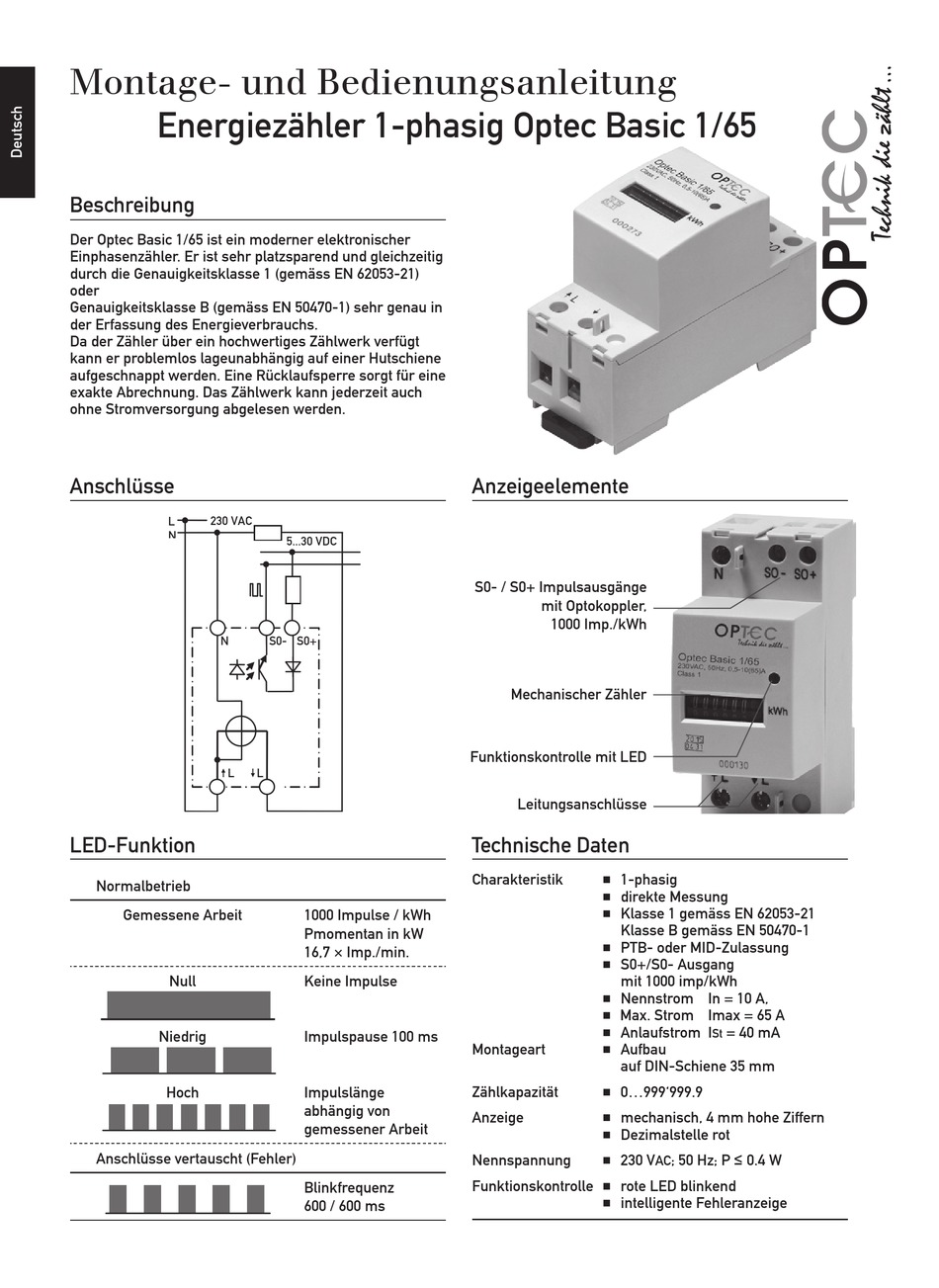

optec Basic 1/65 Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung
Energiezähler 1-phasig Optec Basic 1/65
Beschreibung
Der Optec Basic 1/65 ist ein moderner elektronischer
Einphasenzähler. Er ist sehr platzsparend und gleichzeitig
durch die Genauigkeitsklasse 1 (gemäss EN 62053-21)
oder
Genauigkeitsklasse B (gemäss EN 50470-1) sehr genau in
der Erfassung des Energieverbrauchs.
Da der Zähler über ein hochwertiges Zählwerk verfügt
kann er problemlos lageunabhängig auf einer Hutschiene
aufgeschnappt werden. Eine Rücklaufsperre sorgt für eine
exakte Abrechnung. Das Zählwerk kann jederzeit auch
ohne Stromversorgung abgelesen werden.
Anschlüsse
230 VAC
L
N
N
 L
LED-Funktion
Normalbetrieb
Gemessene Arbeit
Null
Niedrig
Hoch
Anschlüsse vertauscht (Fehler)
5...30 VDC
S0- S0+
L
1000 Impulse / kWh
Pmomentan in kW
16,7 × Imp./min.
Keine Impulse
Impulspause 100 ms
Impulslänge
abhängig von
gemessener Arbeit
Blinkfrequenz
600 / 600 ms
Anzeigeelemente
S0- / S0+ Impulsausgänge
mit Optokoppler,
1000 Imp./kWh
Mechanischer Zähler
Funktionskontrolle mit LED
Leitungsanschlüsse
Technische Daten
Charakteristik 1-phasig
■
direkte Messung
■
Klasse 1 gemäss EN 62053-21
■
Klasse B gemäss EN 50470-1
PTB- oder MID-Zulassung
■
S0+/S0- Ausgang
■
mit 1000 imp/kWh
Nennstrom In = 10 A,
■
Max. Strom Imax = 65 A
■
Anlaufstrom I
■
Montageart Aufbau
■
auf DIN-Schiene 35 mm
Zählkapazität 0...999'999.9
■
Anzeige mechanisch, 4 mm hohe Ziffern
■
Dezimalstelle rot
■
Nennspannung 230 V
■
Funktionskontrolle rote LED blinkend
■
intelligente Fehleranzeige
■
= 40 mA
St
; 50 Hz; P ≤ 0.4 W
AC
