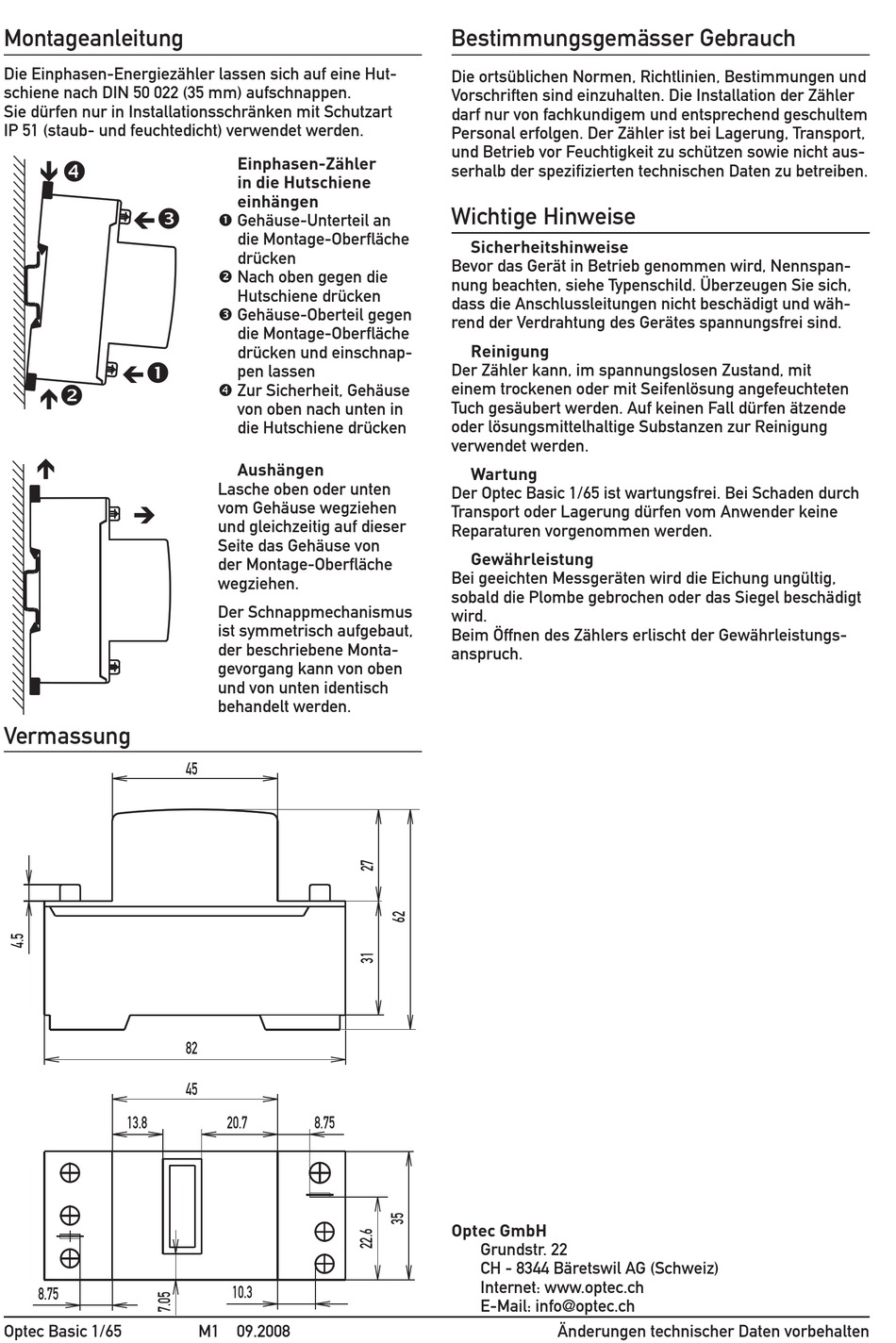

Montageanleitung
Die Einphasen-Energiezähler lassen sich auf eine Hut-
schiene nach DIN 50 022 (35 mm) aufschnappen.
Sie dürfen nur in Installationsschränken mit Schutzart
IP 51 (staub- und feuchtedicht) verwendet werden.
 
Vermassung
13.8
8.75
Optec Basic 1/65
Einphasen-Zähler
in die Hutschiene
einhängen
 Gehäuse-Unterteil an
die Montage-Oberfläche
drücken
 Nach oben gegen die
Hutschiene drücken
 Gehäuse-Oberteil gegen
die Montage-Oberfläche
drücken und einschnap-
pen lassen
 Zur Sicherheit, Gehäuse
von oben nach unten in
die Hutschiene drücken
Aushängen
Lasche oben oder unten
vom Gehäuse wegziehen
und gleichzeitig auf dieser
Seite das Gehäuse von
der Montage-Oberfläche
wegziehen.
Der Schnappmechanismus
ist symmetrisch aufgebaut,
der beschriebene Monta-
gevorgang kann von oben
und von unten identisch
behandelt werden.
45
82
45
20.7
8.75
10.3
M1 09.2008
Bestimmungsgemässer Gebrauch
Die ortsüblichen Normen, Richtlinien, Bestimmungen und
Vorschriften sind einzuhalten. Die Installation der Zähler
darf nur von fachkundigem und entsprechend geschultem
Personal erfolgen. Der Zähler ist bei Lagerung, Transport,
und Betrieb vor Feuchtigkeit zu schützen sowie nicht aus-
serhalb der spezifizierten technischen Daten zu betreiben.

Wichtige Hinweise

Sicherheitshinweise
Bevor das Gerät in Betrieb genommen wird, Nennspan-
nung beachten, siehe Typenschild. Überzeugen Sie sich,
dass die Anschlussleitungen nicht beschädigt und wäh-
rend der Verdrahtung des Gerätes spannungsfrei sind.
Reinigung
Der Zähler kann, im spannungslosen Zustand, mit
einem trockenen oder mit Seifenlösung angefeuchteten
Tuch gesäubert werden. Auf keinen Fall dürfen ätzende
oder lösungsmittelhaltige Substanzen zur Reinigung
verwendet werden.
Wartung
Der Optec Basic 1/65 ist wartungsfrei. Bei Schaden durch
Transport oder Lagerung dürfen vom Anwender keine
Reparaturen vorgenommen werden.
Gewährleistung
Bei geeichten Messgeräten wird die Eichung ungültig,
sobald die Plombe gebrochen oder das Siegel beschädigt
wird.
Beim Öffnen des Zählers erlischt der Gewährleistungs-
anspruch.
EG-Konformitätserklärung
Wir, Saia-Burgess Controls AG, CH 3280 Murten
(Schweiz), erklären in alleiniger Verantwortung, dass
die Energiezählerprodukte:
Optec Basic 1/65D5F10KR3T00 (Optec Basic 1/65 MID)
auf die sich die Erklärung bezieht, mit den folgenden
Normen oder normativen Dokumenten übereinstimmen:
EN 50470 Teile 1 und 2 (Elektromechanische Zähler)
Optec GmbH
Grundstr. 22
CH - 8344 Bäretswil AG (Schweiz)
Internet: www.optec.ch
E-Mail: info@optec.ch
Änderungen technischer Daten vorbehalten
