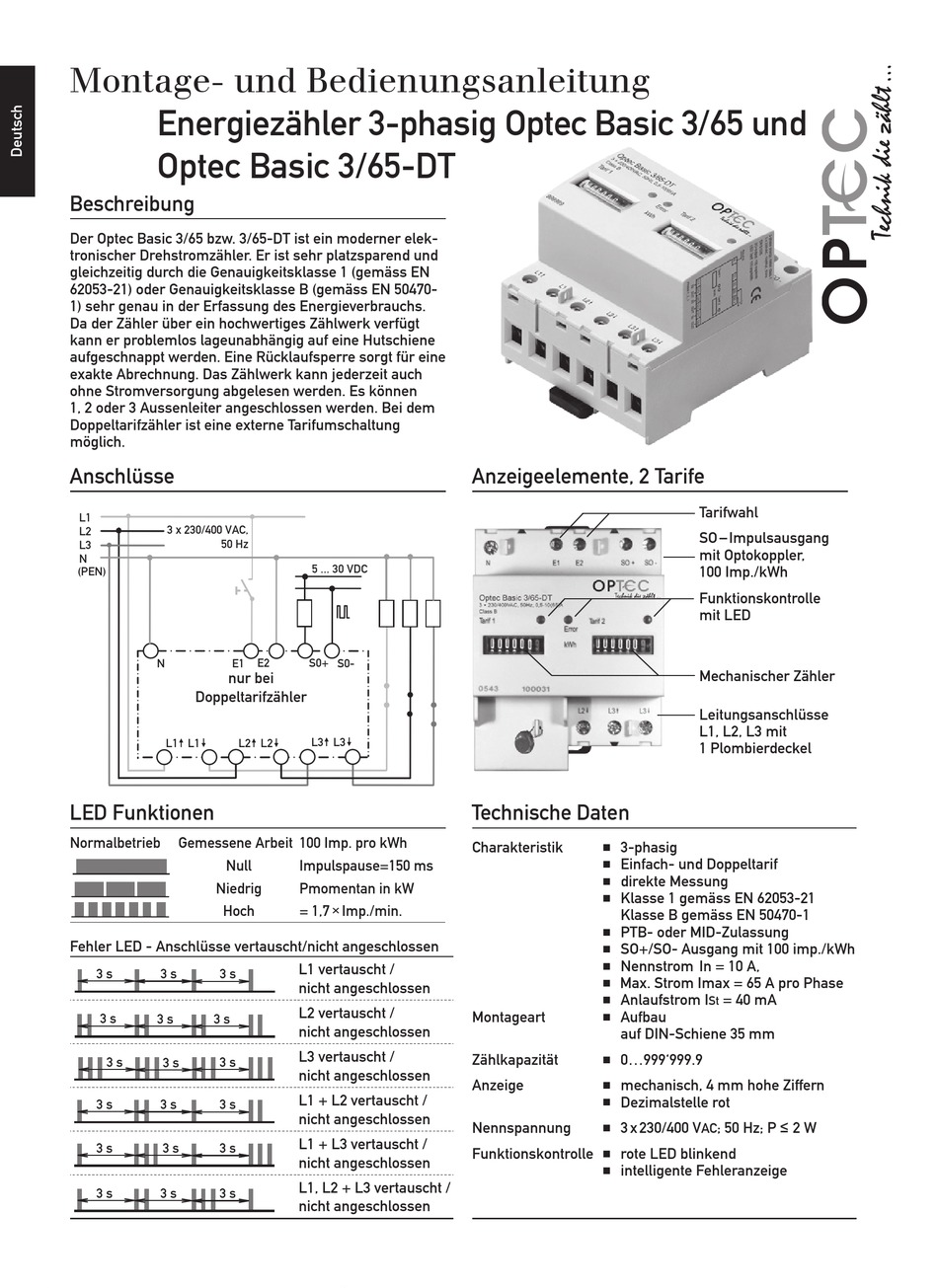

Montage- und Bedienungsanleitung
Energiezähler 3-phasig Optec Basic 3/65 und
Optec Basic 3/65-DT
Beschreibung
Der Optec Basic 3/65 bzw. 3/65-DT ist ein moderner elek-
tronischer Drehstromzähler. Er ist sehr platzsparend und
gleichzeitig durch die Genauigkeitsklasse 1 (gemäss EN
62053-21) oder Genauigkeitsklasse B (gemäss EN 50470-
1) sehr genau in der Erfassung des Energieverbrauchs.
Da der Zähler über ein hochwertiges Zählwerk verfügt
kann er problemlos lageunabhängig auf eine Hutschiene
aufgeschnappt werden. Eine Rücklaufsperre sorgt für eine
exakte Abrechnung. Das Zählwerk kann jederzeit auch
ohne Stromversorgung abgelesen werden. Es können
1, 2 oder 3 Aussenleiter angeschlossen werden. Bei dem
Doppeltarifzähler ist eine externe Tarifumschaltung
möglich.
Anschlüsse
L1
3 x 230/400 VAC,
L2
50 Hz
L3
N
(PEN)
N
E1
nur bei
Doppeltarifzähler
L1 L1
L2 L2
LED Funktionen
Normalbetrieb
Gemessene Arbeit 100 Imp. pro kWh
Null
Niedrig
Hoch
Fehler LED - Anschlüsse vertauscht/nicht angeschlossen
5 ... 30 VDC
E2
S0+ S0-
L3 L3
Impulspause=150 ms
Pmomentan in kW
= 1,7 × Imp./min.
L1 vertauscht /
nicht angeschlossen
L2 vertauscht /
nicht angeschlossen
L3 vertauscht /
nicht angeschlossen
L1 + L2 vertauscht /
nicht angeschlossen
L1 + L3 vertauscht /
nicht angeschlossen
L1, L2 + L3 vertauscht /
nicht angeschlossen
Anzeigeelemente, 2 Tarife
Technische Daten
Charakteristik
3-phasig
■
Einfach- und Doppeltarif
■
direkte Messung
■
Klasse 1 gemäss EN 62053-21
■
Klasse B gemäss EN 50470-1
PTB- oder MID-Zulassung
■
SO+/SO- Ausgang mit 100 imp./kWh
■
Nennstrom In = 10 A,
■
Max. Strom Imax = 65 A pro Phase
■
Anlaufstrom I
■
Montageart
Aufbau
■
auf DIN-Schiene 35 mm
Zählkapazität
0...999'999.9
■
Anzeige
mechanisch, 4 mm hohe Ziffern
■
Dezimalstelle rot
■
Nennspannung
3 x 230/400 V
■
Funktionskontrolle
rote LED blinkend
■
intelligente Fehleranzeige
■
Tarifwahl
SO – Impulsausgang
mit Optokoppler,
100 Imp./kWh
Funktionskontrolle
mit LED
Mechanischer Zähler
Leitungsanschlüsse
L1, L2, L3 mit
1 Plombierdeckel
= 40 mA
St
; 50 Hz; P ≤ 2 W
AC
