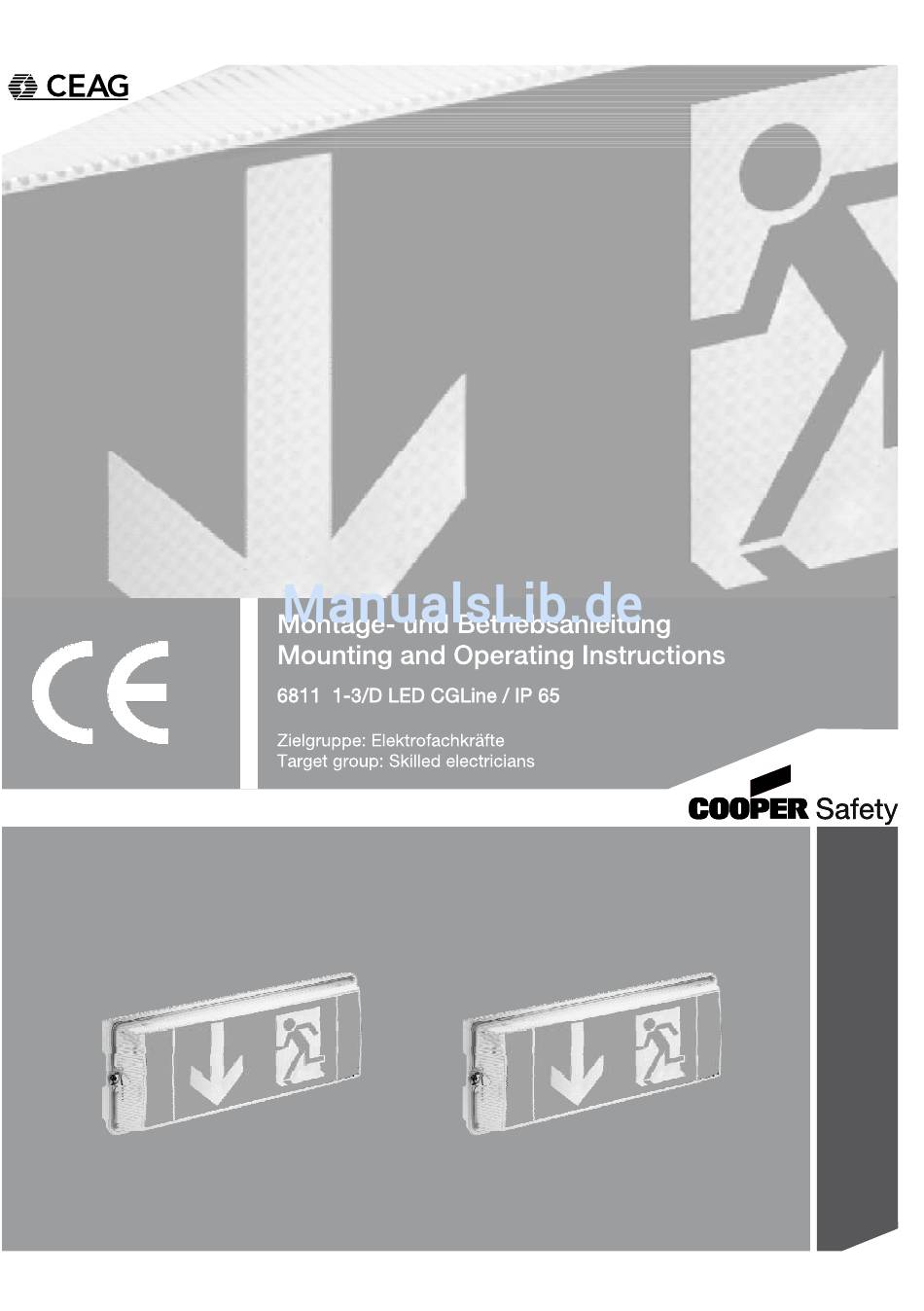

Ceag IP65 Montageanleitung Und Bedienungsanleitung

Led einzelbatterieleuchte 6811 1-3/d led cgline
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ceag IP65

Inhaltszusammenfassung für Ceag IP65

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung LED Einzelbatterieleuchte IP65 6811 1-3/D LED CGLine Inhaltsverzeichnis Aufbau der Leuchte / Construction of the luminaire ......3 Maßbild / Dimensional Drawing ............4 Sicherheitshinweise ................5 Normenkonformität ................5 Technische Daten .................. 5 5.1 Verwendungsbereich / Kurzbeschreibung ..............6 Installation / Inbetriebnahme ..............

  • Seite 3: Aufbau Der Leuchte / Construction Of The Luminaire

    Montage- und Betriebsanleitung LED Einzelbatterieleuchte IP65 6811 1-3/D LED CGLine Aufbau der Leuchte / Construction of the luminaire 6811 LED CGLine Abb. 1 1 Piktogrammhaube / Pictogram cover 2 Modulträger mit LED-Leiste / module carrier with LED-strip 3 Befestigungsschraube Modulträger/ fixing screw for module carrier 4 aufgeklappte Rückseite Modulträger / opened back side of the module carrier...

  • Seite 4: Maßbild / Dimensional Drawing

    Montage- und Betriebsanleitung LED Einzelbatterieleuchte IP65 6811 1-3/D LED CGLine Maßbilder / Dimensional Drawings 6811 LED CGLine Abb. 2 CEAG Notlichtsysteme GmbH...

  • Seite 5: Sicherheitshinweise

    Die Leuchte ist bestim mungs gemäß in unbeschädigtem und einwandfreiem Zustand zu betreiben! p Als Ersatz dürfen nur Originalteile von CEAG verwendet werden! p Bei Arbeiten an der Notleuchte ist erst das Netz (Ladephase und L’) abzuschalten und dann der Batteriekreis zu unterbrechen.

  • Seite 6: Verwendungsbereich / Kurzbeschreibung

    Die Sicherheits- und Rettungszeichenleuchte 6811 LED CGLine ist als Einzelbatterieleuchte in Installationen nach EN 50 172, DIN VDE 0100-718 und E DIN VDE 0108-100 geeignet. Die Einzelbatterieleuchten CGLine können mit dem CEAG CG-Controller CGLine 400 oder dem CGLine PC-Interface über eine Busleitung zentral überwacht werden.

  • Seite 7: Überwachtungseinrichtung Cgline

    Leuchte wieder verschließen, dabei auf den richtigen Sitz der Gummidichtung am Leuchtengehäuse achten! 6.2 Überwachungseinrichtung CGLine Die Leuchte 6811 LED CGLine ist für den Anschluss an den CEAG CG-Controller CGLine 400 und dem CEAG CGLine PC-Interface vorbereitet. Jeder Leuchte der Leuchtenserie CGLine ist eine individuelle, unverwechselbare Identifikationsnummer mit 6 Ziffern zugeordnet.

  • Seite 8: Dimmlevel

    Montage- und Betriebsanleitung LED Einzelbatterieleuchte IP65 6811 1-3/D LED CGLine 6.3 Dimmlevel Einstellen der Helligkeit im Netzbetrieb durch Betätigung des Prüftasters: Programmiersequenz: - Betätigung des Prüftasters für t< 1 sec. - Nach erstmaligem Aufleuchten der LED kann nun die Helligkeit durch erneutes Betätigen des Prüftasters in 3 Stufen verändert werden.

  • Seite 9: Kontroll Leds

    Bestimmungen ein! Im Fall von Rücksendungen benötigen Sie von uns eine RMA - Nummer. Entnehmen Sie bitte weitere Infos hierzu unserer Internetseite www.ceag.de! 8. Entsorgung / Recycling Beachten Sie bei der Entsorgung defekter Geräte die gültigen Vorschriften für Recycling und Entsor- gung.

  • Seite 10: Safety Notes

    The luminaire shall only be used for its intended purpose and in an indamaged and perfect condition! p Only genuine CEAG spare parts may be used for replacement and repair! p When working on the emergency luminaire first cut off mains (charging phase and L’) and inter- rupt battery operation.

  • Seite 11: Brief Description / Scope Of Application

    As a self contained luminaire the 6811 LED CGLine emergency luminaire is suitable for installations acc. to EN 50 172, DIN VDE 0100-718 und E DIN VDE 0108-100. With the CEAG CG-Controller CG- Line 400 or the CGLine PC-Interface the self-contained luminaires can be monitored centrally via a bus cable.

  • Seite 12: Cgline Monitoring Device

    Close the luminaire by taking care of the right fit of the gasket of the luminaire! 6.2 CGLine Monitoring Device The luminaire 6811 LED CGLine is prepared for connection to the CEAG CG- Controller CGLine 400 or the CEAG CGLine PC-Interface. An individual, distinct identification number (6 characters) is assigned to every luminaire in the CGLine luminaire series.

  • Seite 13: Dim-Level

    Operating Instructions Self contained LED luminaire IP65 6811 1-3/D LED CGLine 6.3 Dim-Level Setting the brightness in mainsmode by using the test button - Push the test-button for t < 1 sec. - After the first flash of the LED the lightness can be changed by pushing the button again in 3 steps.

  • Seite 14: Control Leds

    Operating Instructions Self contained LED luminaire IP65 6811 1-3/D LED CGLine 6.6 Control LEDs Coding of the fault display: Status LED green LED yellow LED red No failure Emergency mode alternately 1 min. Delay-time on mains return Luminaire in function test...
  • Seite 15 Operating Instructions Self contained LED luminaire IP65 6811 1-3/D LED CGLine CEAG Notlichtsysteme GmbH...
  • Seite 16 400 71 860 095/xxx/08.08/WK...
