RTW TouchMonitor TM3 Datenblatt Seite 7

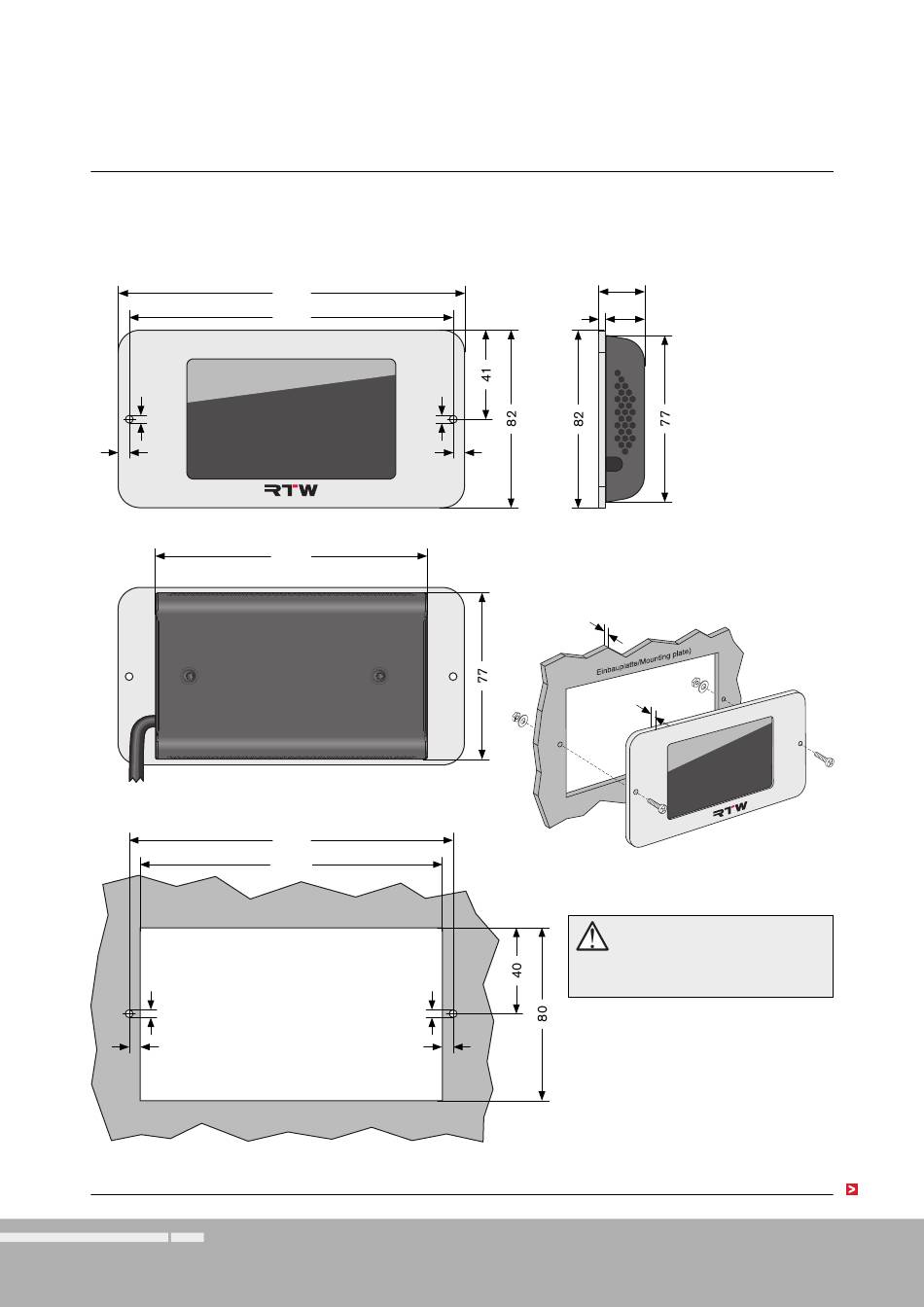

Abmessungen (Fortsetzung)
Option TM3-2U
(kann nur zusammen mit einem TM3 oder TM3S bestellt werden – ermöglicht den Einbau in Frontplatten oder in den optionalen
19"/2HE-Baugruppenträger TM3-MA2U)
Ø 3,5
5
1 | Frontansicht
3 | Rückansicht
Ausschnitt: 80 x 140,2
Ø 3,5
4,9
Einbauplatte
4 | Ausschnitt der Einbauplatte
© 03/2017 | Änderungen vorbehalten. | RTW GmbH & Co.KG | Am Wassermann 25 | 50829 Köln | Fon +49 221. 70 913-0 | Fax +49 221. 70 913-32 | rtw@rtw.com | www.rtw.com
160
150
Ø 3,5
125,3
150
140,2
Ø 3,5
4,9
20,7
3 17,7
5
2 | Seitenansicht
Maße in mm
Allgemeine Toleranz: ±0,5 mm
2
5 | Einbau
Zur Sicherstellung der adäquaten
Belüftung des Gerätes nach dem
Einbau sollte die Einbauplatte
maximal 2 mm dick sein!
3
Schrauben:
M3 x (min. 6 mm +
Plattendicke)
7
