Schraubklemmen
Für den Anschluss der Lautsprecherkabel
befindet sich auf der Rückseite der Box ein
Anschlussfeld mit farblich gekennzeichneten
Schraubklemmen. Drehen Sie die Schraub-
klemmen auf und führen Sie das abisolierte
Ende des Kabels in die dann frei werdende
Bohrung ein. Am Lautsprecherkabel ist eine
Ader farblich oder durch Formgebung
gekennzeichnet. Diese Plus-Zuleitung verschrauben Sie mit der roten Klemme, die
andere Ader mit der schwarzen Klemme. Ziehen Sie die Schrauben handfest an.
Um die richtige Polarität zu gewährleisten, überprüfen Sie bitte auch den korrekten
Anschluss an Ihrem Verstärker. Auch hier gehört die gekenn zeichnete Ader an
den (+) Pol, die andere an die schwarze (-)
Schraubklemme.

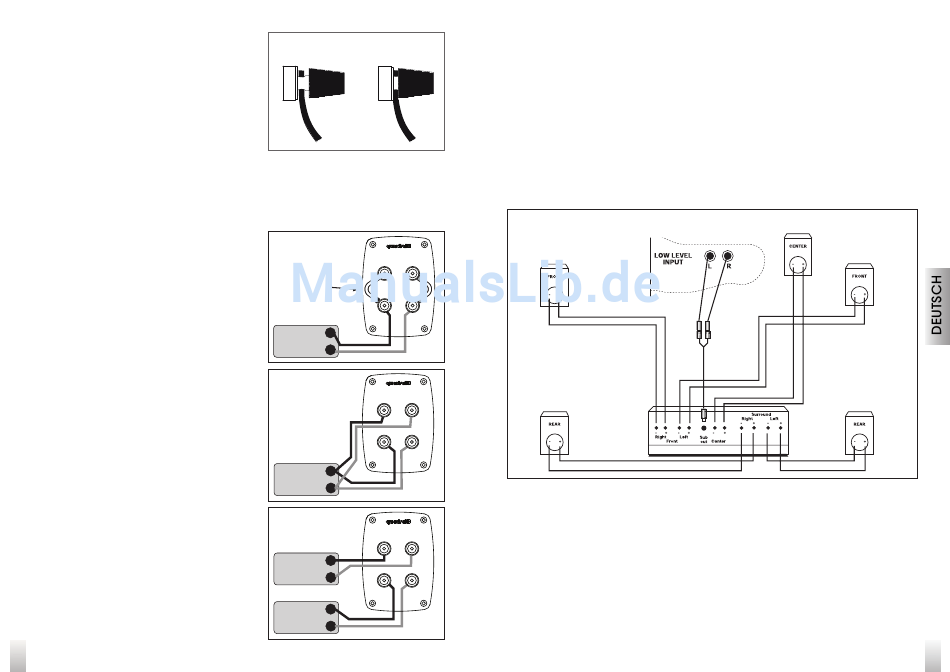

Bei den AURUM Lautsprechern können Sie
zwischen drei Betriebsarten wählen.
a) konventioneller Betrieb
Entfernen
Sie
die
Brücken nicht und
schließen Sie die Lautsprecherkabel ge-
mäß der Abbildung an.
b) Bi-wiring Betrieb
Entfernen Sie die Brücken nach dem
Lösen der vier Schraubklemmen auf der
Lautsprecherrückseite und schließen Sie
die Kabel gemäß der Abbildung an.
c) Bi-amping Betrieb
Entfernen Sie die Brücken und schließen
Sie die Kabel gemäß der Abbildung an.
Beim Bi-wiring / Bi-amping Betrieb der
AURUM VIII befinden sich die beiden
20
-
+
HI
Brücke
-
LO
+
-
-
+
Verstärker/
HI
Brücke
+
Endstufe
-
LO
+
-
-
+
HI
Verstärker/
Brücke
+
Endstufe
-
+
LO
-
Verstärker/
+
-
Endstufe
+
HI
-
+
LO
-
-
+
HI
Verstärker/
+
Endstufe
-
+
LO
-
-
+
HI
Verstärker/
+
Endstufe
-
+
LO
-
Verstärker/
Endstufe
+
Hoch-/Mittelton
-
+
HI
-
Verstärker/
+
Endstufe
-
+
LO
Tiefton
-
Hoch-/Mittelton
-
+
HI
Verstärker/
-
+
Endstufe
Verstärker/
Endstufe
+
-
+
LO
Tiefton
Schraubklemmen für den Tieftöner unten und die für den Mittel- und Hochtöner
oben auf der Anschlussplatte.
Achten Sie in diesen Betriebsarten unbedingt auf die Einhaltung der korrekten
Polung und darauf, dass Sie die Brücken am Lautsprecherterminal entfernen, da es
sonst zu Beschädigungen an Ihrem Verstärker kommen kann.
Betrieb an einem Surround Verstärker
Wenn Sie den Anschluss und die Platzierung Ihrer Lautsprecher gemäß der
Abbildung vorgenommen haben, müssen Sie die Einstellung im Bassmanagement
Ihres Surround-Verstärkers vornehmen.
Rechts
Low Level Anschluss
Surround-Verstärker
Lesen Sie hierzu bitte unbedingt die Bedienungsanleitung des Verstärker-Herstellers.
Da das Bassmanagement vor allem von der Lautsprecher-Konfiguration abhängt,
geben wir Ihnen im folgenden einige übliche Einstellungen vor.
a) Kleine und kleinste Satellitenlautsprecher müssen im „small" Modus betrieben
werden. Die Einstellung an Ihrem Verstärker ist wie folgt vorzunehmen:
Front:
small
Rear:
small
Links
Subwoofer
Center:
small
Subwoofer:
yes
