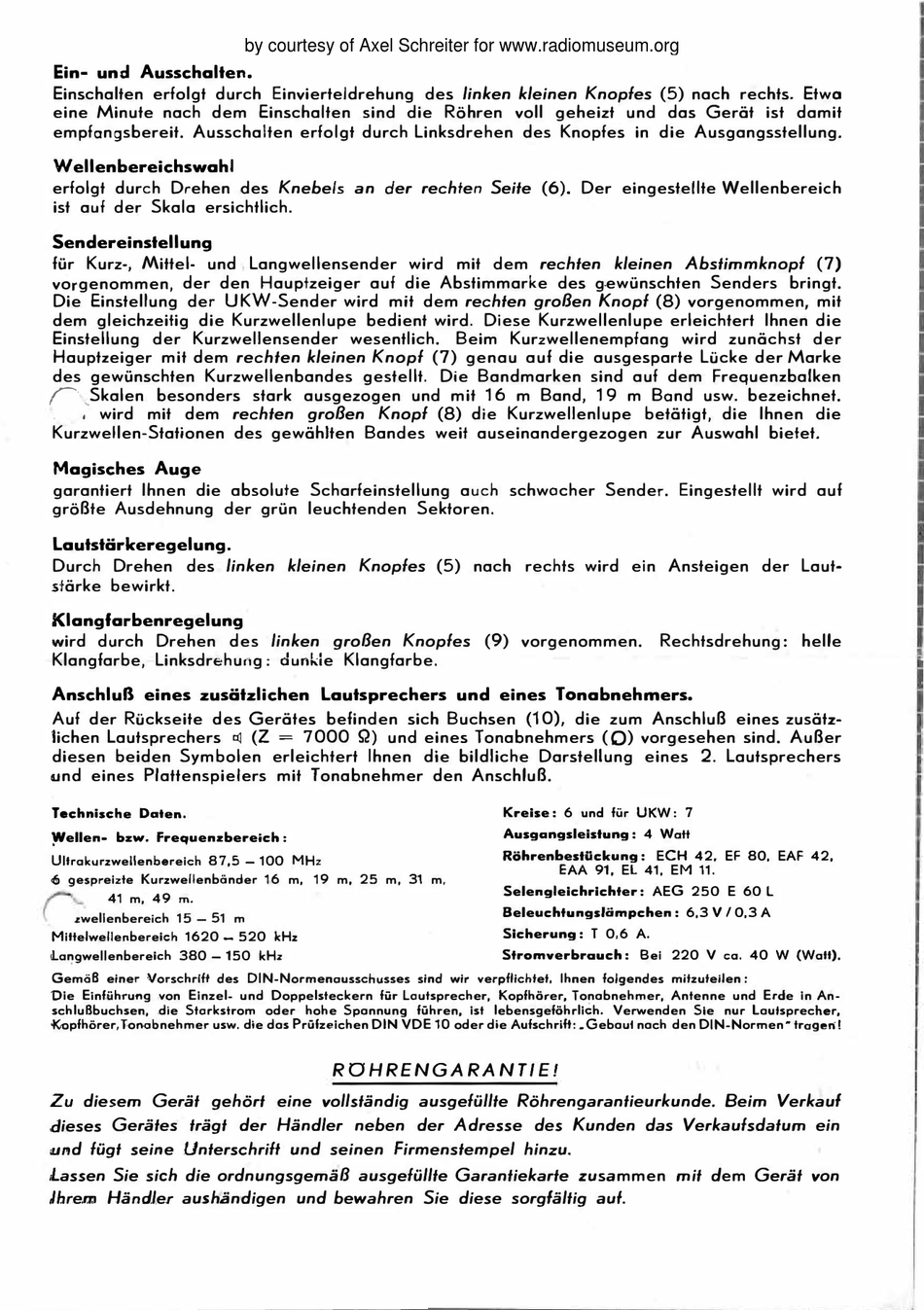

Ein- und Ausschalten.
Einschalten erfolgt durch Einvierteldrehung des linken kleinen Knopfes (5) nach rechts. Etwa
eine Minute nach dem Einschalten sind die Röhren voll geheizt und das Gerät ist damit
empfangsbereit. Ausschalten erfolgt durch Linksdrehen des Knopfes in die Ausgangsstellung.
Wellenbereichswahl
erfolgt durch Drehen des Knebels an der rechten Seite (6). Der eingestellte Wellenbereich
ist auf der Skala ersichtlich.
Sendereinstellung
für Kurz-, Mittel- und Langwellensender wird mit dem rechten kleinen Abstimmknopf (7)
vorgenommen, der den Hauptzeiger auf die Abstimmarke des g. e wünschten Senders bringt.
Die Einstellung der UKW-Sender wird mit dem rechten großen Knopf (8) vorgenommen, mit
dem gleichzeitig die Kurzwellenlupe bedient wird. Diese Kurzwellenlupe erleichtert Ihnen die
Einstellung der Kurzwellensender wesentlich.
Hauptzeiger mit dem rechten kleinen Knopf (7) genau auf die ausgesparte Lücke der Marke
des gewünschten Kurzwellenbandes gestellt. Die Bandmarken sind auf dem Frequenzbalken
/'
,Skalen besonders stark ausgezogen und mit
wird mit dem rechten großen Knopf (8) die Kurzwellenlupe betätigt, die Ihnen die
.
,
Kurzwellen-Stationen des gewählten Bandes weil auseinandergezogen zur Auswahl bietet.
Magisches Auge
garantiert Ihnen die absolute Scharfeinstellung auch schwacher Sender. Eingestellt wird auf
größte Ausdehnung der grün leuchtenden Sektoren.
Lautstärkeregelung.
Durch Drehen des linken kleinen Knopfes (5) nach rechts wird ein Ansteigen der Laut
stärke bewirkt.
Klangfarbenregelung
wird durch Drehen des linken großen Knopfes (9) vorgenommen.
Klangfarbe, Linksdrehul' l g: dunkle Klangfarbe.
Anschluß eines zusätzlichen Lautsprechers und eines Tonabnehmers.
Auf der Rückseite des Gerätes befinden sich Buchsen
lichen Lautsprechers ol
diesen beiden Symbolen erleichtert Ihnen die bildliche Darstellung eines 2. Lautsprechers
und eines Plattenspielers mit Tonabnehmer den Anschluß.
Technische Daten.
�ellen- bzw. Frequenzbereich:
Ultrakurzwellenbereich 87,5 -100 MHz
6 gespreizte Kurzwellenbänder 16 m, 19 m, 25 m, 31 m,
41 m, 49 m,
zwellenbereich 15 - 51 m
Mittelwellenbereich 1620 - 520 kHz
Langwellenbereich 380 -150 kHz
Gemäß einer Vorsehriff des DIN-Normenausschusses sind wir verpflichtet, Ihnen folgendes mitzuteilen:
t)ie Elnf.ührung - v on Einzel- und Doppelsteckern für Lautsprecher, Kopfhörer, Tonabnehmer, Antenne und Erde in An
schlußbuchsen, ,die Starkstrom oder hohe Spannung fUhren, ist lebensgeföhrliCh. Verwenden Sie nur Lautsprecher,
Mpfhörer,Tonobnehmer usw. die das PrUfzeichen DIN VDE 10 oder die AufschriU: .Gebaut nach den DIN-Normen" trogen'!
Zu
diesem Gerät gehört eine vollständig ausgefüllte Röhrengarantieurkunde. Beim Verkauf
dieses Gerätes trägt der Händler neben der Adresse des Kunden das Verkaufsdatum ein
umd fügt seine Untersehriff und seinen Firmenstempel hinzu.
Lassen Sie sich die ordnungsgemäß ausgefüllte Garantiekarte zusammen mit dem Gerät von
Jhrem Händler aushändigen und bewahren Sie diese sorgfältig auf.
by courtesy of Axel Schreiter for www.radiomuseum.org
=
(Z
7000
Q) und eines Tonabnehmers ( 0) vorgesehen sind. Außer
ROHRENGARANTIE!
Beim Kurzwellenempfang wird zunächst der
16
19
m Band,
m Bond usw. bezeichnet.
(10),
die zum Anschluß eines zusätz
Kreise: 6 und für UKW: 7
Ausgangsleistung: 4
Röhrenbestückung: ECH 42, EF 80, EAF 42,
EAA 91, EL 41, EM 11.
Selengleichrichter: AEG 250 E 60 L
Beleuchtungslämpchen: 6,3 V/ 0,3 A
Sicherung: T 0,6 A.
Stromverbrauch: Bei 220 V ca. 40 W (Watt).
Rechtsdrehung: helle
Watt
