Instandsetzung
20
10
8
6
4
2
1
0,8
0,6
0,4
10 30 50 70 90 110
Temperatur in °C
Sensortyp: NTC 10 kΩ

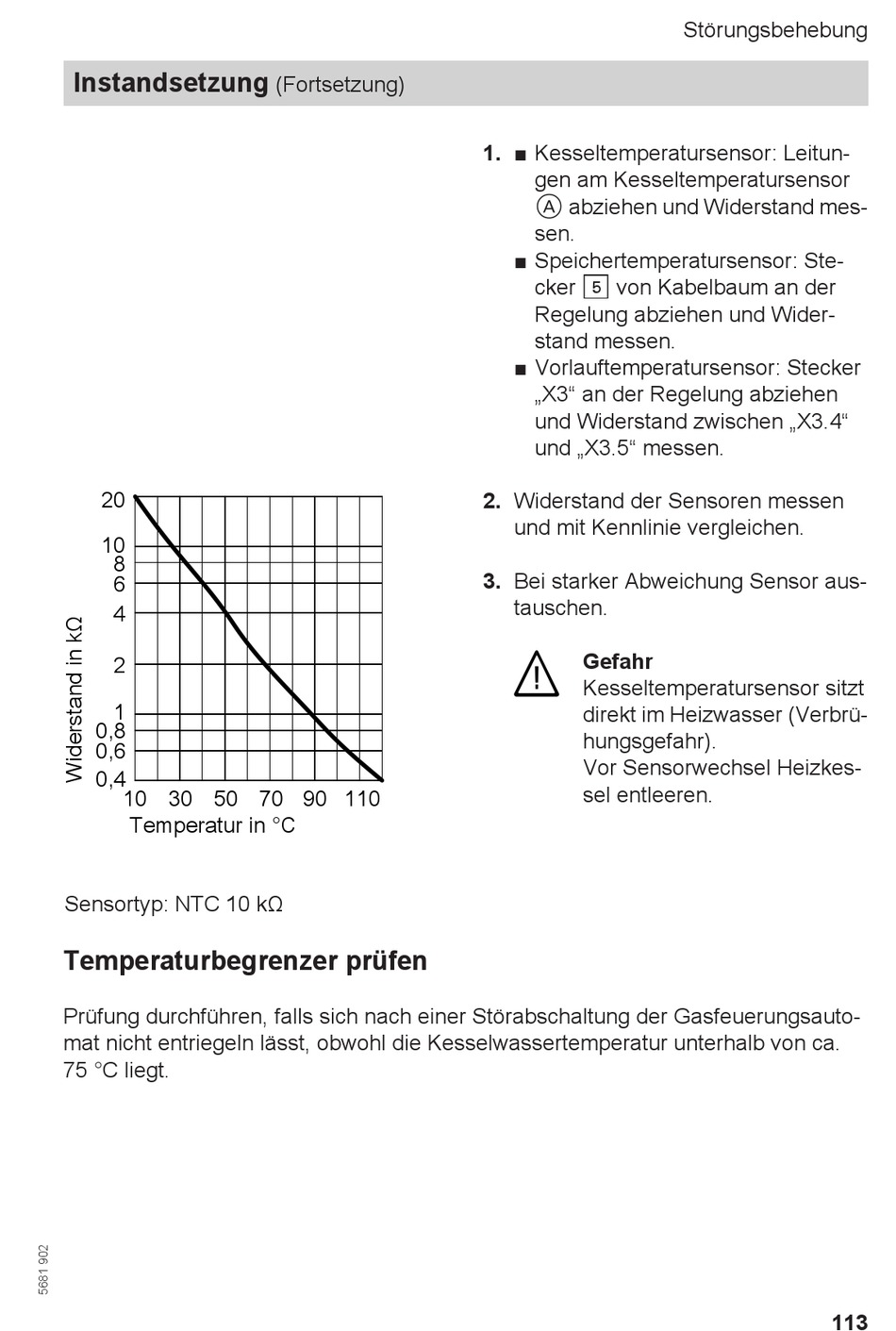

Temperaturbegrenzer prüfen
Prüfung durchführen, falls sich nach einer Störabschaltung der Gasfeuerungsauto-
mat nicht entriegeln lässt, obwohl die Kesselwassertemperatur unterhalb von ca.
75 °C liegt.
(Fortsetzung)
1. ■ Kesseltemperatursensor: Leitun-
gen am Kesseltemperatursensor
A abziehen und Widerstand mes-
sen.
■ Speichertemperatursensor: Ste-
cker % von Kabelbaum an der
Regelung abziehen und Wider-
stand messen.
■ Vorlauftemperatursensor: Stecker
„X3" an der Regelung abziehen
und Widerstand zwischen „X3.4"
und „X3.5" messen.
2. Widerstand der Sensoren messen
und mit Kennlinie vergleichen.
3. Bei starker Abweichung Sensor aus-
tauschen.
Gefahr
Kesseltemperatursensor sitzt
direkt im Heizwasser (Verbrü-
hungsgefahr).
Vor Sensorwechsel Heizkes-
sel entleeren.
