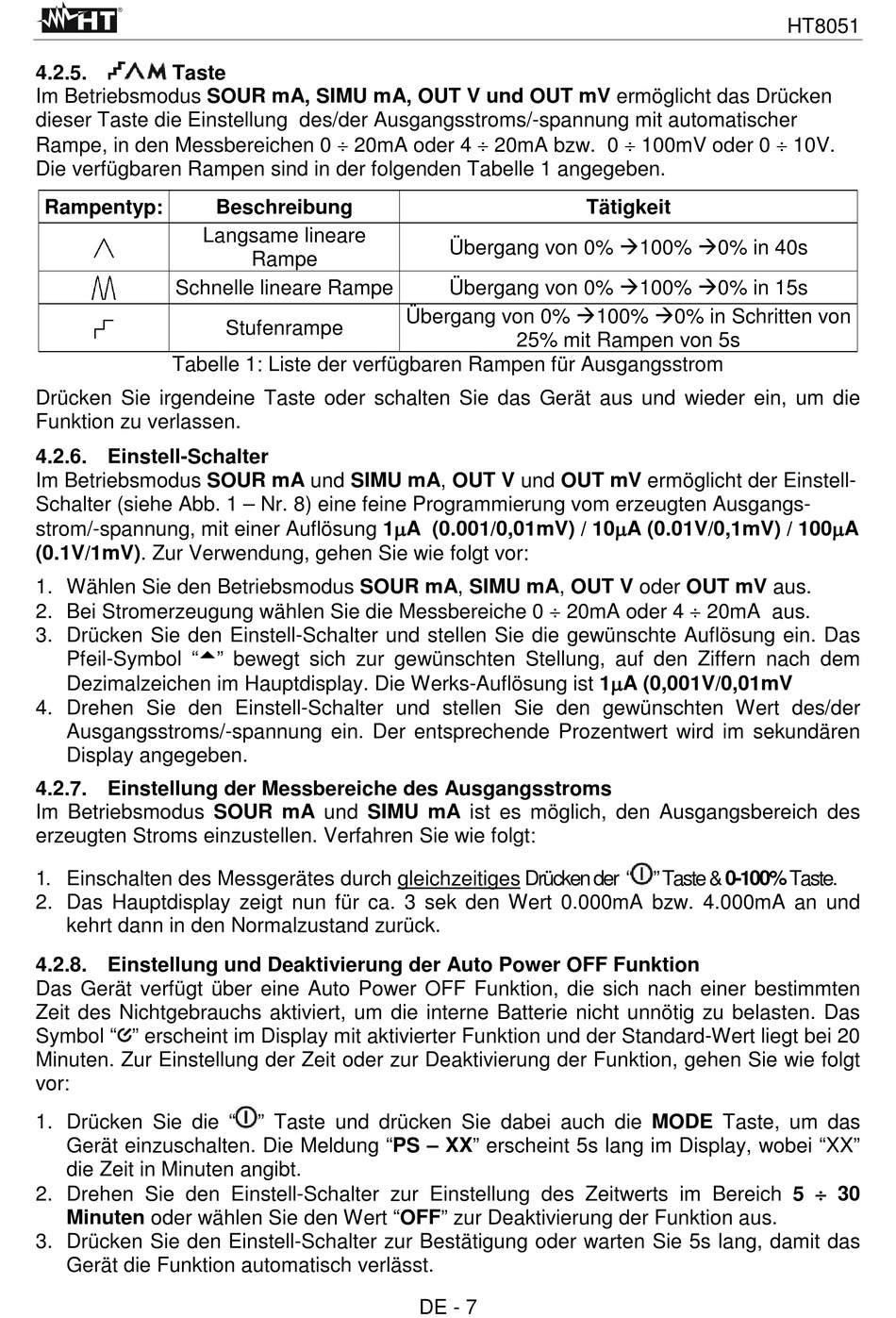

4.2.5.
Taste
Im Betriebsmodus SOUR mA, SIMU mA, OUT V und OUT mV ermöglicht das Drücken
dieser Taste die Einstellung des/der Ausgangsstroms/-spannung mit automatischer
Rampe, in den Messbereichen 0 ÷ 20mA oder 4 ÷ 20mA bzw. 0 ÷ 100mV oder 0 ÷ 10V.
Die verfügbaren Rampen sind in der folgenden Tabelle 1 angegeben.
Rampentyp:
Langsame lineare
Schnelle lineare Rampe
Tabelle 1: Liste der verfügbaren Rampen für Ausgangsstrom
Drücken Sie irgendeine Taste oder schalten Sie das Gerät aus und wieder ein, um die
Funktion zu verlassen.
4.2.6. Einstell-Schalter
Im Betriebsmodus SOUR mA und SIMU mA, OUT V und OUT mV ermöglicht der Einstell-
Schalter (siehe Abb. 1 – Nr. 8) eine feine Programmierung vom erzeugten Ausgangs-
strom/-spannung, mit einer Auflösung 1µA (0.001/0,01mV) / 10µA (0.01V/0,1mV) / 100µA
(0.1V/1mV). Zur Verwendung, gehen Sie wie folgt vor:
1. Wählen Sie den Betriebsmodus SOUR mA, SIMU mA, OUT V oder OUT mV aus.
2. Bei Stromerzeugung wählen Sie die Messbereiche 0 ÷ 20mA oder 4 ÷ 20mA aus.
3. Drücken Sie den Einstell-Schalter und stellen Sie die gewünschte Auflösung ein. Das
Pfeil-Symbol "" bewegt sich zur gewünschten Stellung, auf den Ziffern nach dem
Dezimalzeichen im Hauptdisplay. Die Werks-Auflösung ist 1µA (0,001V/0,01mV
4. Drehen Sie den Einstell-Schalter und stellen Sie den gewünschten Wert des/der
Ausgangsstroms/-spannung ein. Der entsprechende Prozentwert wird im sekundären
Display angegeben.
4.2.7. Einstellung der Messbereiche des Ausgangsstroms
Im Betriebsmodus SOUR mA und SIMU mA ist es möglich, den Ausgangsbereich des
erzeugten Stroms einzustellen. Verfahren Sie wie folgt:
1. Einschalten des Messgerätes durch gleichzeitiges Drücken der " " Taste & 0-100% Taste.
2. Das Hauptdisplay zeigt nun für ca. 3 sek den Wert 0.000mA bzw. 4.000mA an und
kehrt dann in den Normalzustand zurück.
4.2.8. Einstellung und Deaktivierung der Auto Power OFF Funktion
Das Gerät verfügt über eine Auto Power OFF Funktion, die sich nach einer bestimmten
Zeit des Nichtgebrauchs aktiviert, um die interne Batterie nicht unnötig zu belasten. Das
Symbol " " erscheint im Display mit aktivierter Funktion und der Standard-Wert liegt bei 20
Minuten. Zur Einstellung der Zeit oder zur Deaktivierung der Funktion, gehen Sie wie folgt
vor:
1. Drücken Sie die "
Gerät einzuschalten. Die Meldung "PS – XX" erscheint 5s lang im Display, wobei "XX"
die Zeit in Minuten angibt.
2. Drehen Sie den Einstell-Schalter zur Einstellung des Zeitwerts im Bereich 5 ÷ 30
Minuten oder wählen Sie den Wert "OFF" zur Deaktivierung der Funktion aus.
3. Drücken Sie den Einstell-Schalter zur Bestätigung oder warten Sie 5s lang, damit das
Gerät die Funktion automatisch verlässt.
Beschreibung
Rampe
Stufenrampe
" Taste und drücken Sie dabei auch die MODE Taste, um das
Übergang von 0% 100% 0% in 40s
Übergang von 0% 100% 0% in 15s
Übergang von 0% 100% 0% in Schritten von
25% mit Rampen von 5s
DE - 7
Tätigkeit
HT8051
