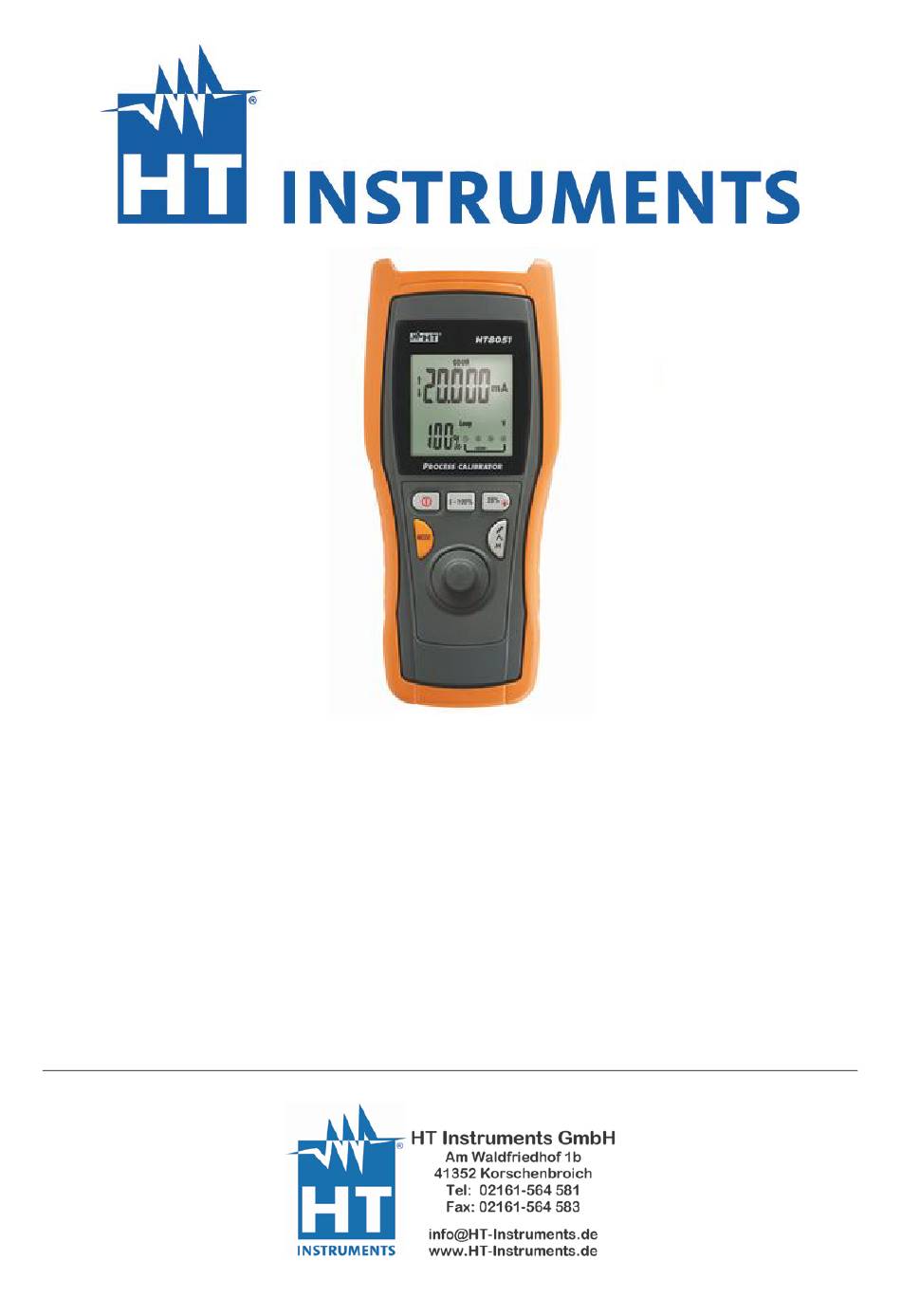

- Seite 1 HT8000 & HT8051 Digitale Prozesskalibratoren Bedienungsanleitung Copyright HT 2014 Version DE 1.00e - 17/07/2017...
- Seite 2 Copyright HT 2014 Version DE 1.00e - 17/07/2017...
-
Seite 3: Inhaltsverzeichnis
Simulation eines Wandlers ..................13 WARTUNG UND PFLEGE ..................14 5.1. Allgemeine Informationen ..................14 5.2. Wiederaufladung des internen Akkus (HT8051) ..........14 5.3. Batteriewechsel (Nur HT8000) ................15 5.4. Reinigung ......................15 5.5. LEBENSENDE ....................15 TECHNISCHE DATEN ....................16 6.1. -
Seite 4: Sicherheitsvorkehrungen Und Verfahren
• Führen Sie keine Messungen unter Umweltbedingungen durch, die die in § 6.2.1. angegebenen Grenzwerte überschreiten. • Prüfen Sie, ob die Batterie(HT8000) bzw. der Akku (HT8051) korrekt installiert ist. • Bevor Sie die Messleitungen mit dem zu messenden Stromkreis verbinden, sollten Sie überprüfen, ob die korrekte Messfunktion ausgewählt worden ist, um eine... -
Seite 5: Während Der Anwendung
HT8051 1.2. WÄHREND DER ANWENDUNG Lesen Sie die folgenden Empfehlungen und Anweisungen sorgfältig: WARNUNG Das Nichtbefolgen der Warnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen. • Bevor Sie eine Messfunktion auswählen, trennen Sie die Messleitungen vom zu messenden Stromkreis ab. -
Seite 6: Allgemeine Beschreibung
Die Stromversorgung des HT8051 erfolgt durch einen 1x7.4V Li-ION Akku, der zum Standardlieferumfang gehört. Für die Wiederaufladung des Akkus über den mitgelieferten Netzstecker bzw. Austausch der Batterie beziehen Sie sich auf § 5.2. Das Modell HT8000 wird durch eine 9V Batterie vom Typ IEC 1604 NEDA 6F22 versorgt die zum Lieferumfang gehört. -
Seite 7: Bedienungsanleitung
HT8051 4. BEDIENUNGSANLEITUNG 4.1. GERÄTEBESCHREIBUNG LEGENDE: 1. Eingangsbuchsen Loop, mA, COM, mV/V 2. LCD-Anzeige Taste 4. 1-100% Taste 5. 25%/ Taste 6. MODE Taste Taste 8. Funktions-Schalter Abb. 1: Gerätebeschreibung LEGENDE: 1. Betriebsart-Anzeiger 2. Auto Power OFF Symbol 3. Batteriewarnanzeige 4. -
Seite 8: Beschreibung Der Funktionstasten Und Anfangseinstellungen
HT8051 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN UND ANFANGSEINSTELLUNGEN 4.2.1. Taste Durch einfaches Drücken dieser Taste schalten Sie das Gerät ein/aus. Die letzte ausgewählte Funktion wird im Display angezeigt. 4.2.2. 0-100% Taste Im Betriebsmodus SOUR mA, SIMU mA, OUT V und OUT mV ermöglicht das Drücken dieser Taste die schnelle Einstellung des Anfangs- (0mA oder 4mA) und Endwertes (20mA) des erzeugten Ausgangsstroms bzw. -
Seite 9: Taste
HT8051 4.2.5. Taste Im Betriebsmodus SOUR mA, SIMU mA, OUT V und OUT mV ermöglicht das Drücken dieser Taste die Einstellung des/der Ausgangsstroms/-spannung mit automatischer Rampe, in den Messbereichen 0 ÷ 20mA oder 4 ÷ 20mA bzw. 0 ÷ 100mV oder 0 ÷ 10V. Die verfügbaren Rampen sind in der folgenden Tabelle 1 angegeben. -
Seite 10: Beschreibung Der Messfunktionen
HT8051 4.3. BESCHREIBUNG DER MESSFUNKTIONEN 4.3.1. DC Spannungsmessung WARNUNG Die maximale DC Eingangsspannung beträgt 30V DC. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. Abb. -
Seite 11: Erzeugung Von Gleichspannung
HT8051 4.3.2. Erzeugung von Gleichspannung WARNUNG Die maximale DC Eingangsspannung beträgt 30V DC. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. Abb. -
Seite 12: Dc Strommessung
HT8051 4.3.3. DC Strommessung WARNUNG Der maximale DC Eingangsstrom beträgt 24mA. Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. Abb. -
Seite 13: Erzeugung Von Gleichstrom
HT8051 4.3.4. Erzeugung von Gleichstrom WARNUNG Der maximale erzeugte Ausgangs-Gleichstrom zur Verwendung in passiven Kreisen beträgt 24mA. Bei eingestellten Werten von > 0,004mA werden die Werte blinkend dargestellt solange kein geschlossener Messkreis vorhanden ist. Abb. 6: Erzeugung von Gleichstrom 1. Drücken Sie die MODE Taste und wählen Sie den Messmodus SOUR mA aus. Das Symbol “SOUR”... -
Seite 14: Messung Von Ausgangs-Gleichstrom Aus Externen Wandlern (Loop)
HT8051 4.3.5. Messung von Ausgangs-Gleichstrom aus externen Wandlern (Loop) WARNUNG • In diesem Betrieb liefert das Gerät eine stabile Ausgangsspannung von 25VDC +/-10%, die in der Lage ist, einen externen Wandler zu versorgen und die gleichzeitige Messung des Stroms zu ermöglichen. •... -
Seite 15: Simulation Eines Wandlers
HT8051 4.3.6. Simulation eines Wandlers WARNUNG In diesem Betrieb liefert das Gerät einen einstellbaren Ausgangsstrom bis 24mA DC. Es ist notwendig, eine externe Versorgung mit einer Spannung zwischen 12V und 28V DC zu liefern, um den Strom einstellen zu können. Bei eingestellten Werten von >... -
Seite 16: Wartung Und Pflege
Schaltkreise des Gerätes beschädigen könnten. 5.2. WIEDERAUFLADUNG DES INTERNEN AKKUS (HT8051) Wenn im Display das Symbol “ ” erscheint, muss der interne Akku aufgeladen bzw. die Batterie ( HT8000) ersetzt werden. WARNUNG Nur Fachleute oder ausgebildete Techniker dürfen dieses Verfahren durchführen. -
Seite 17: Batteriewechsel (Nur Ht8000)
HT8051 5.3. BATTERIEWECHSEL (NUR HT8000) Wenn im Display das Symbol “ ” erscheint, muss die Batterie (HT8000) ersetzt werden. WARNUNG Nur Fachleute oder ausgebildete Techniker dürfen dieses Verfahren durchführen. 1. Schalten Sie das Gerät mit der Taste aus. 2. Entfernen Sie alle Messleitungen vom Messgerät 3. -
Seite 18: Technische Daten
HT8051 6. TECHNISCHE DATEN 6.1. TECHNISCHE EIGENSCHAFTEN Die Messgenauigkeit ist angegeben als [%Ablesung + (Ziffern) * Auflösung] bei 18°C ÷ 28°C, <75%RH Gemessene DC Spannung Eingangs Bereich Auflösung Genauigkeit Überlastschutz Widerstand 0.01mV 0.01÷100.00mV ±(0.02%Abl.+4Ziffern) 30VDC 1MΩ 0.001÷10.000V 0.001V Erzeugte DC Spannung Bereich Auflösung Genauigkeit... -
Seite 19: Allgemeine Eigenschaften
• Zwei Krokodilklemmen • Schutzholster • Robuster Transportkoffer ( nur HT8051 • Schutztasche (nur HT8000) • Lion 7,4V Akku (nur HT8051) bzw. 9V Batterie ( nur HT8000) • Externes Netzteil zum Aufladen des Akkus ( nur HT8051) • Benutzerhandbuch DE - 17... -
Seite 20: Service
HT8051 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das Gerät gekauft haben.
