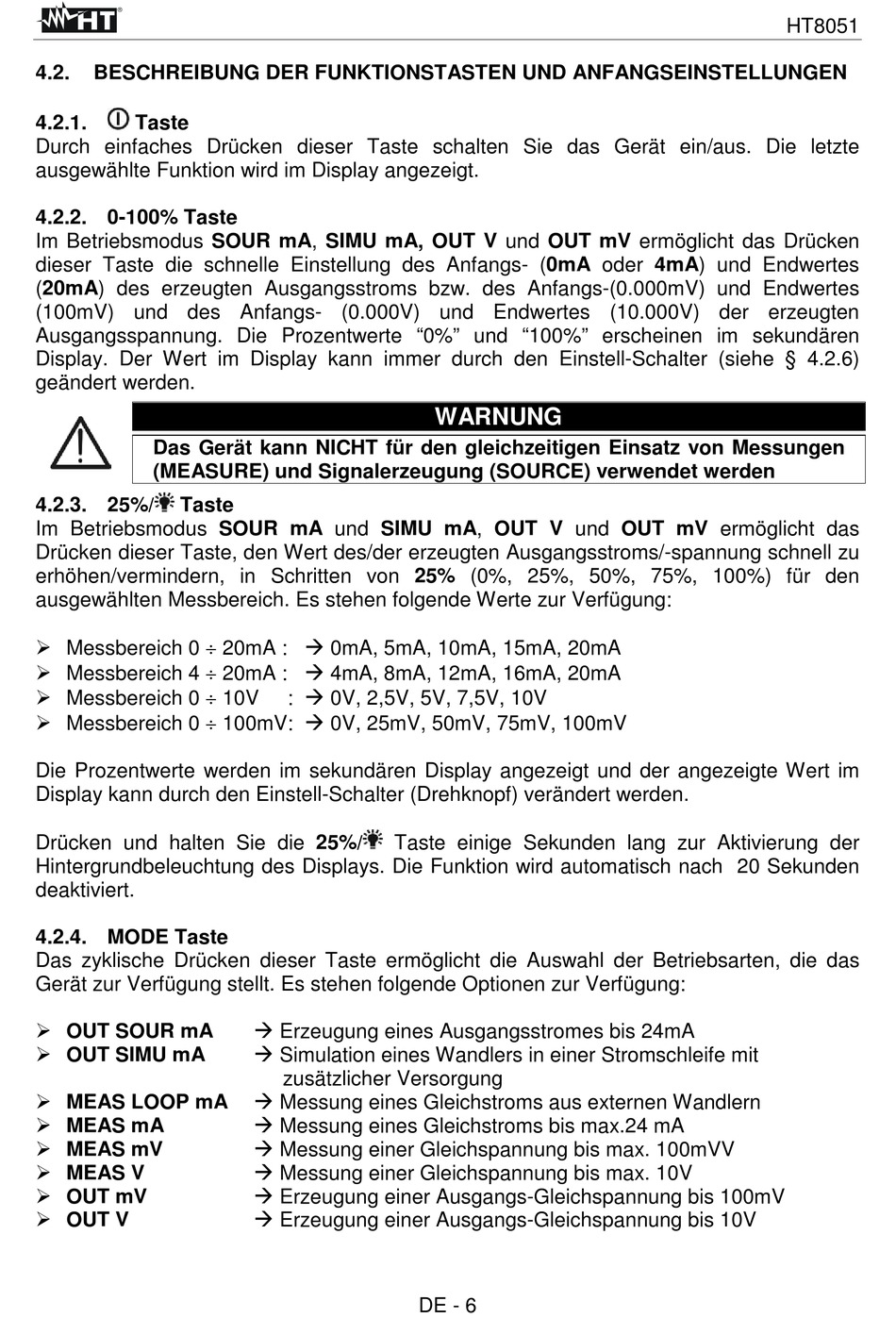

4.2.

BESCHREIBUNG DER FUNKTIONSTASTEN UND ANFANGSEINSTELLUNGEN

4.2.1.

Taste

Durch einfaches Drücken dieser Taste schalten Sie das Gerät ein/aus. Die letzte
ausgewählte Funktion wird im Display angezeigt.
4.2.2. 0-100% Taste
Im Betriebsmodus SOUR mA, SIMU mA, OUT V und OUT mV ermöglicht das Drücken
dieser Taste die schnelle Einstellung des Anfangs- (0mA oder 4mA) und Endwertes
(20mA) des erzeugten Ausgangsstroms bzw. des Anfangs-(0.000mV) und Endwertes
(100mV) und des Anfangs- (0.000V) und Endwertes (10.000V) der erzeugten
Ausgangsspannung. Die Prozentwerte "0%" und "100%" erscheinen im sekundären
Display. Der Wert im Display kann immer durch den Einstell-Schalter (siehe § 4.2.6)
geändert werden.
Das Gerät kann NICHT für den gleichzeitigen Einsatz von Messungen
(MEASURE) und Signalerzeugung (SOURCE) verwendet werden
4.2.3. 25%/ Taste
Im Betriebsmodus SOUR mA und SIMU mA, OUT V und OUT mV ermöglicht das
Drücken dieser Taste, den Wert des/der erzeugten Ausgangsstroms/-spannung schnell zu
erhöhen/vermindern, in Schritten von 25% (0%, 25%, 50%, 75%, 100%) für den
ausgewählten Messbereich. Es stehen folgende Werte zur Verfügung:
 Messbereich 0 ÷ 20mA :  0mA, 5mA, 10mA, 15mA, 20mA
 Messbereich 4 ÷ 20mA :  4mA, 8mA, 12mA, 16mA, 20mA
 Messbereich 0 ÷ 10V
 Messbereich 0 ÷ 100mV:  0V, 25mV, 50mV, 75mV, 100mV
Die Prozentwerte werden im sekundären Display angezeigt und der angezeigte Wert im
Display kann durch den Einstell-Schalter (Drehknopf) verändert werden.
Drücken und halten Sie die 25%/
Hintergrundbeleuchtung des Displays. Die Funktion wird automatisch nach 20 Sekunden
deaktiviert.

4.2.4. MODE Taste

Das zyklische Drücken dieser Taste ermöglicht die Auswahl der Betriebsarten, die das
Gerät zur Verfügung stellt. Es stehen folgende Optionen zur Verfügung:
 OUT SOUR mA
 OUT SIMU mA
 MEAS LOOP mA
 MEAS mA
 MEAS mV
 MEAS V
 OUT mV
 OUT V
:  0V, 2,5V, 5V, 7,5V, 10V
Taste einige Sekunden lang zur Aktivierung der
 Erzeugung eines Ausgangsstromes bis 24mA
 Simulation eines Wandlers in einer Stromschleife mit
zusätzlicher Versorgung
 Messung eines Gleichstroms aus externen Wandlern
 Messung eines Gleichstroms bis max.24 mA
 Messung einer Gleichspannung bis max. 100mVV
 Messung einer Gleichspannung bis max. 10V
 Erzeugung einer Ausgangs-Gleichspannung bis 100mV
 Erzeugung einer Ausgangs-Gleichspannung bis 10V
DE - 6
WARNUNG
HT8051
