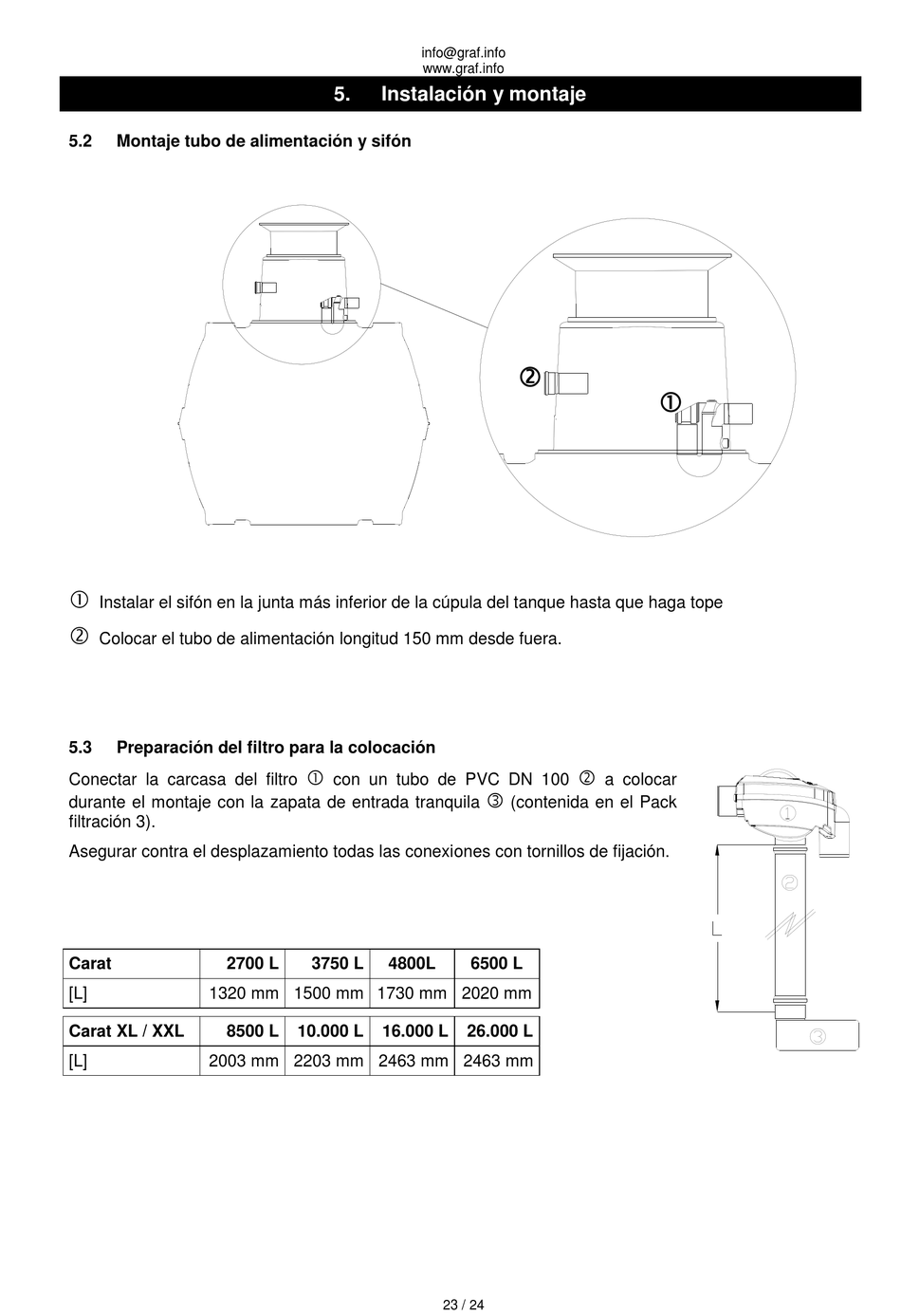

5.2 Montaje tubo de alimentación y sifón

Instalar el sifón en la junta más inferior de la cúpula del tanque hasta que haga tope

Colocar el tubo de alimentación longitud 150 mm desde fuera.
5.3 Preparación del filtro para la colocación
Conectar la carcasa del filtro
durante el montaje con la zapata de entrada tranquila
filtración 3).
Asegurar contra el desplazamiento todas las conexiones con tornillos de fijación.
Carat 2700 L
[L] 1320 mm 1500 mm 1730 mm 2020 mm
Carat XL / XXL 8500 L
[L] 2003 mm 2203 mm 2463 mm 2463 mm
info@graf.info
www.graf.info
5. Instalación y montaje

con un tubo de PVC DN 100
3750 L 4800L
10.000 L 16.000 L 26.000 L
23 / 24


a colocar

(contenida en el Pack
6500 L

