Kranzle Colly 800 Originalbetriebsanleitung Und Ersatzteilliste
Verwandte Anleitungen für Kranzle Colly 800
Inhaltszusammenfassung für Kranzle Colly 800

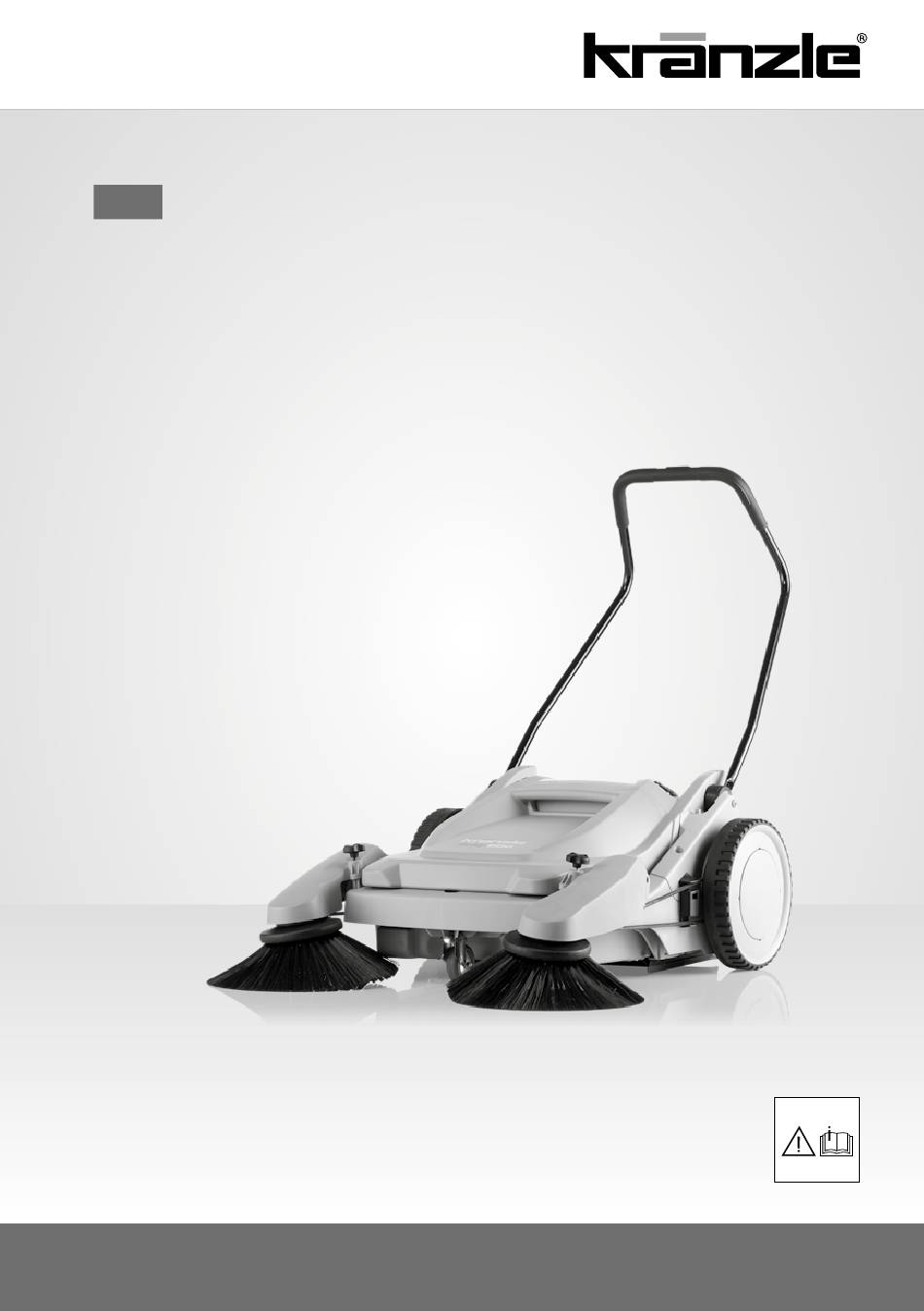

- Seite 1 Original-Betriebsanleitung und Ersatzteilliste Colly 800 Handkehrmaschine Colly 800 Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Bewahren Sie das Heft für einen späteren Gebrauch oder Nachbesitzer auf. www.kraenzle.com...
-
Seite 2: Inhaltsverzeichnis
Bedienbarkeit und das platzsparende Verstauen. Verletzungen kommen! Um den Umgang mit der Handkehrmaschine zu erleichtern, erläutern wir Ihnen die Colly 800 auf den nachfolgenden Seiten. Auf der Verpackung verwendete Bildzeichen Vor Inbetriebnahme Sicherheitshinweise lesen und beachten! Bewahren Sie diese Betriebsanleitung mit Ersatzteilliste für einen Dieses Symbol kennzeichnet Verpackungsmaterialien die späteren Gebrauch oder Nachbesitzer auf. -
Seite 3: Technische Daten
Stoffe die giftig, krebserregend oder brennbar sind, wie z.B. Arsen, Asbest, Barium, Beryllium, Blei, Pestizide oder sonstige gesundheitsschädliche Stoffe, dürfen nicht aufgekehrt werden. Technische Daten Colly 800 Die Handkehrmaschine ist nicht zum Aufkehren von Flüssigkeiten, sowie brennen- Antrieb Manuell den oder glühenden Gegenstände wie z. B. Zigaretten, Streichhölzer, Asche oder ähnliches geeignet. -
Seite 4: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Aufbau: Colly 800 Das haben Sie gekauft: Der Aufbau ist aus dem Schema zu ersehen. 1. Ergonomisch geformter und 1. Kränzle-Handkehrmaschine verstellbarer Schubbügel Colly 800 2. PPI 45 Filter 3. Schlagfester Kehrgutbehälter 4. Handgriff für einfaches Anheben des Kehrgutbehälters 5. -
Seite 5: Allgemeine Vorschriften
Bestimmungsgemäße Verwendung Die Seitenbesen müssen nach dem Entpacken montiert werden. Die Handkehrmaschine Colly 800 ist ausschließlich für den üblichen Einsatz zum Nehmen Sie die Handkehrmaschine Kehren im Innen- und Außenbereich von Flächen wie Fertigungsstätten, Lagerhal- aus der Verpackung. Klappen Sie zuerst len, Parkplätzen und Fußgängerpassagen zur Aufnahme von trockenem Kehrgut... -
Seite 6: Funktionshinweise / Inbetriebnahme
Seitenbesen separat der Kehrschaufelprinzip opimale Anpressdruck zum Boden ein- gestellt werden. Dieser ist den örtlichen Die Colly 800 arbeitet mit einer Kehrwalze und zwei Seitenbesen. Gegebenheiten anzupassen, bis ein Beim Vorwärtsfahren werden die Kehrwalze und die Seitenbesen angetrieben. gutes Kehrergebnis erzielt wird. -
Seite 7: Treppenstufen Überwinden
Dadurch werden die Kehrfunktionen außer Betrieb gesetzt und die Kehrwalze und die beiden Seitenbesen somit nicht mehr angetrieben. Bei Benutzung der Handkehrmaschine unbedingt auf die Sicherheitshinweise achten. Die Colly 800 darf nicht in Pfützen aufgestellt und betrieben werden. Die Handkehrmaschine muss unter trockenen Bedingungen genutzt werden. -
Seite 8: Außerbetriebnahme
Sie nur Kränzle Original- werden geschont: Ersatzteile. Einfach den Kehrgutbehälter leeren, den Schubbügel umklappen und die Kränzle Colly 800 senkrecht aufstellen. Seitenbesen erneuern Klappen Sie die Seitenbesenarme nach oben und drehen Sie die drei Schrauben mit einem geeigneten Schraubendreher (PZ2) auf. -
Seite 9: Wartung
Wartung Gewährleistung Nach jedem Einsatz Die Gewährleistungspflicht der Josef Kränzle GmbH & Co. KG gegenüber dem Händler, von dem Sie diese Kränzle Handkehrmaschine (=Produkt) erworben haben, 1. Kehrgutbehälter entleeren und reinigen gilt ausschließlich für Sachmängel, wie Material- und Herstellungsfehler. 2. Handkehrmaschine reinigen 3. -
Seite 10: Ersatzteilliste
Ersatzteilliste Komplettgerät Ersatzteilliste Komplettgerät Spare parts list complete assembly Spare parts list complete assembly Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Grundrahmen kpl. 505010 Behälter komplett 505012 Kehrleiste 505029 Kunststoff schraube 5,0 x 14 434261 Sechskantschraube M10 x 45 50180 Scheibe Ø... - Seite 11 Ersatzteilliste linkes Rad und Kehrwalzen Ersatzteilliste linkes Rad und Kehrwalze Spare parts list left wheel and sweep rollers Spare parts list left wheel and sweeprollers Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Rad Ø300 mit Lager 505013 Getriebeabdeckung links 505016 Radkappe 505031...
- Seite 12 Ersatzteilliste rechtes Rad Ersatzteilliste rechtes Rad Spare parts list right wheel Spare parts list right wheel Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Rad Ø300 mit Lager 505013 Getriebeabdeckung rechts 505015 Radkappe 505031 Sicherungsscheibe 10 DIN 6799 50133 Lager 6001 2Z 50156 Mitnehmer Kehrwalze 50111...
-
Seite 13: Ersatzteilliste Linker Seitenbesen Spare Parts List Left Sidebrush
Ersatzteilliste linker Seitenbesen Ersatzteilliste linker Seitenbesen Spare parts list left sidebrush Spare parts list left sidebrush Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Seitenbesen 505018 Antriebsrad Seitenbesen 505019 Führungsrolle 505017 Kunststoff schraube 5,0 x 16 505075 Sicherungsscheibe 10 DIN 6799 50133 Lager 6001 2Z 50156... -
Seite 14: Ersatzteilliste Rechter Seitenbesen Spare Parts List Right Sidebrush
Ersatzteilliste rechter Seitenbesen Ersatzteilliste rechter Seitenbesen Spare parts list right sidebrush Spare parts list right sidebrush Position Bezeichnung Stck. Bestell-Nr. Description Qty. Item no. Seitenbesen 505018 Gelenkschale 505019 Führungsrolle 505017 Kunststoff schraube 5,0 x 16 505075 Sicherungsscheibe 10 DIN 6799 50133 Lager 6001 2Z 50156... - Seite 15 Josef Kränzle GmbH & Co. KG Rudolf-Diesel-Straße 20 89257 Illertissen (Germany) vertrieb @ kraenzle.com Made Germany www.kraenzle.com...
