3. Abmessungen
TBBD runder Kanalanschluss
Zwei Klappen
GOLD mit Standardanschlussteil:
TBBD 000-031, entspricht GOLD Größe 04/05
TBBD 000-040, entspricht GOLD Größe 07/08
TBBD 000–050, entspricht GOLD, Größe 11/12Drei Klappen
øD
L3 L2
L1
TBBD
L1
L2
000-031
363
140
000-040
510
180
000-050
552
180
Drei Klappen

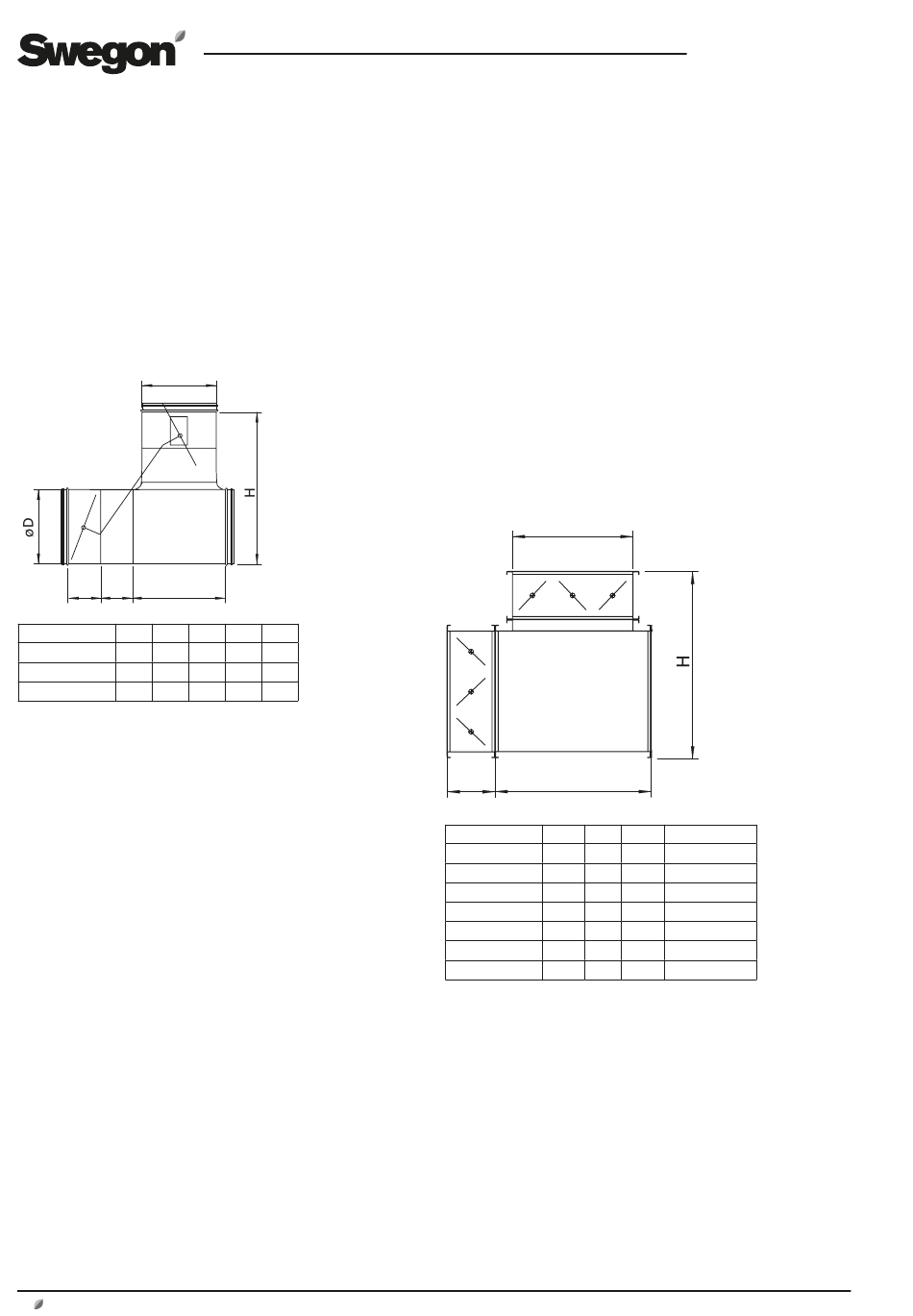

Aus den obigen Skizzen können Sie die Maße der von
Swegon gelieferten Teile entnehmen.
4
www.swegon.com
L3
H
øD
140
620
315
210
825
400
210
930
500
TBBD rechteckiger Kanalanschluss
Zwei Klappen
GOLD mit Standardanschlussteil:
TBBD 100-040, entspricht GOLD Größe 14/20
TBBD 120-050, entspricht GOLD Größe 25/30
TBBD 140-060, entspricht GOLD Größe 35/40
TBBD 160-080, entspricht GOLD Größe 50/60
TBBD 180-100, entspricht GOLD Größe 70/80
GOLD mit Anschlussrahmen Full-Face (Zubehör TBXZ):
TBBD 060-030, entspricht GOLD Größe 04, 05
TBBD 080-040, entspricht GOLD Größe 07, 08
TBBD 100–040, entspricht GOLD, Größe 11, 12
TBBD 120–050, entspricht GOLD, Größe 14, 20
TBBD 140-060, entspricht GOLD, Größe 25, 30
TBBD 160-080, entspricht GOLD, Größe 35, 40
TBBD 180-100, entspricht GOLD, Größe 50, 60
F x G
L2
L1
TBBD
L1
L2
060-030
420
220
080-040
520
220
100-040
520
220
120-050
620
220
140-060
720
220
160-080
920
220
180-100
1120
220
Aus der obigen Skizze können Sie die Maße der von Swe-
gon gelieferten Teile entnehmen.
DE.TBBD.160622
H
F x G
570
300 x 600
670
400 x 800
670
400 x 1000
770
500 x 1200
870
600 x 1400
1070
800 x 1600
1270
1000 x 1800
