2. Montage
1. Das Mischteil ist so zu montieren, dass es für Inspektion
und Austausch zugänglich ist.
2. Das Mischteil wird am Gerät/Kanal montiert. Die Mon-
tage erfolgt mit Spironippeln für die Größen 000-031
– 000-050 sowie mit Führungsschienen für die Größen
060-030 – 180-100. Die Klappen werden am Mischteil
oder Kanal montiert, siehe hierzu die Skizzen für die ver-
schiedenen Varianten auf dieser und der nächsten Seite.
3. Bei der Montage des Klappengestänges ist darauf zu
achten, dass die eine Klappe vollständig geöffnet und die
andere Klappe vollständig geschlossen ist, um das richtige
Mischungsverhältnis sicherzustellen. Auch darauf achten,
dass die Befestigung des Klappengestänges fest mit der
Klappenachse verbunden sind.
4. Mischteil bzw. Klappe müssen gemäß der geltenden
Normen für Lüftungskanäle isoliert werden.

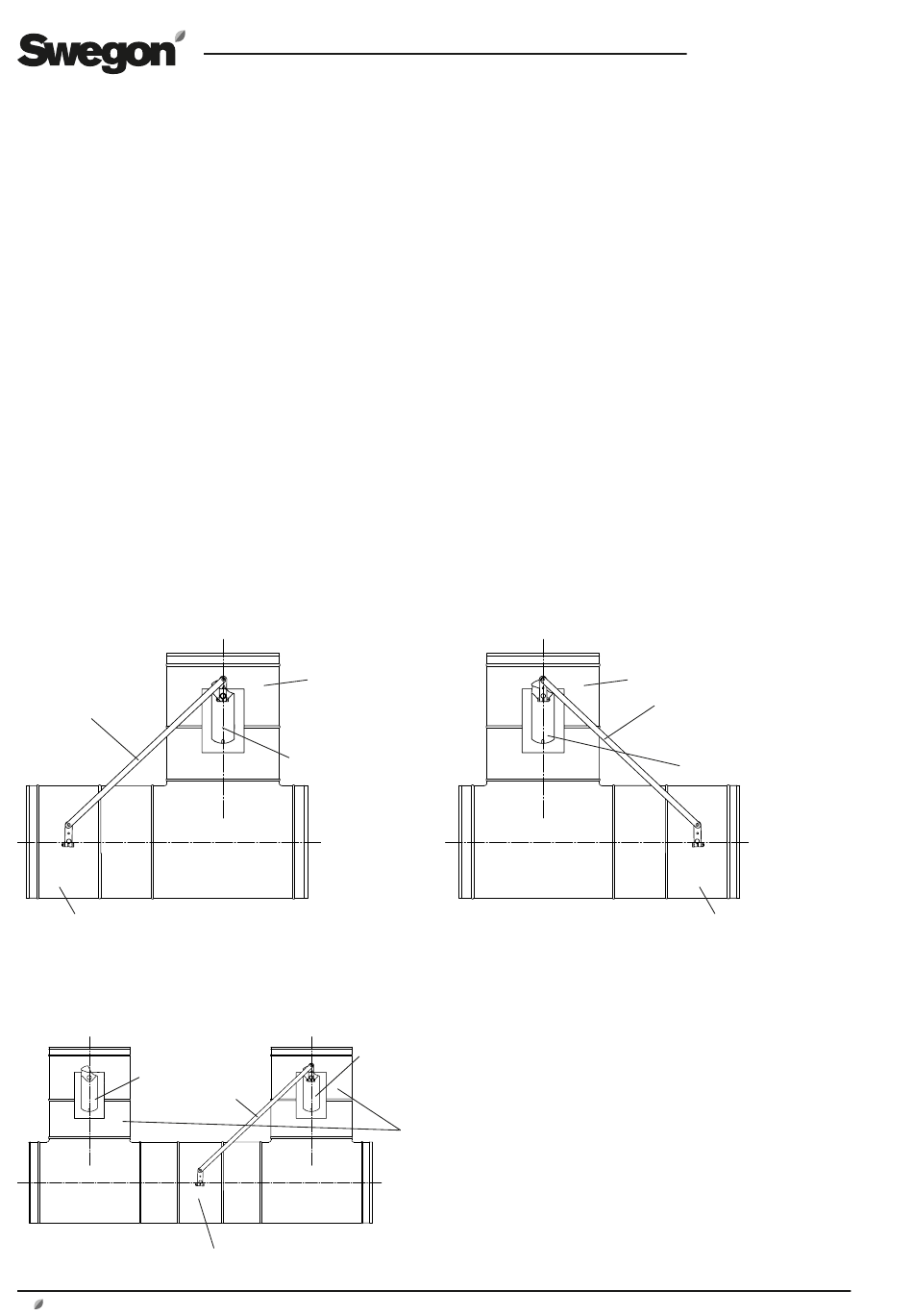

TBBD Größe 000-031 –000-050
Anschluss rechts
Klappengestänge
Klappe vollständig geöffnet
Mischteil mit drei Klappen, Alternative 1
Eigener
Stellantrieb
Klappengestänge
Klappe vollständig geöffnet in spannungslosem
Zustand und bei Steuersignal 0 V
2
www.swegon.com
Anschluss links
Klappe vollständig
geschlossen
Gemeinsamer
Stellantrieb
Gemeinsamer
Stellantrieb
Klappe vollständig geschlossen in spannungs-
losem Zustand und bei Steuersignal 0 V
DE.TBBD.160622
Klappe vollständig geschlossen in
spannungslosem Zustand und bei
Steuersignal 0 V
Klappengestänge
Gemeinsamer
Stellantrieb
Klappe vollständig
geöffnet
