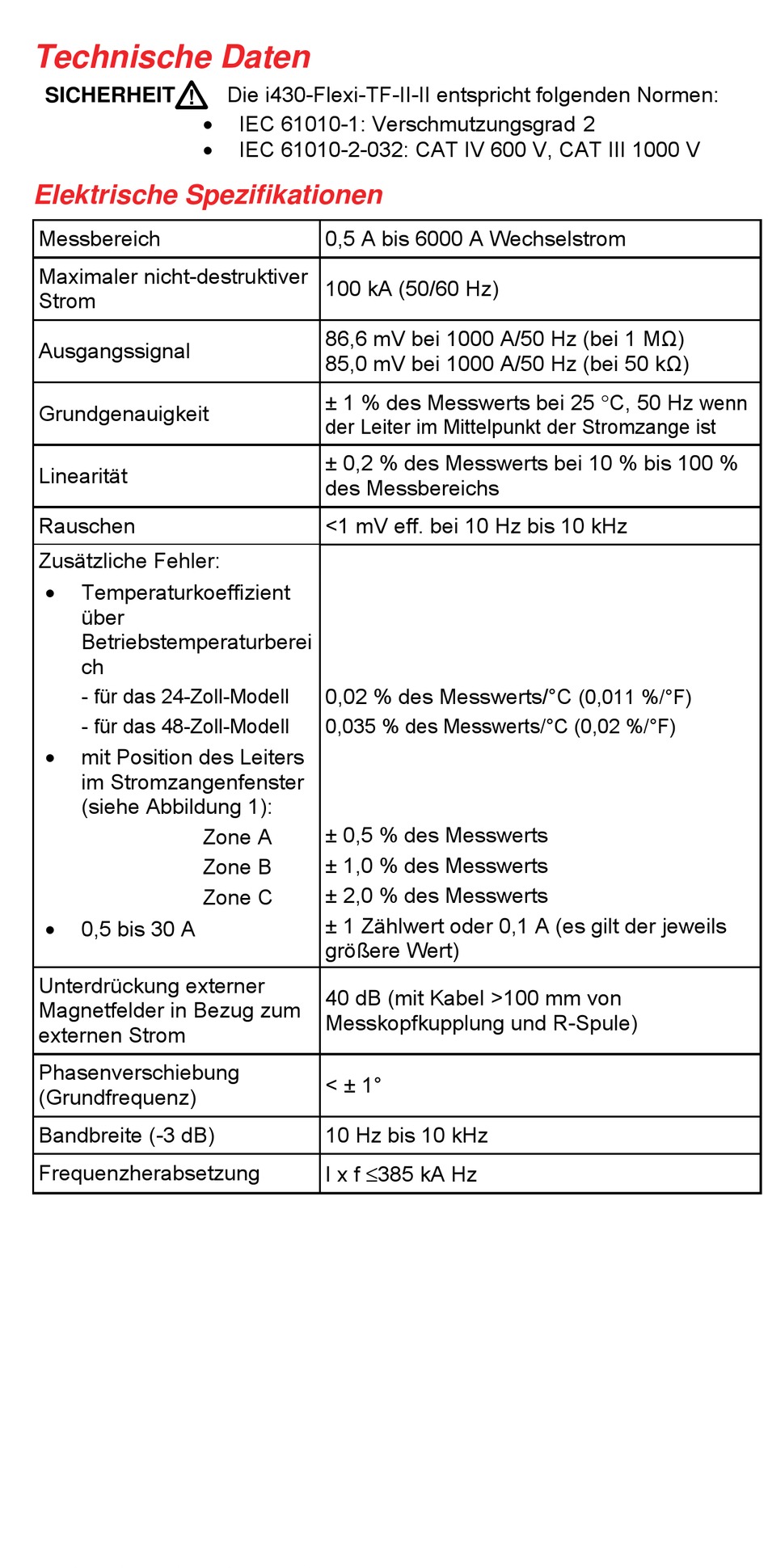

Technische Daten
W
SICHERHEIT
Elektrische Spezifikationen
Messbereich
Maximaler nicht-destruktiver
Strom
Ausgangssignal
Grundgenauigkeit
Linearität
Rauschen
Zusätzliche Fehler:
•
Temperaturkoeffizient
über
Betriebstemperaturberei
ch
- für das 24-Zoll-Modell
- für das 48-Zoll-Modell
•
mit Position des Leiters
im Stromzangenfenster
(siehe Abbildung 1):
•
0,5 bis 30 A
Unterdrückung externer
Magnetfelder in Bezug zum
externen Strom
Phasenverschiebung
(Grundfrequenz)
Bandbreite (-3 dB)
Frequenzherabsetzung
Die i430-Flexi-TF-II-II entspricht folgenden Normen:
•
IEC 61010-1: Verschmutzungsgrad 2
•
IEC 61010-2-032: CAT IV 600 V, CAT III 1000 V
0,5 A bis 6000 A Wechselstrom
100 kA (50/60 Hz)
86,6 mV bei 1000 A/50 Hz (bei 1 MΩ)
85,0 mV bei 1000 A/50 Hz (bei 50 kΩ)
± 1 % des Messwerts bei 25 °C, 50 Hz
der Leiter im Mittelpunkt der Stromzange ist
± 0,2 % des Messwerts bei 10 % bis 100 %
des Messbereichs
<1 mV eff. bei 10 Hz bis 10 kHz
0,02 % des Messwerts/°C
0,035 % des Messwerts/°C (0,02 %/°F)
± 0,5 % des Messwerts
Zone A
± 1,0 % des Messwerts
Zone B
± 2,0 % des Messwerts
Zone C
± 1 Zählwert oder 0,1 A (es gilt der jeweils
größere Wert)
40 dB (mit Kabel >100 mm von
Messkopfkupplung und R-Spule)
< ± 1°
10 Hz bis 10 kHz
I x f ≤385 kA Hz
wenn
(0,011 %/°F)
