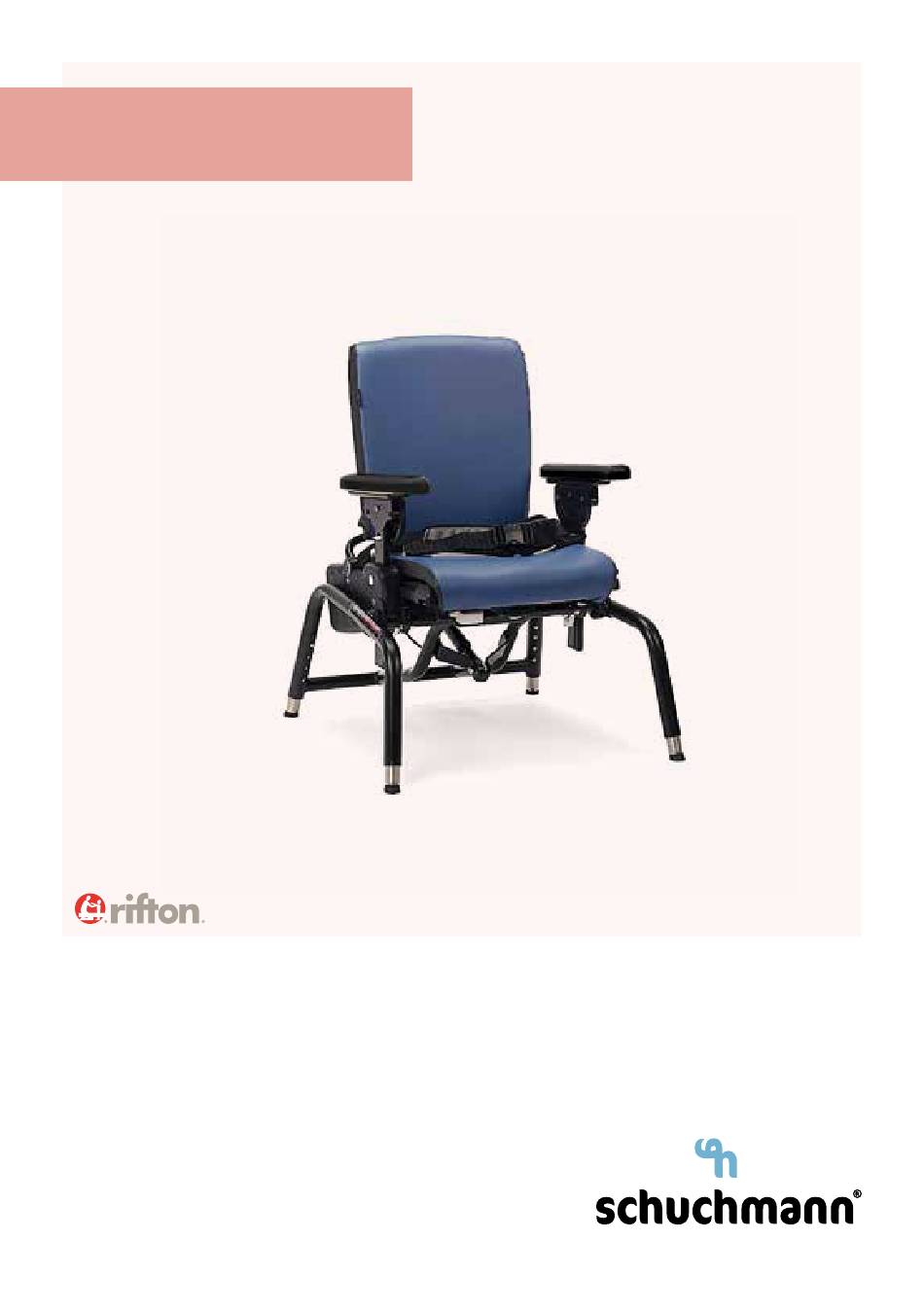

- Seite 1 activity chair. Gebrauchsanleitung. activity chair. Der dynamische Therapiestuhl.
- Seite 2 Produkts, die Gebrauchsanleitung aufmerksam durchzulesen und zu beachten. Berück- sichtigen Sie bitte, dass Hinweise und Darstellungen in dieser Gebrauchsanleitung auf Grund der Austattung von Ihrem Produkt abweichen können. Technische Änderungen behalten wir uns vor. Wichtige Information! Stellen Sie sicher, dass diese Gebrauchsanleitung bei dem Produkt verbleibt. Ihr schuchmann-Team...
-
Seite 3: Inhaltsverzeichnis
Inhalt. 1. Vorbereitung.................05 1.1 Auslieferung ......................05 1.2 Sicherheitsmaßnahmen vor dem Gebrauch........... 05 1.3 Sicheres Entsorgen ....................05 1.3.1 Verpackung.................... 05 1.3.2 Produkt ....................05 1.4 Anbringungsort der Gebrauchsanleitung ..........05 2. Produktbeschreibung..............06 2.1 Materialinformationen..................06 2.2 Handhabung / Transport ................06 2.3 Anwendungsbereiche, bestimmungsgemäße Verwendung .. - Seite 4 Inhalt. 4.18 Sandalen und Keile ....................24 4.19 LWS-Anstützung und Tuberkante ..............25 4.20 Rückenverlängerung ..................25 4.21 Therapietisch ......................26 4.22 Handgriff ........................ 26 4.23 Schiebegriffe ......................27 4.24 Fußbank-Erhöhung ................... 27 4.25 Minikit ........................28 5. Instandhalten und Reinigen............29 5.1 Reinigen ........................29 5.2 Instandhaltung ......................29 5.3 Ersatzteile .........................29 5.4 Nutzungsdauer und Wiedereinsatz ............29...
-
Seite 5: Vorbereitung
1. Vorbereitung. 1.1 Auslieferung Bitte überprüfen Sie das Produkt bei Erhalt auf Vollständigkeit, Fehlerfreiheit und achten Sie auf eventuelle Transportschäden. Überprüfen Sie die Ware in Gegenwart ihres Überbringers Sollten Transportschäden auftreten, veran- lassen Sie bitte eine Bestandsaufnahme (Feststellung der Mängel) in Gegen- wart des Überbringers. -
Seite 6: Produktbeschreibung
2. Produktbeschreibung. 2.1 Materialinformationen Der Grundrahmen ist aus Stahl und Aluminium gefertigt, korrosionsfrei und lackbeschichtet. Die Polsterteile bestehen zu 100% aus Polyurethan und sind schwer entflammbar (nach DIN EN 1021-1+2). Die Gurte bestehen aus Po- lypropylen bzw. Nylongewebe. Holzteile bestehen aus Birkensperrholz, Ahorn oder Holzfurnier mit Polyurethan lackiert. -
Seite 7: Nicht Bestimmungsgemäße Verwendung / Warnhinweise
Nähe eines offenen Feuers oder einer anderen starken Wärmequelle wie Elektro- oder Gasheizer gestellt werden. • Verwenden Sie nur Zubehör und Ersatzteile der Firma Schuchmann, da Sie anderenfalls die Sicherheit des Kindes gefährden. • Verwenden Sie den Therapiestuhl nur, wenn alle Bauteile korrekt angebracht und eingestellt sind. -
Seite 8: Auflistung Zubehör
2. Produktbeschreibung. 2.6 Auflistung Zubehör • Doppellaufrollen (lang oder kurz) • Kniestützpolster • Armlehnen • Rückenverlängerung • Hüftpelotten • LWS-Anstützung + Tuberkante • Kopfstütze (Standard/Muschelform) • Fußstütze inkl. Wadenplatte • Thoraxpelotten (mit Brustgurt) • Knöchelfixierung • Therapietisch • Sandalen mit Fußriemen •... -
Seite 9: Einstellungen
3. Einstellungen. Einstellungen und Verstellungen am Produkt oder dem Zubehör dürfen le- diglich von Personen vorgenommen werden, die eine entsprechende Einwei- sung durch einen Medizinprodukteberater erhalten haben. Dabei ist darauf zu achten, dass sich bei Einstellungen und Verstellungen jeglicher Art keine Extremitäten von Anwender oder Nutzer im ein- / verstellbaren Bereich be- finden, um das Verletzungsrisiko zu minimieren. -
Seite 10: Rückenwinkel
3. Einstellungen. 3.2 Rückenwinkel Der Rückenwinkel kann von -15° bis 15° eingestellt werden. Halten Sie hierzu mit einer Hand den Schiebegriff (A) fest; mit der anderen Hand drücken Sie das Si- cherheitschloss (B) nach unten und den Kipphebel (C) nach oben. Nun lässt sich die Rückeneinheit in die gewünschte Position bringen. -
Seite 11: Abnehmbare Sitzeinheit
3. Einstellungen. 3.4 Abnehmbare Sitzeinheit activity chair. Die Sitzeinheit des abnehmbar und kann schnell auf ein anderes Untergestell montiert werden. Abnehmen der Sitzeinheit: Als erstes entfernen Sie das Rohr (A), das zur Fußbank führt. Dazu betäti- gen Sie den weißen Knopf (B) und zie- hen das Rohr aus der Rohraufnahme (C). -
Seite 12: Sitzgurt
3. Einstellungen. 12 12 3.5 Sitzgurt Der Sitzgurt unterstützt den Nutzer beim Sitzen im Therapiestuhl und verbessert den Halt. Um den Sitzgurt zu befestigen oder zu entfernen, drücken Sie mit einem Stift o. Ä. die kleinen, weißen Tasten (A) unterhalb der Schlitze (B) ganz ein und stecken Sie den Gurt ein bzw. -
Seite 13: Zubehör
4. Zubehör. 4.1 Handgriffe Durch das Lösen der Verschraubung (A) können folgende Einstellungen an den Unterarmstützen vorgenommen wer- den: • Distanz zum Benutzer • Neigung • Rotation • Verschieben in der Längsrichtung Zur Einstellung des Handgriffs (B) lö- sen Sie die Verschraubung (C). Für ver- schiedene Unterarmlängen kann nun der Handgriff (B) nach vorne oder nach hinten geschoben werden. -
Seite 14: Armlehnen
4. Zubehör. 4.2 Armlehnen Die Armenlehnen können in der Höhe eingestellt werden. Um die Armen- lehnen zu montieren, stecken Sie die- se vertikal in die Schlitze (A), während Sie den Knopf (B) gedrückt halten. Die Armenlehnen werden in der Höhe ver- stellt, indem Sie den Knopf (B) drücken und die Armlehne in die gewünschte Position schieben. -
Seite 15: Dynamischer Rücken
4. Zubehör. 4.3.1 Dynamischer Rücken Der dynamische Rücken wird durch eine Gasdruckfeder gesteuert, die sich hinter der Rückenlehne befinden. Die Gasdruckfeder hat drei Funktionen: 1. Gasdruckfeder entriegelt Indem Sie den weißen Griff (A) im Uhr- zeigersinn drehen, ermöglichen Sie 10° dynamische Bewegung. -
Seite 16: Dynamische Sitzkantelung
4. Zubehör. 4.3.2 Dynamische Sitzkantelung Die dynamische Sitzkantelung wird durch eine Gasdruckfeder gesteuert, die sich unter der Sitzeinheit befindet. Die Gasdruckfeder hat drei Funktionen: 1. Dynamische Gasdruckfeder entriegelt Indem Sie den weißen Griff (A) im Uhr- zeigersinn drehen, ermöglichen Sie 10°... -
Seite 17: Laufrollen Mit Bremsen
4. Zubehör. 4.4 Laufrollen mit Bremsen Die Laufrollen können in fünf Höhen eingestellt werden. Zur Höheneinstellung drücken Sie den Knopf (A) und lassen diesen in der gewünsch- ten Höhe aus den Aussparungen hörbar ein- rasten. Sie entfernen die Laufrollen, indem Sie den Knopf (A) drücken und die Rollen aus der Aufnahme ziehen. -
Seite 18: Fußbank
4. Zubehör. 4.6 Fußbank Die Fußbank kann in der Höhe und im Winkel verstellt werden. Um den Winkel der Fußbank einzustellen, drücken Sie mit einer Hand den weißen Knopf (A) und bringen Sie mit der anderen Hand die Fußbank in den gewünschten Win- kel. -
Seite 19: Kopfstütze
4. Zubehör. 4.7 Kopfstütze Die Kopfstütze kann in der Höhe, in der Tiefe und im Winkel eingestellt werden. Um den Winkel oder die Tiefe einzustel- len, lösen Sie die beiden Drehgriffe (A + B) und bringen Sie die Kopfstütze in die gewünschte Position. -
Seite 20: Brustgurt
4. Zubehör. 4.9 Brustgurt Es gibt zwei Arten von Brustgurten: ei- nen, der in Verbindung mit den Thorax- pelotten verwendet wird und einen, der unabhängig von den Pelotten genutzt werden kann. Um den Brustgurt (A) in Verbindung mit den Thoraxpelotten zu nutzen, lösen Sie den Sterngriff (B) der Thoraxpelotte, stecken Sie die Schlaufe des Brustgurts über den Schiebebügel... -
Seite 21: Oberschenkelgurt
4. Zubehör. 4.11 Oberschenkelgurt Um den Oberschenkelgurt anzubringen und einzustellen, nehmen Sie die Sitz- polster ab (siehe Punkt 3.2). Nun kön- nen Sie die beiden Enden des Gurtes in die H-förmigen Aussparungen (A) schieben. Ziehen Sie den Gurt straff, so dass die L-förmige Metallöse fest auf der Sitzfläche aufliegt. -
Seite 22: Oberschenkelführung
4. Zubehör. 4.13 Oberschenkelführung Die Oberschenkelführungen (A) sind nur in Verbindung mit den Armlehnen (B) nutzbar und können in der Breite ver- stellt werden. Dazu schieben Sie die linke Oberschenkelführung von unten über die linke Armlehnenhalterung und die rechte Oberschenkelführung von unten über die rechte Armlehnenhal- terung. -
Seite 23: Knieseitenführung
4. Zubehör. 4.15 Knieseitenführung Die Knieseitenführungen (A) bieten eine komfortable, seitliche Begrenzug für den Nutzer. Um die Knieseitenführun- gen (A) anzubringen, betätigen Sie den weißen Knopf (B) unter der Sitzeinheit. Nun können Sie die Knieseitenführun- gen in die Aussparungen (C) einschie- ben. -
Seite 24: Knöchelfixierung
4. Zubehör. 4.17 Knöchelfixierung Die Knöchelfixierung (A) sind ausschließ- lich in Verbindung mit einer Fußbank (B) nutzbar! Die Knöchelfixierungen (A) werden montiert, indem Sie die Gurte durch die T-Nut (C) im hinteren Bereich der Fußbank (B) stecken. Ziehen Sie nun die Gurte fest an und sichern Sie damit die am Gurt befindlichen Schnallen (D). -
Seite 25: Lws-Anstützung Und Tuberkante
4. Zubehör. 4.19 LWS-Anstützung und Tuberkante LWS-Anstützung bietet Nutzer zusätzliche Unterstützung im unteren Rü- ckenbereich. Um die LWS-Anstützung (A) und Tuberkante (B) anzubringen, entfernen Sie die Polster (siehe Punkt 3.2) und bringen Sie die Anstützung mithilfe des mitgelieferten, doppel- seitigen Klebebands an. Die schmale LWS-An- stützung (A) wird im unteren Rückenbereich angeklebt. -
Seite 26: Therapietisch
4. Zubehör. 4.21 Therapietisch Der Therapietisch (A) ist ausschließ- lich in Kombination mit den Armlehnen nutzbar! Er kann in der Höhe, in der Tie- fe und im Winkel eingestellt werden. Um den Therapietisch zu montieren, stellen Sie die Armlehnen (B) in der gleichen Höhe ein, nun können Sie den Thera- pietisch anbringen. -
Seite 27: Schiebegriffe
4. Zubehör. 4.23 Schiebegriffe Wir empfehlen den Einsatz von Schie- activity chair. begriffen (A) bei allen die mit Doppellaufrollen ausgestattet sind! Um die Schiebegriffe zu montieren, stecken Sie den Griff (B) in das Langrohr (C). Für einen festen Sitz muss der Knopf (D) in einer der Aussparungen einras- ten. -
Seite 28: Minikit
4. Zubehör. 4.25 Minikit Das Minikit gewährleistet, dass auch bereits activity chair. die kleinsten Kinder den nutzen können (von 8 Monaten bis zu zwei Jahren). Es besteht aus einem Trittbrett (A) für die Fuß- bank, um den Ein- und Ausstieg zu erleichtern, einem Verkleinerungsmodul für den Rücken (B), der in der Höhe und der Breite angepasst werden kann, und einem Lehneneinsatz (C),... -
Seite 29: Instandhalten Und Reinigen
Die Bezüge sind abnehmbar und können mit einem milden Reinigungs- mittel gesäubert werden. Gurte und Klettverschlüsse können gewaschen werden. Bitte nicht bügeln! Beachten Sie bitte auch unsere allgemeinen Rei- nigungs- und Hygienehinweise. www.schuchmann.de/mediathek Diese finden Sie auf 5.2 Instandhaltung Bitte führen Sie eine tägliche Sichtprüfung durch und kontrollieren regelmä- ßig den Therapiestuhl auf Risse, Brüche, fehlende Teile und Fehlfunktionen. -
Seite 30: Technische Daten
6 . Technische Daten. Maße Grundmodell Gr. 0 Gr. 1 Gr. 2 Sitztiefe 20 - 30 cm 28 - 41 cm 38 - 51 cm Sitzbreite 30 cm 36 cm 43 cm Sitzbreite (mit Hüftpelotten) 18 - 23 cm 22 - 29 cm 28 - 36 cm Brustbreite 14 - 29 cm... -
Seite 31: Identifizierung
8. Identifizierung. 8.1 EG-Konformitätserklärung Firma Schuchmann GmbH & Co.KG Dütestr. 3 D-49205 Hasbergen Tel.: +49 (0) 54 05 / 909 - 0 Fax: +49 (0) 54 05 / 909 - 109 erklärt in alleiniger Verantwortung, dass das nachfolgend genannte Produkt der Produktklasse 1 activity chair. -
Seite 32: Seriennummer / Herstellungsdatum
Gebrauchsanleitung - Änderungsstand B; Ausgabe 09.2018 8.5 Name und Adresse des Herstellers, ausliefernder Fachhändler Dieses Produkt wurde hergestellt von: Schuchmann GmbH & Co. KG Dütestraße 3 · 49205 Hasbergen Tel. +49 (0)5405/909-0 · Fax +49 (0)5405/909-109 info@schuchmann.de · www.schuchmann.de Dieses Produkt wurde von folgendem Fachhändler ausgeliefert:...
