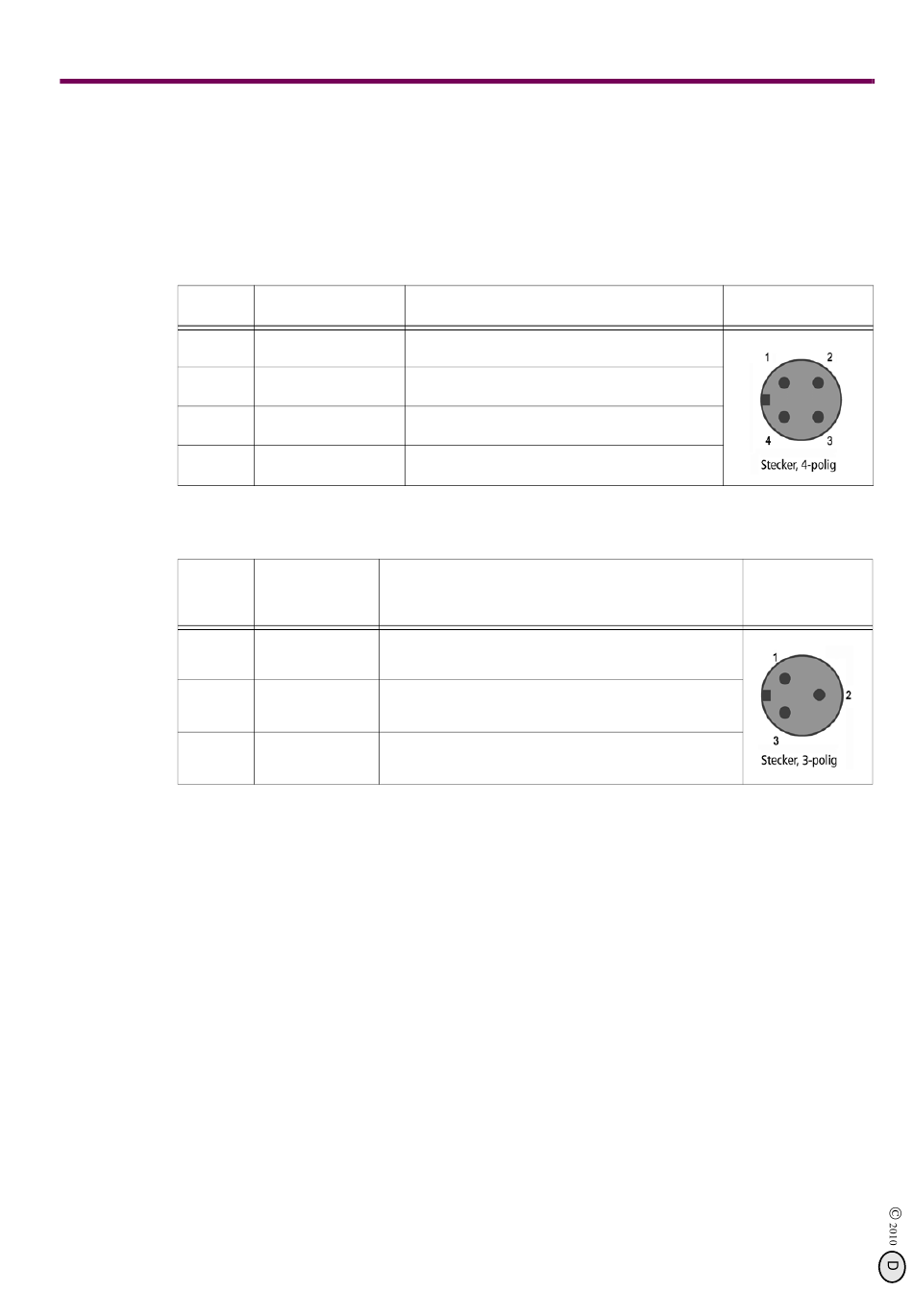

Signalbelegungen

Die Stecker zum Anschließen von Schrittmotor und Positionsendschalter müssen wie nachfol-
gend beschrieben angeschlossen werden, um mit der Signalbelegung der Schrittmotoren-
steuerung übereinzustimmen.
5.2.1

Signalbelegung am 4-poligen Stecker des Schrittmotors

Pin Nr.
1
2
3
4
5.2.2

Signalbelegung am 3-poligen Stecker des Referenzschalters

Pin Nr.
1
2
3
6
Seite

Verwendung

( A- )
Phase A - Minus
( A+ )
Phase A - Plus
( B- )
Phase B - Minus
( B+ )
Phase B - Plus
Verwendung
M
Anschluss 0 V
L+
Anschluss +24 V
Schließer
Schaltkontakt
